Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.28 Турникеты Gotschlich с платой управления Logiturn II.
Контроллер для работы с турникетами Gotschlich, оборудованными платой управления Logiturn II
должен быть переключён в режим импульсного управления и работы с нормально замкнутым
датчиком прохода по однопроводной схеме. Для этого выберите на контроллере типовую
конфигурацию «Турникет, импульсное управление»
Параметр «Время ожидания прохода» для контроллера должен быть выставлен в соответствии с
настройками платы управления турникета.
Также необходимо изменить параметр «Тип датчиков прохода турникета». Для этого в программе
«Клиент» выделяем на вкладке «Оборудование» нужный нам контроллер в списке, нажимаем
кнопку «Настройки» и добавляем следующие функции:
Функция -Тип датчиков прохода турникета, выбираем «Однопроводной интерфейс»
Функция - Линия единственного датчика прохода, клемма - «D1, нормально замкнут»
Из-за особенностей электроники турникета (не отключаемый таймер времени ожидания прохода и
нестандартное исполнение пульта управления) существуют определённые ограничения на его
функционирование в составе СКУД:
● Недоступен режим постоянной разблокировки турникета с клиентского места СКУД.
● Возможны конфликтные ситуации при одновременном проходе по карточке и нажатии кнопок
пульта.

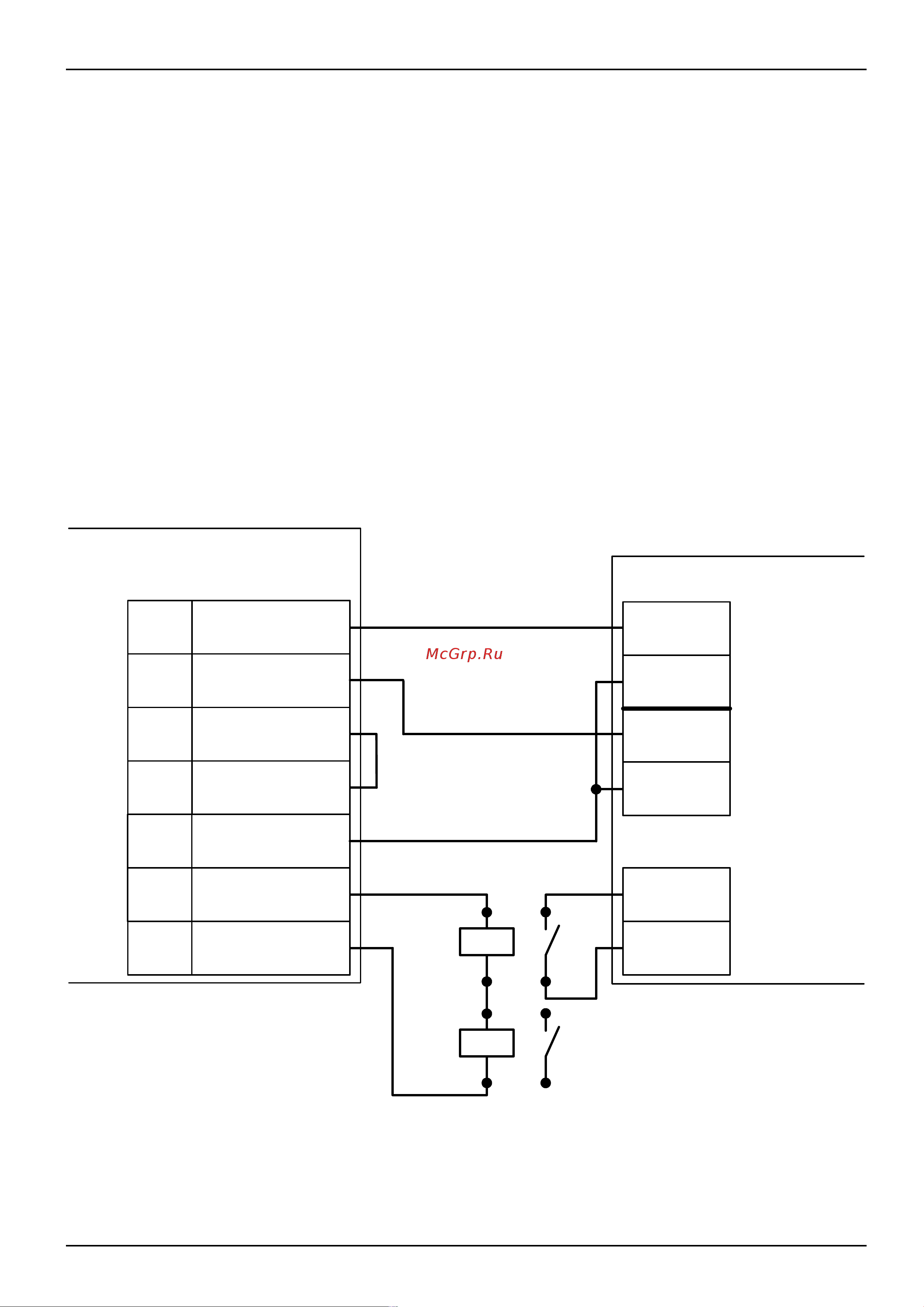

Рисунок 149. Gotschlich Logiturn II.
стр. 223 из 400
Плата управления
Logiturn II
Клеммы контроллера
X03
8
3
C
GND
B
COM BC
7
6
2
Out A1
+24V5
NO1
COM1
NO2
COM2
Реле автомобильное,
4-контактное
85
86
87
30
85
86
87
30
GND
D1
GND
