Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
6.3.2 Считыватели с интерфейсом Wiegand.
Электрические характеристики стандартного интерфейса Wiegand обеспечивают гарантированную
дальность подключения считывателей до 100 м, что вполне достаточно для большинства случаев.
При использовании соответствующих кабелей и условий прокладки дальность подключения можно
увеличить до 150 метров (см. приложение «Краткие рекомендации по выбору кабелей»).

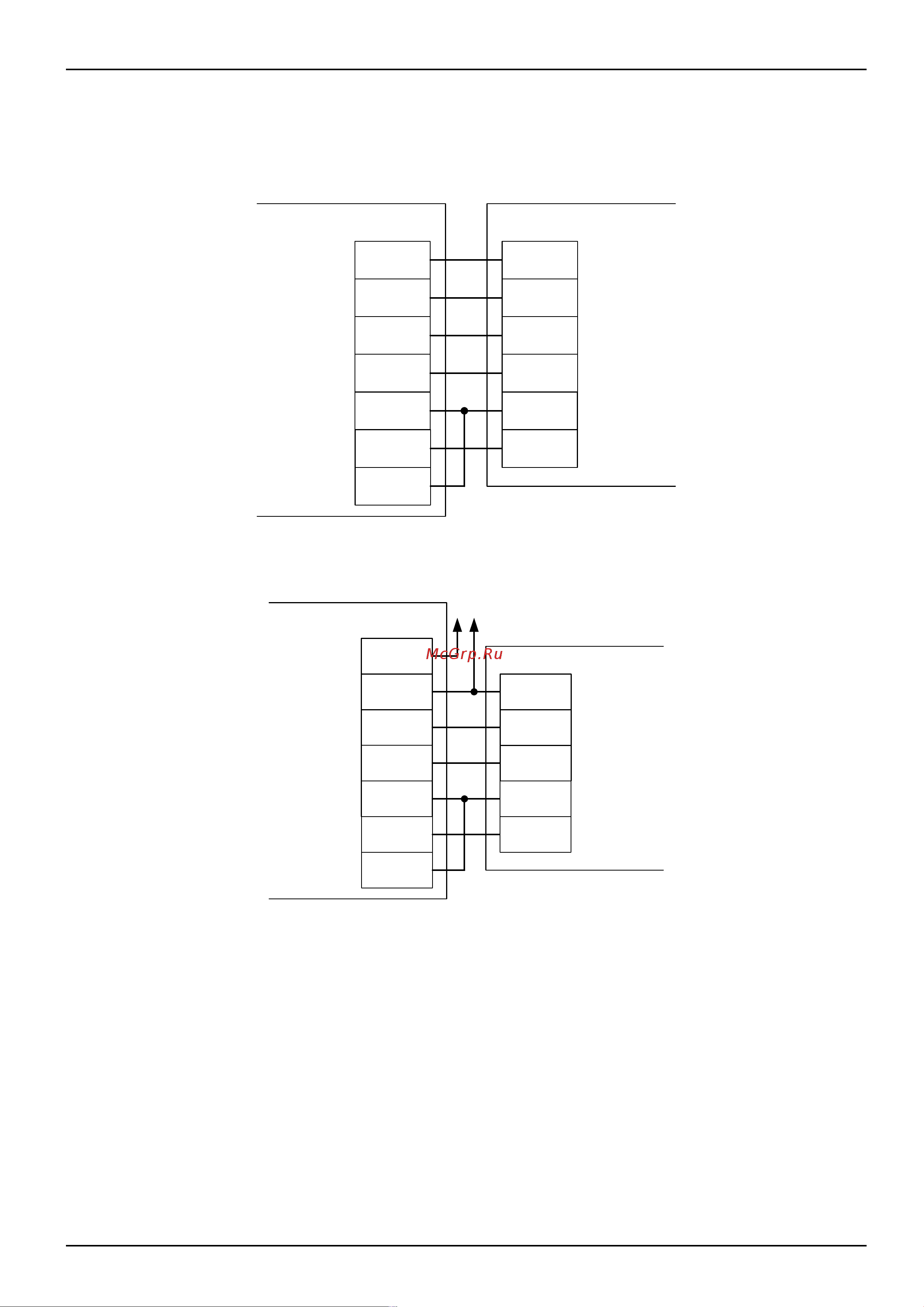

Рисунок 4. Пример подключения считывателя с напряжением питания, равным напряжению питания
контроллера.
Рисунок 5. Пример подключения считывателя с напряжением питания, отличающимся от напряжения
питания контроллера или считывателей, потребляющих суммарный ток больше 500 мА.
● +VR – плюс питания, GND – общий провод, DATA0, DATA1 – линии передачи данных
интерфейса Wiegand, LED1, LED2 – линии управления индикацией считывателя
● LED G – зелёный светодиод считывателя, как правило объединяемый со звуковым
излучателем, LED R – красный светодиод считывателя.
● Линии индикации LED1 и LED2 можно не подключать, если считыватель настроен на
внутреннее управление индикацией.
● Линию BEEP можно подключить к свободному выходу общего назначения (O1 – O5) и
настроить её на управление индикацией в настройках контроллера.
стр. 20 из 400
