Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.2.17 PERCo ST-01.
Контроллер для работы с турникетом PERCo ST-01 должен быть переключён в режим
потенциального управления и работы с нормально разомкнутыми датчиками прохода по
упрощённой схеме. Для этого выберите на контроллере типовую конфигурацию «Турникет,
потенциальное управление»
В настройках контроллера в программе «Клиент» включите опцию «Учитывать особенность
турникета Пэрко». Для этого выделите точку доступа на вкладке «Оборудование», нажмите
«Настройки», выключите опцию «Отображать только базовые настройки», включите «Учитывать
особенность турникета Пэрко» и нажмите «ОК».
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера добавьте функции:
Функция - «Линия датчика «Выход» прохода», клемма «D1 — нормально разомкнут».
Функция - «Линия датчика «Вход» прохода», клемма «D2 — нормально разомкнут».

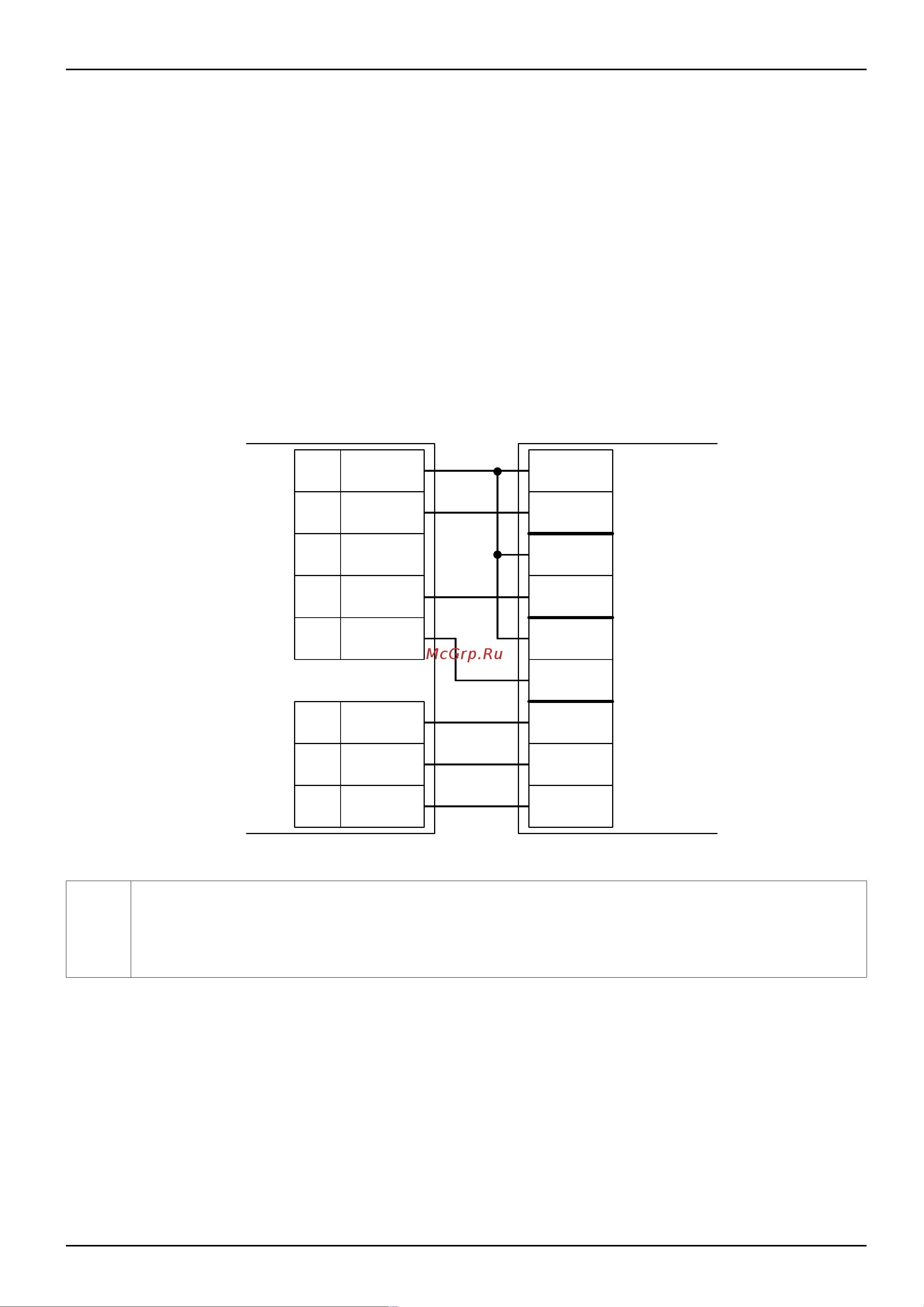

Рисунок 87. PERCo ST-01.
!
Необходимо ВЫКЛЮЧИТЬ переключатель Pulse на плате турникета PERCo ST-01
для переключения его в потенциальный режим управления. В импульсном режиме
он автоматически закрывается через фиксированное время, которое не может быть
изменено контроллером Sigur.
Для подключения пульта управления смотрите раздел «Пульт управления PERCo».
стр. 154 из 400
Common
NO2
COM2
GND
Плата турникета
PERCo ST-01
Клеммы
контроллера
COM4
X2 (RC)
2
3
4
Unlock A
Stop
Unlock B
9
6
7
5
1 GND COM1
NO1
NC4
X3 (ACS)
D1
D2
Fire
Alarm
PASS A
PASS B
