Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.7.6 CAME ZBX7.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
Микропереключатели выбора функций на плате блока управления ZBX7 необходимо установить в
положение, описанное в следующей таблице.
Номер переключателя: 1 2 3 4 5 6 7 8 9 10
Положение переключателя: off off off off off X ON ON off X
Таблица 51. Установка десятипозиционного микропереключателя блока управления ZBX7.
Номер переключателя: 1 2 3 4
Положение переключателя: ON X X off
Таблица 52. Установка четырёхпозиционного микропереключателя блока управления ZBX7.
Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления ZBX7.

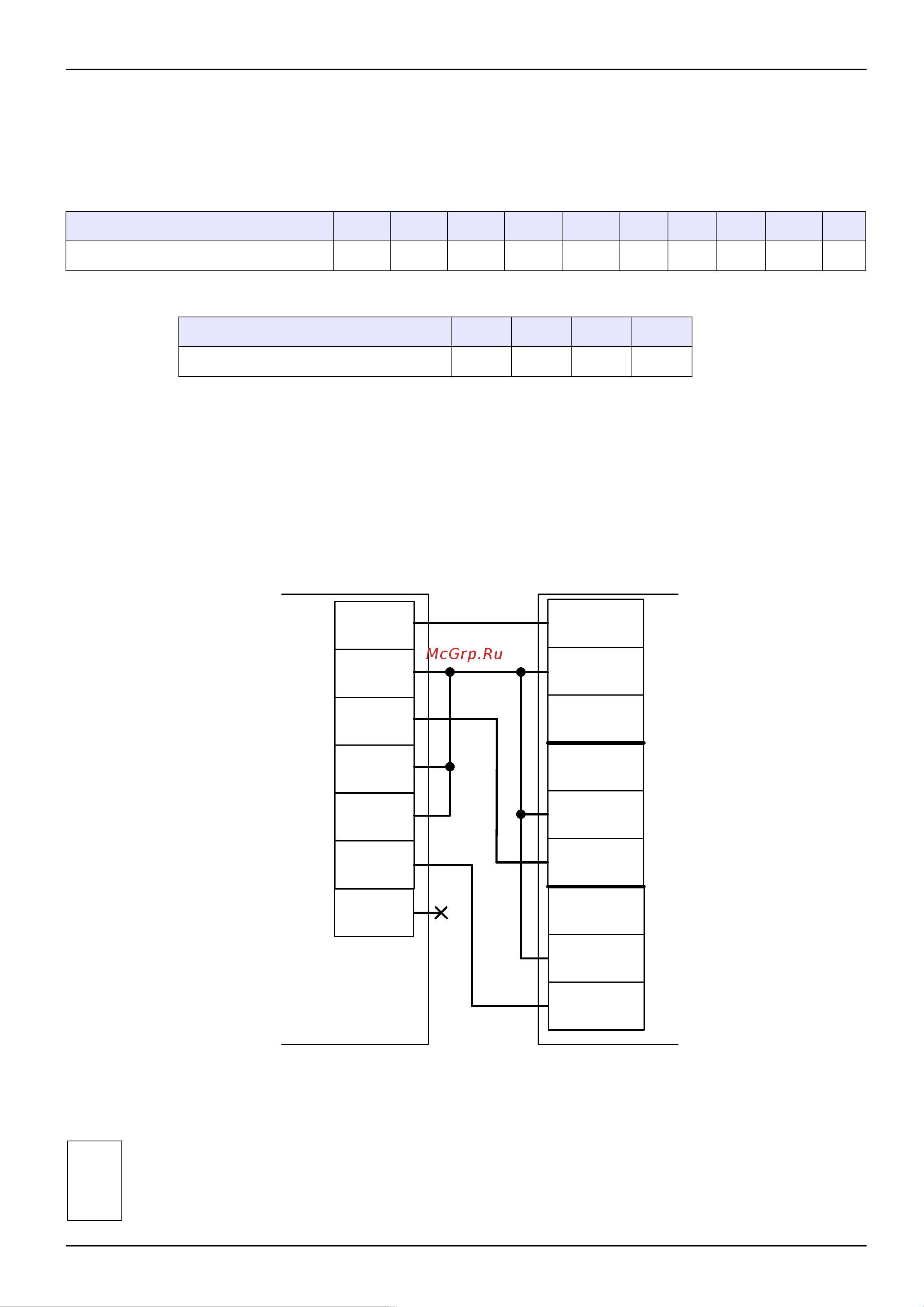

Рисунок 181. ZBX7.
Остальные клеммы блока (L1, L2, U, W, V, E, E1, D, +, 10, 11, F, FA, FC, B1, B2) подключаются
согласно оригинальной инструкции на блок управления ZBX7.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
стр. 277 из 400
