Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.15.6 GUNNEBO с платой управления AT1544.

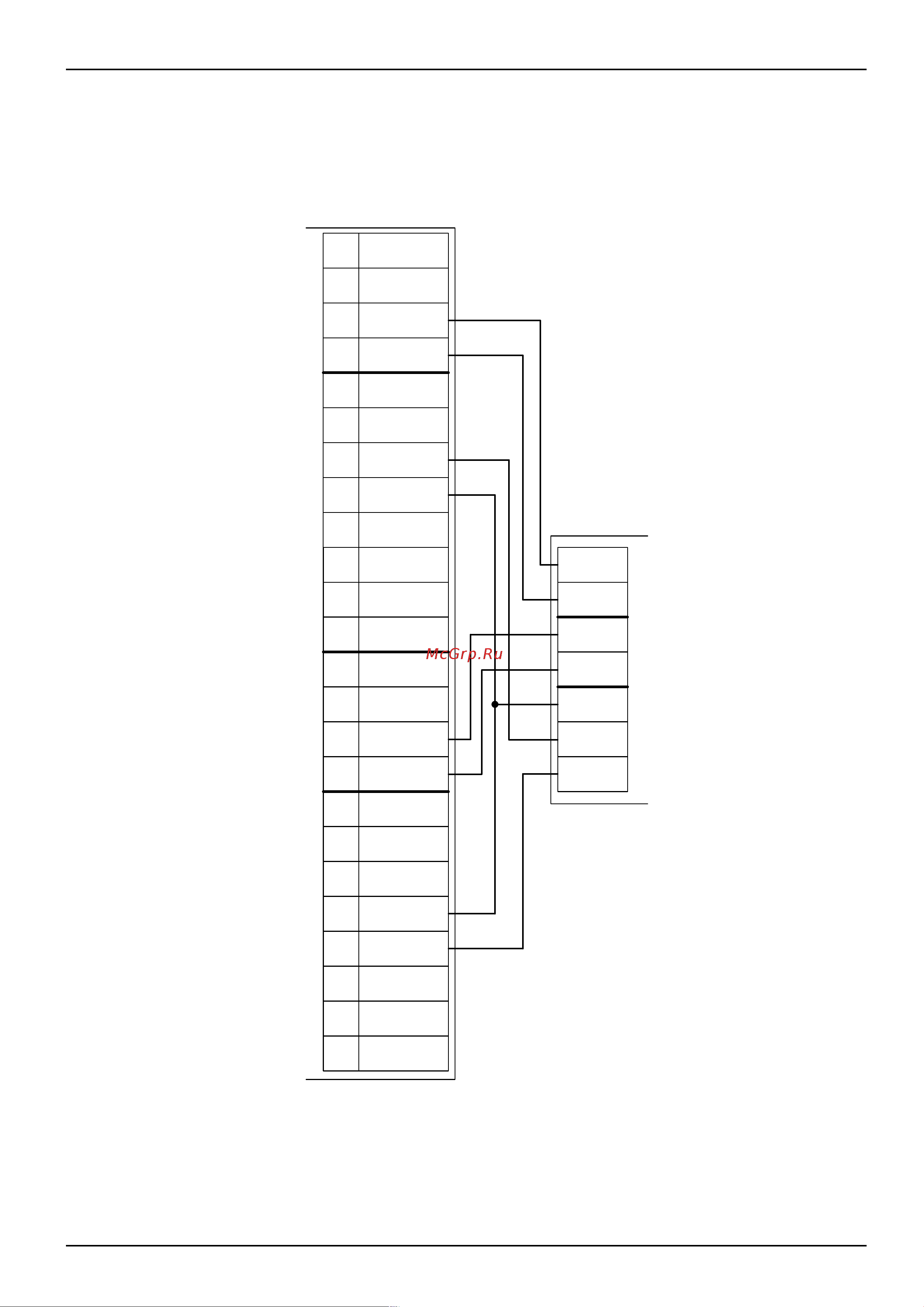

Контроллер для работы с турникетами GUNNEBO с платой управления AT1544 (например, модель
RotaSec) должен быть переключён в режим потенциального управления и работы с нормально
замкнутыми датчиками прохода по упрощённой схеме. Для этого выберите на контроллере
типовую конфигурацию «Турникет, потенциальное управление»
Рисунок 129. GUNNEBO RotaSec.
стр. 197 из 400
Клеммы
контроллера
Клеммы платы AT1544
проход
Свободный
проход
Один
D1
GND
NO1
COM1
NO2
COM2
D2
CN1
CN2
CN4
CN3
Счётчик
Счётчик
Сброс
Сброс
Сброс
Подавление
Подавление
Подавление
проход
Свободный
проход
Один
Счётчик
Счётчик
Сброс
Сброс
Сброс
Подавление
Подавление
Подавление
