Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
10.13 Сибирский арсенал SA-310К.
Для подключения картоприёмника SA-310К требуется соединить клеммы контроллера с клеммами
картоприёмника и установленного в него считывателя.

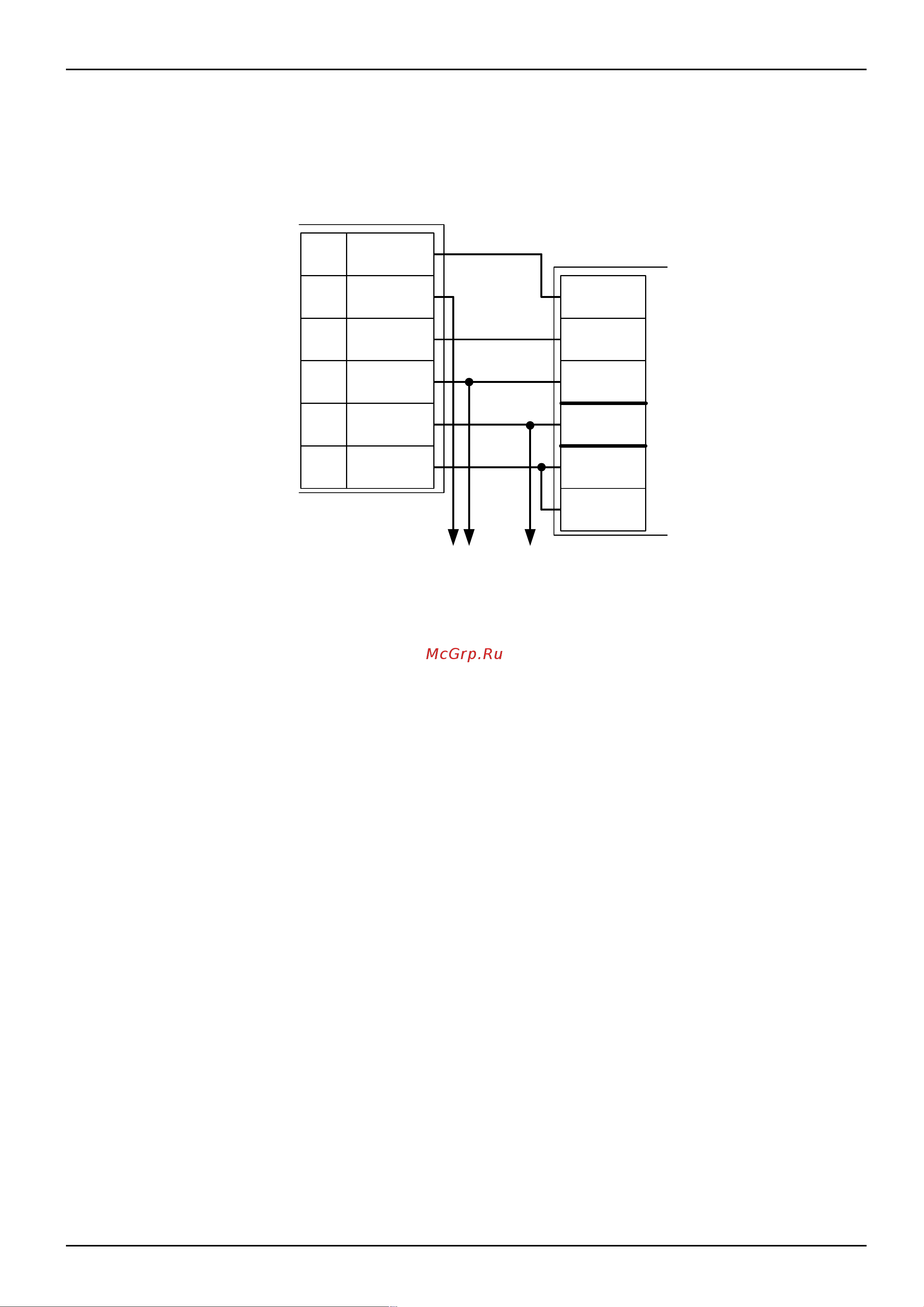

Рисунок 59. Пример подключения SA-310К на выход турникета.
Настройки точки доступа:
В программе «Клиент» выделите на вкладке «Оборудование» нужный нам контроллер в списке,
нажмите кнопку «Настройки», выключите «Отображать только базовые параметры»:
● Устанавливаем значение параметра «Время ожидания санкции оператора на доступ» равным
примерно 5 секундам – после считывания кода карточки посетителя контроллер будет ожидать
от картоприёмника подтверждения изъятия карты в течение этого времени.
● Устанавливаем значение параметра «Длительность импульсов изъять/вернуть карту» (при его
наличии) равным примерно 2 секундам.
Также добавьте следующие функции:
● Функция - «Линия запроса санкции оператора при разрешённом доступе», клемма - «O1,
нормально неактивен».
● Функция - «Линия «Вернуть карту» в направлении «выход», клемма - «O2, нормально
неактивен».:
● «Порт считывателя на выход - дополнительный», Номер порта - «(номер, к которому
подключён считыватель картоприёмника)».
Нажимаем «ОК».
Настройки режимов:
Для пропусков посетителей, которые требуется забирать при выходе, создаём на вкладке
«Режимы» в приоритетной группе (Уровни 2-4) новый режим со следующими настройками:
● «Персонал, попадающий под действие» - выбрать все пропуска посетителей.
● «Применимость к точкам доступа» - выбрать все точки доступа, преграждающие выходы с
территории предприятия.
стр. 119 из 400
V_C
К кнопке «Выход»
пульта управления
турникетом.
Клеммы
контроллера
O1
DATA0
GND
PORT 3
D3
GND
TM
X1
C_IN
Картоприёмник
SA-310K
4
8
3
7
1
2
FI
PASS
По возможности подключить
к нормально разомкнутому
датчику «выход» турникета.
LED2
O2
