Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.19 Marantec CS300.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
В блоке управления CS300 следует установить параметр Open time = 0 (Auto close off),

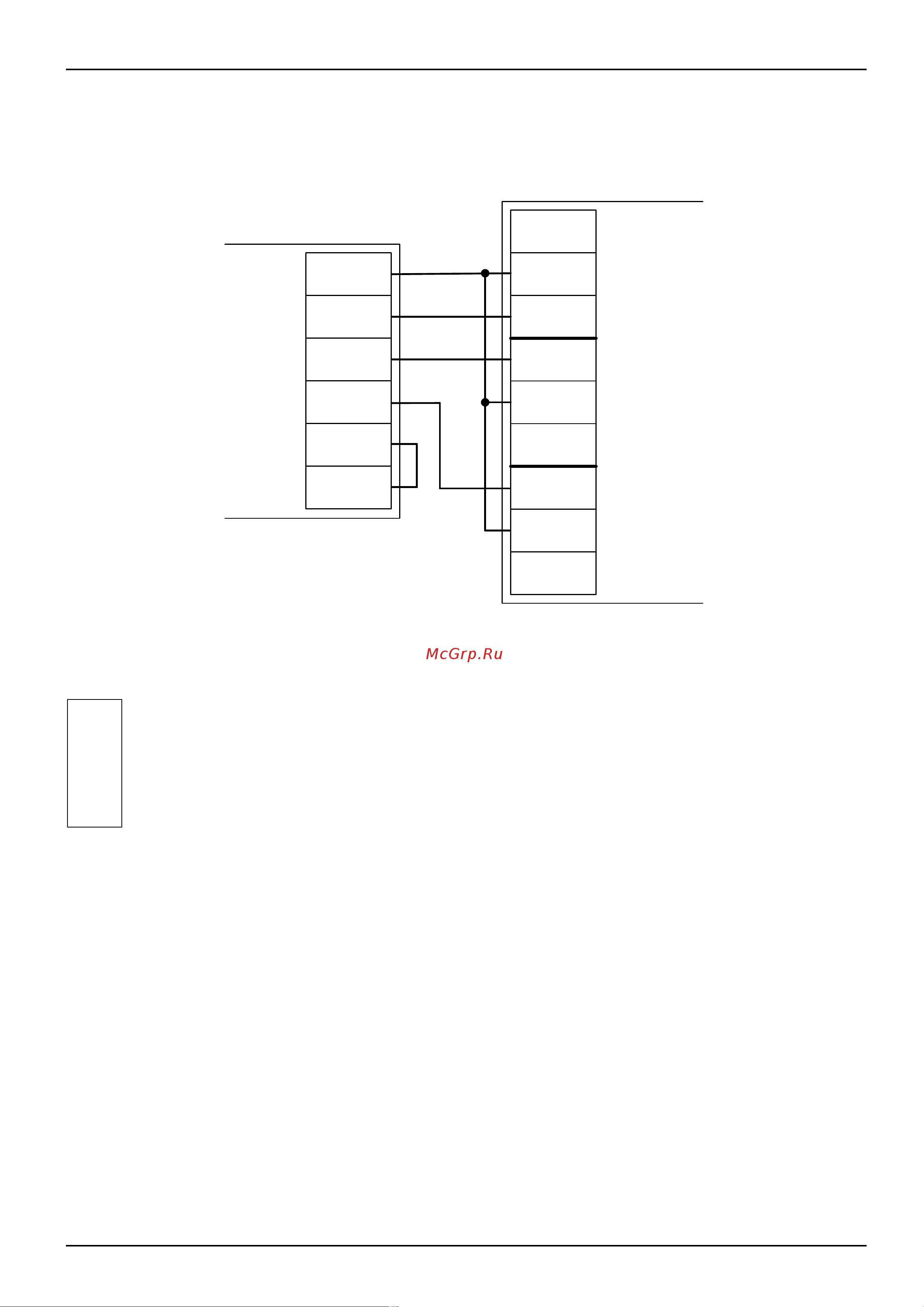

Рисунок 220. CS300.
Остальные клеммы блока (сеть, электродвигатель, концевые выключатели) подключаются
согласно оригинальной инструкции на блок управления CS300.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
стр. 356 из 400
NO2
COM2
NC2
NO1
COM1
NC1
Клеммы
контроллера
NO3
COM3
NC3
Клеммы блока управления
Marantec CS300
4
3
5
10
X3
2
1
