Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
11.3 Динго В-02 с расширенными функциями.
Позволяет протоколировать результаты алкотестирования в промилле, настраивать пороги
допуска и производить выборочное тестирование. Возможно подключение алкотестеров и на вход,
и на выход, а также в сочетании с картоприёмниками.
!
Необходима специальная модификация с изменённой прошивкой и разъёмом.
Обращайтесь по контактам, указанным в конце документа.

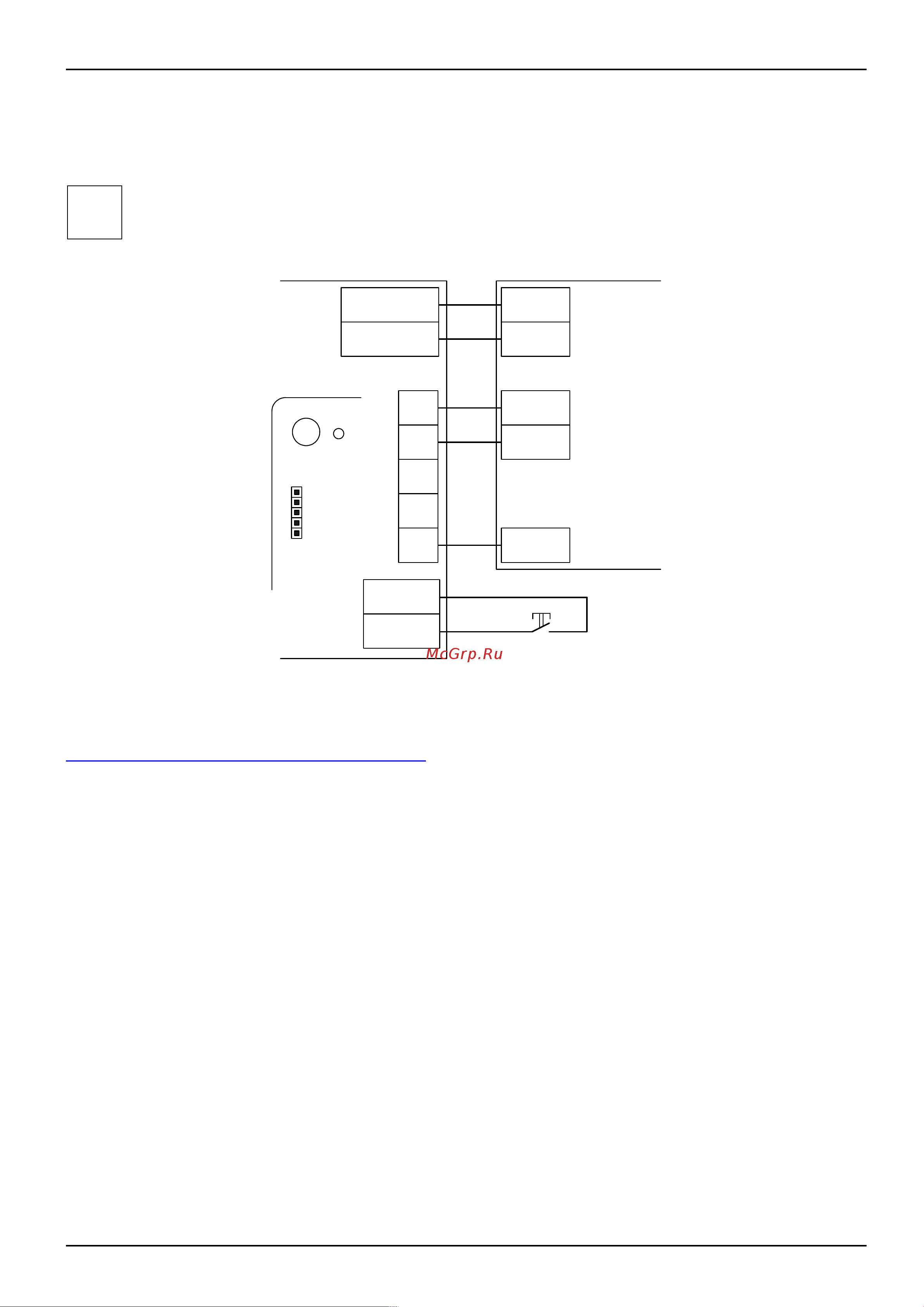

Рисунок 63. Вариант 2 подключения Динго В-02.
Для подключения к разъёму CON6 используется гнездо BLS-5 (например:
http://www.brownbear.ru/components/bls-5.html ).
В программе «Клиент» выделите на вкладке «Оборудование» нужный нам контроллер в списке,
нажмите кнопку «Настройки». Для точки доступа, к которой подключен картоприемник добавьте
следующие функции:
● «Порт считывателя на вход - Алкотестер Динго» (или «Порт считывателя на выход - Алкотестер
Динго», в зависимости от направления), Номер порта - «N»
Где N — номер порта, к которому подключён алкотестер. Нажимаем «ОК».
Для сотрудников, для которых требуется дополнительный контроль при входе или выходе, создать
режим в «Исключениях» со следующими настройками:
● «Персонал, попадающий под действие» – выбрать все необходимые пропуска.
● «Применимость к точкам доступа» – выбрать все точки доступа, оборудованные
алкотестерами.
● Убедиться, что срок действия добавленного режима-исключения начинается с нужной даты, а
срок окончания находится ощутимо далеко в будущем.
● Срок окончания действия режима установить на много лет вперёд.
● На вкладке «Дни» добавить как минимум один день режима и добавить интервалы доступа на
вход и на выход.
● На вкладке «Специальные правила» необходимо настроить необходимые опции из секции
«Тестирование на алкоголь».
стр. 126 из 400
DATA1
DATA0
чёрный
Клеммы алкотестера
Динго B-02
красный
4
-
+
5
POWER
CON6
2
3
Клеммы контроллера
PORT N
CON3
Красный
Чёрный
Кнопка включения –
выключения алкотестера
CON6
1
2
3
4
5
GND1
