Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
9.1.5 Другие типы замков.
Другие типы замков, например имеющие раздельные входы управления «открыть» – «закрыть»,
также могут быть подключены к контроллеру, т. к. для управления каждым замком используется два
независимых реле, способных работать как в потенциальном, так и в импульсном режиме.
9.1.6 Соленоидный замок SL-130.
Для подключения соленоидных замков выберите конфигурацию «Две двери, импульсное
управление» или «Четыре двери, импульсное управление».

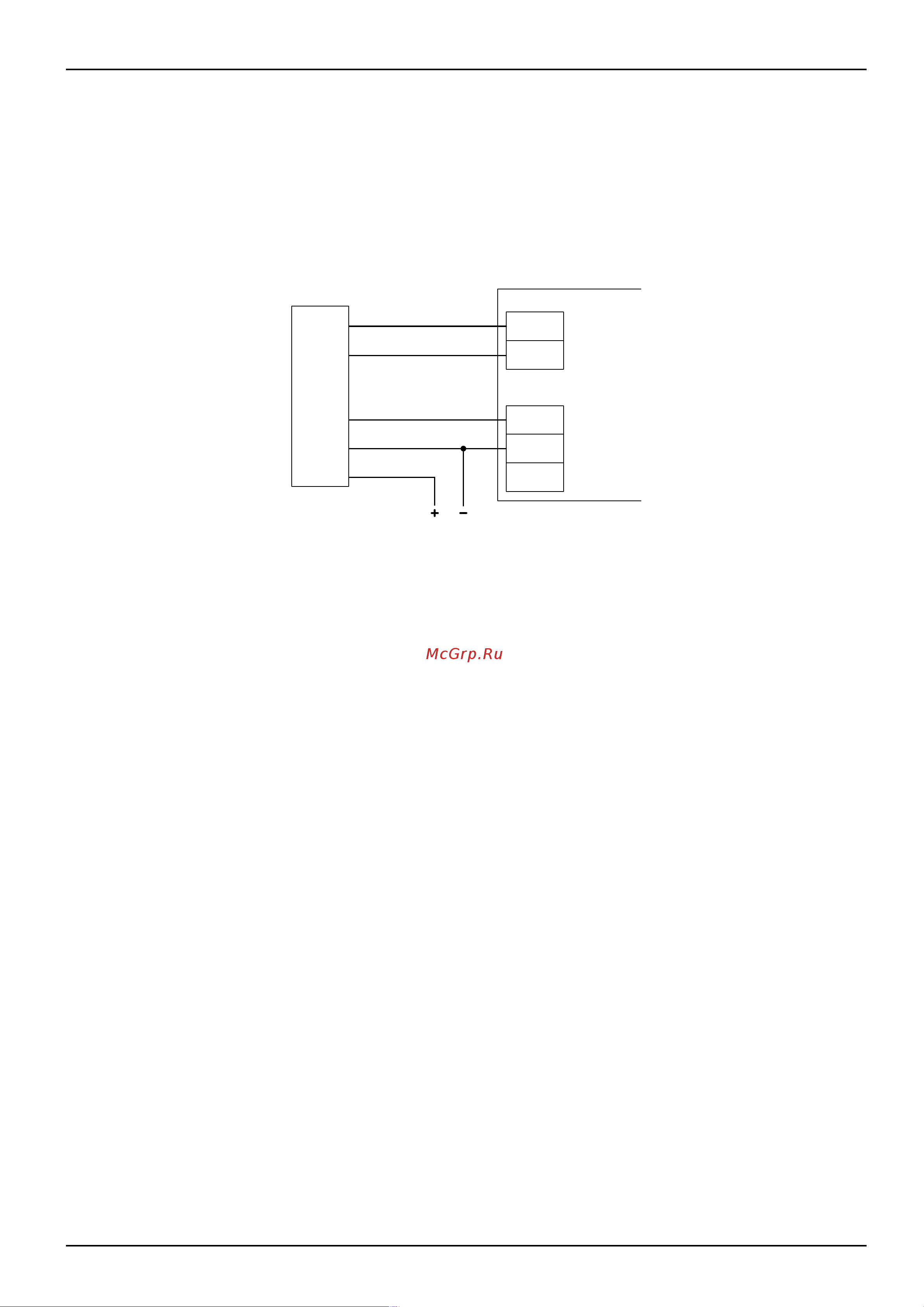

Рисунок 35. Пример подключения замка SL-130 для первой двери.
стр. 77 из 400
NO2
COM2
Клеммы контроллера
NC2
SL-130
Питание
замка
Коричневый
Красный
Оранжевый
D1
GND
Зелёный
Жёлтый
