Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.10 Турникеты «Бастион-06» и «Бизон».
Контроллер для работы с турникетом «Бастион - 06» («Бизон») должен быть переключён в режим
импульсного управления и работы с нормально разомкнутыми датчиками прохода по упрощённой
схеме. Для этого выберите на контроллере типовую конфигурацию «Турникет, импульсное
управление»
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера установите функции:
Функция - «Линия датчика «Выход» прохода», Точка доступа 1, клемма D1 — нормально разомкнут.
Функция - «Линия датчика «Вход» прохода», Точка доступа 1, клемма D2 — нормально разомкнут.

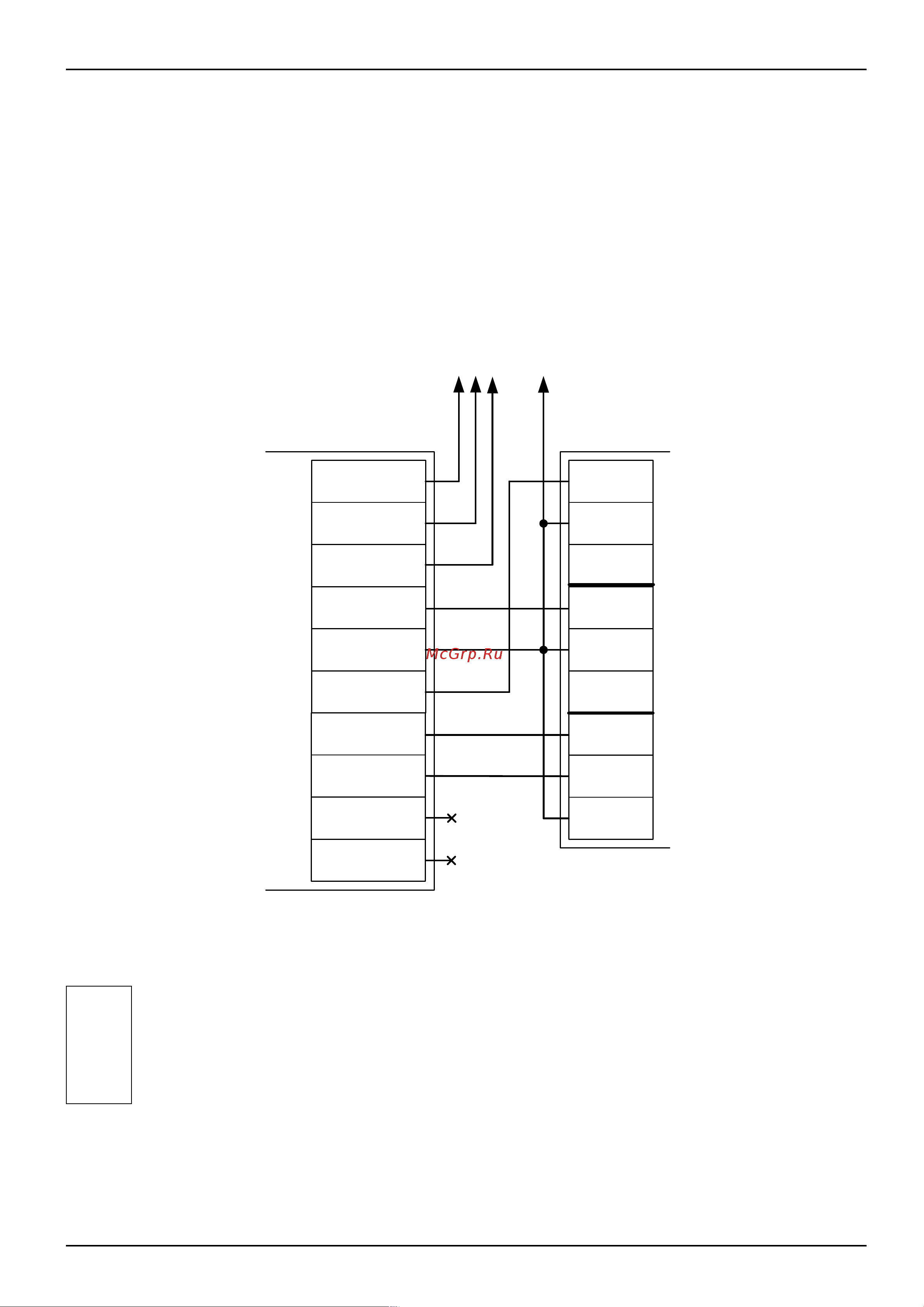

Рисунок 113. «Бастион-06» и «Бизон».
Примечание: Для подключения пульта управления турникета смотрите раздел «Пульт управления
«Бастион» и «Бизон».
!
В силу особенностей схемотехники турникета, содержащей встроенный не
отключаемый таймер времени ожидания прохода, постоянная разблокировка
турникета с клиентского места СКУД невозможна.
Параметр «Время ожидания прохода» для контроллера должен быть выставлен
в пределах 5-5.5 секунд!
стр. 179 из 400
Правый
индикатор
+12
Левый
индикатор
Правая
кнопка
Корпус
Левая
кнопка
Ошибка
Правый
Левый
Норма
NO
COM1
NC
NO
COM2
NC
D1
D2
GND
Клеммы турникета
Бастион-06
Клеммы
контроллера
К пульту управления
турникета Бастион-06
