Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.14 Турникеты Praktika (Oxgard).
12.14.1 Praktika T-01...06.
Контроллер для работы с турникетами Praktika T-0X должен быть переключён в режим
потенциального управления и работы с нормально разомкнутыми датчиками прохода по
упрощённой схеме. Для этого выберите на контроллере типовую конфигурацию «Турникет,
потенциальное управление»
В настройках контроллера в программе «Клиент» необходимо выделить точку доступа на вкладке
«Оборудование», нажать «Настройки», выключить опцию «Отображать только базовые настройки».
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера установите функции:
Функция - «Линия датчика «Выход» прохода», Точка доступа 1, клемма D1 — нормально разомкнут.
Функция - «Линия датчика «Вход» прохода», Точка доступа 1, клемма D2 — нормально разомкнут.

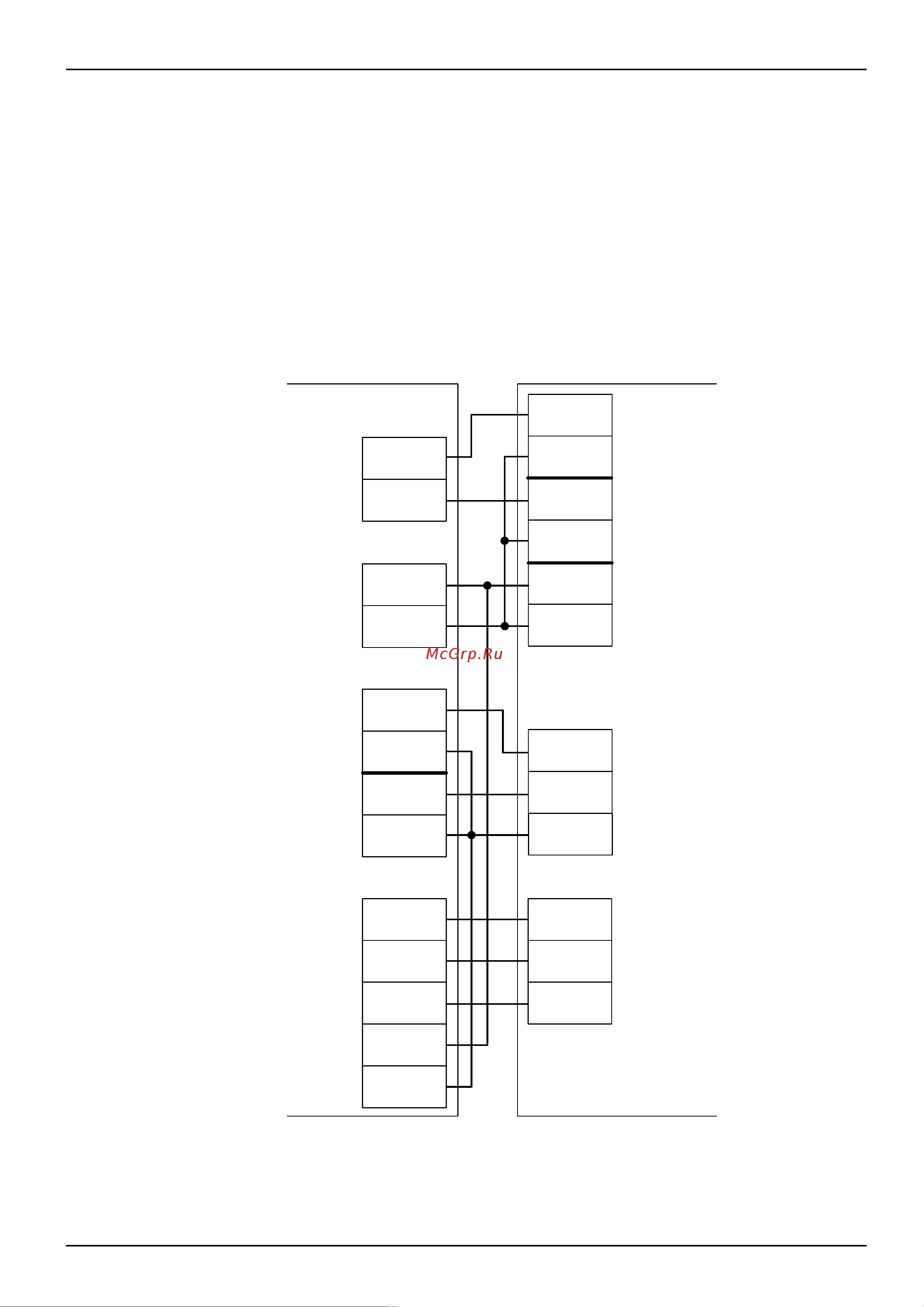

Рисунок 118. Praktika T-01...Т-06.
Пульт управления подключается к контроллеру турникета.
стр. 184 из 400
Кросс-плата
турникета Praktika
Клеммы
контроллера
GND
NO
NO
NO1
COM1
NO2
COM2
D1
D2
GND
NO4
COM4
Установить
перемычки
J1 и J2 на
кросс-плате
COMM
COMM
Access control system
LEFT
RIGHT
AP
PassOK2PassOK1
I/O 1
I/O 2
I/O 3
D3
D4
D5
GND
I/O 4
