Sigur E500U [184/399] В настройках точки доступа необходимо установить параметр время ожидания прохода
![Sigur E500U [184/399] В настройках точки доступа необходимо установить параметр время ожидания прохода](/views2/1892983/page184/bgb8.png)
Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U

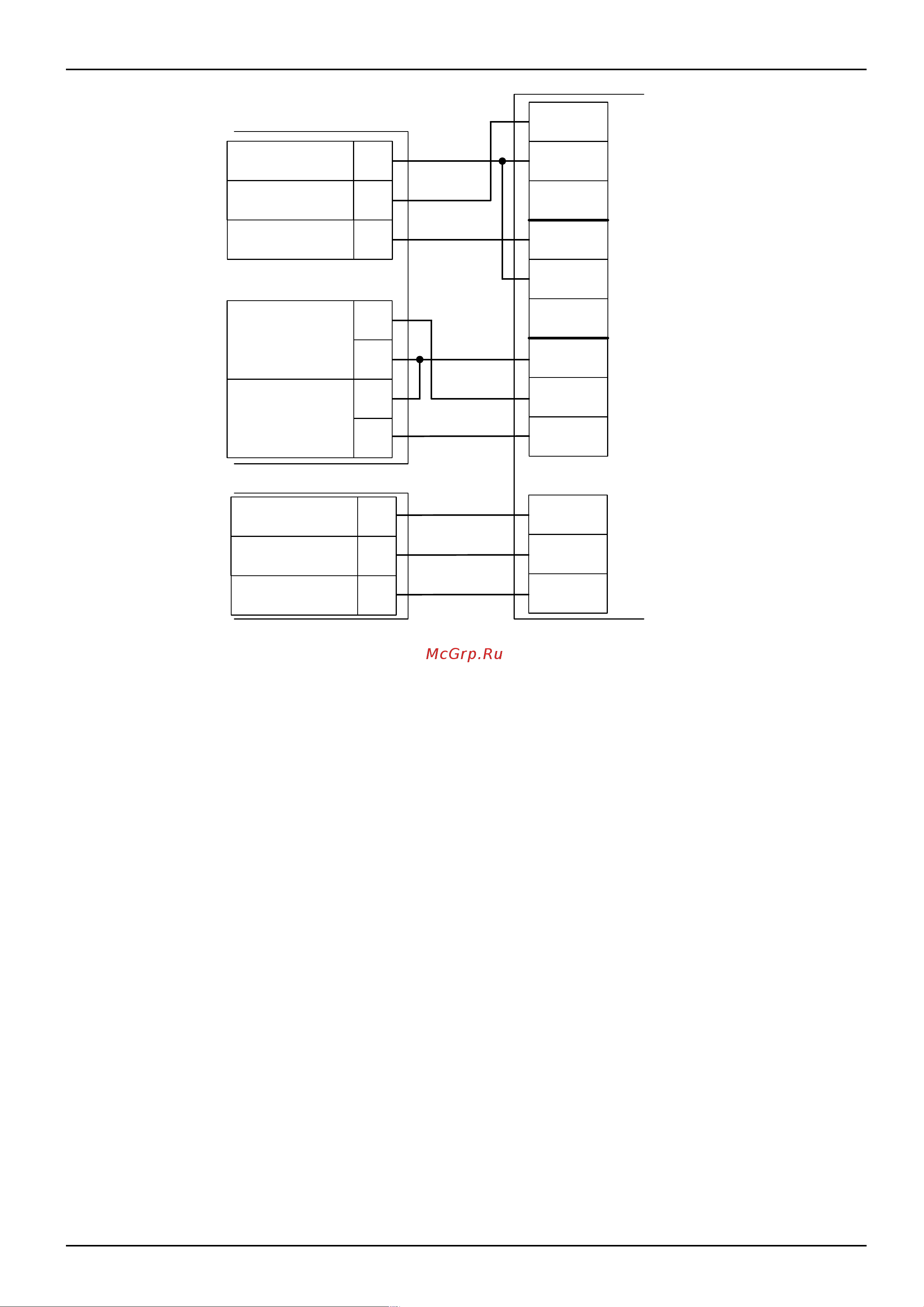

Рисунок 117. «Форма» БУТ-54.
Примечания:
● В настройках точки доступа необходимо установить параметр «Время ожидания прохода»
равным времени, установленном в блоке управления турникета.
● Кнопки «Вход» и «Выход» пульта управления необходимо отключить от БУТ.
стр. 183 из 400
NO2
COM2
NC2
NO1
COM1
NC1
GND
D1
D2
Блок управления БУТ-54
Клеммы
контроллера
Общий
Вход
Выход
Регистр.
выхода
Регистр. входа
11
7
8
6
5
1
2
D3
GND
D4
Пульт управления
Общий
Кнопка ВХОД
Кнопка ВЫХОД
1
2
3
