Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.6.2 NICE SIGNO.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».
Микропереключатель на плате блока управления SIGNO необходимо установить в положение,
описанное в следующей таблице, переведя шлагбаум в ручной режим («Присутствие оператора»).
Номер переключателя: 1 2 3 4 5 6 7 8 9 10
Положение переключателя: off off off X off off off X X X
Таблица 41. Установка микропереключателя FUNCTIONS платы блока управления SIGNO.
Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления SIGNO.

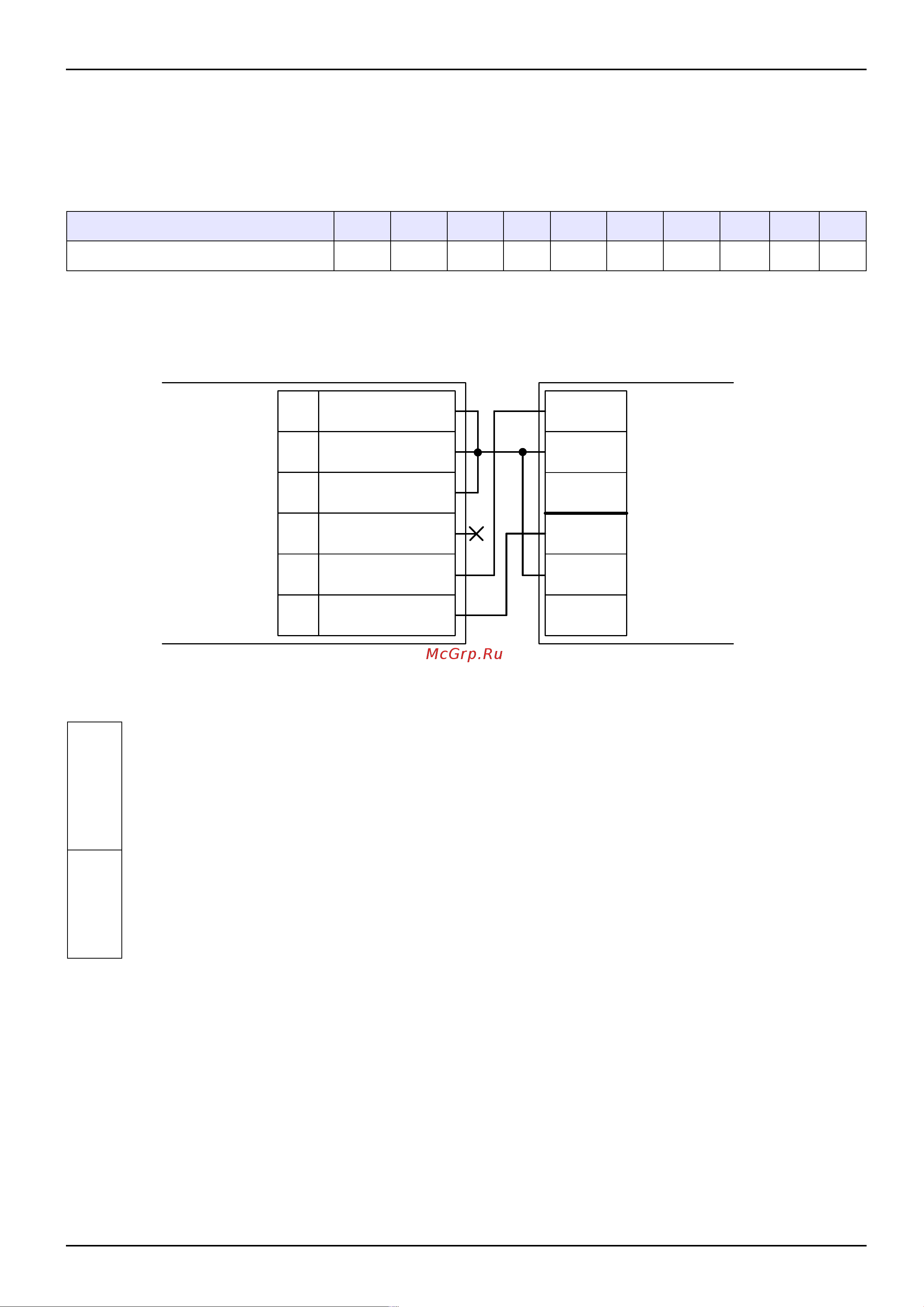

Рисунок 171. SIGNO.
Остальные клеммы блока SIGNO (№№ 1-10, 13-15) подключаются согласно оригинальной
инструкции на блок управления.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
стр. 256 из 400
NO1
COM1
NC1
NO2
COM2
NC2
Клеммы
контроллера
Клеммы блока
управления
SIGNO
11
16
17
18
19
20
COMMON
STOP
STEP-BY-STEP
OPEN
CLOSE
