Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.17 SEA MPU/0.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».

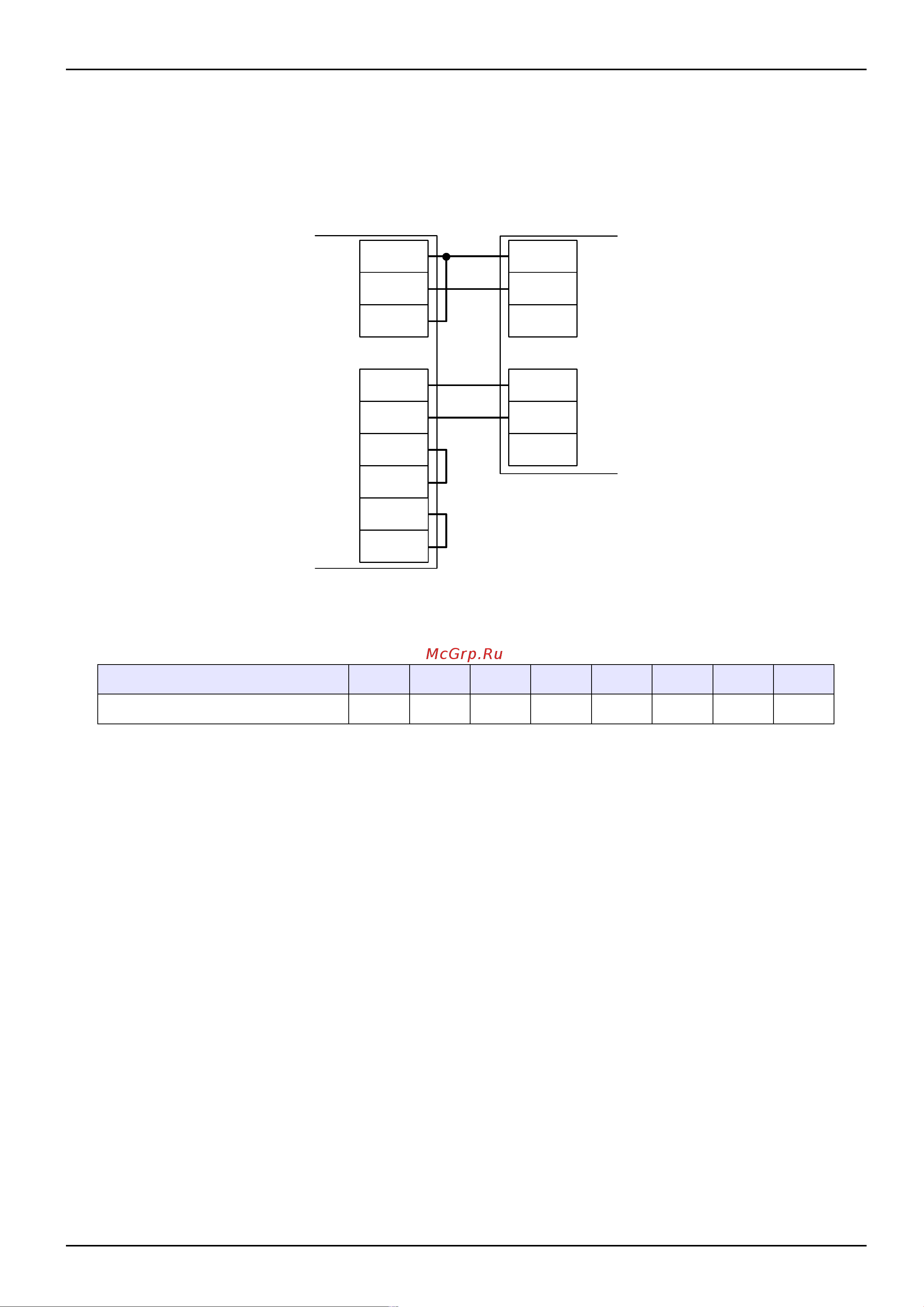

Рисунок 218. MPU/0.
Остальные клеммы блока (сеть, электродвигатель, индикаторные лампы) подключаются согласно
оригинальной инструкции на блок управления MPU/0.
Номер переключателя: 1 2 3 4 5 6 7 9
Положение переключателя: off ON off X X X X X
Таблица 65. Установка микропереключателей платы блока управления MPU/0.
X - Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД.
стр. 352 из 400
NC1
NC2
4
5
6
Клеммы
контроллера
Клеммы блока
управления
MPU/0
CN3
1
2
3
CN2
4
8
9
NO1
COM1
NO2
COM2
