Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.12 Hormann.
13.12.1 Hormann A445, B445.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
Привод необходимо настроить согласно его инструкции, выбрав в меню программы 16 (реакция
элементов управления) значение 04 (Функция клавишей с реверсированием ворот после остановки
при движении в обе стороны).
Для этого откройте корпус системы управления, нажмите и удерживайте 3 секунды нажатым
кнопочный выключатель программирования, пока на дисплее не появится 00.
Затем клавишами «вверх» или «вниз» выберите 16 пункт меню и нажмите кнопку «стоп».
На дисплее появится значение выбранного пункта меню (по умолчанию — 00). Клавишами «вверх»
или «вниз» выберите значение 04 и нажмите кнопку «стоп». После этого на дисплее появится
номер выбранного ранее меню (16).
Также если вы отключаете от привода устройства безопасности, подключённые к разъёмам X20,
X21, X22 (а это необходимо сделать, см. примечание в рамке ниже) – не забудьте
перепрограммировать пункты меню 12, 13 и 14 в значения 00 (отсутствие элемента безопасности).
Для выхода из режима программирования нажмите и удерживайте 3 секунды нажатым кнопочный
выключатель программирования, пока на дисплее не появится индикация положения ворот в виде
рисок.
Остальные клеммы блока (сеть, электродвигатель, концевые выключатели) подключаются
согласно оригинальной инструкции на блок управления A445, B445.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
стр. 328 из 400
Клеммы блока
управления A445, B445
NO1
6
5
2
3
Клеммы
контроллера
COM2
NC2
NO3
COM3
NC3
COM1
NC1
GND
STOP
CLOSE
OPEN
NO2
X3
X1
2
1

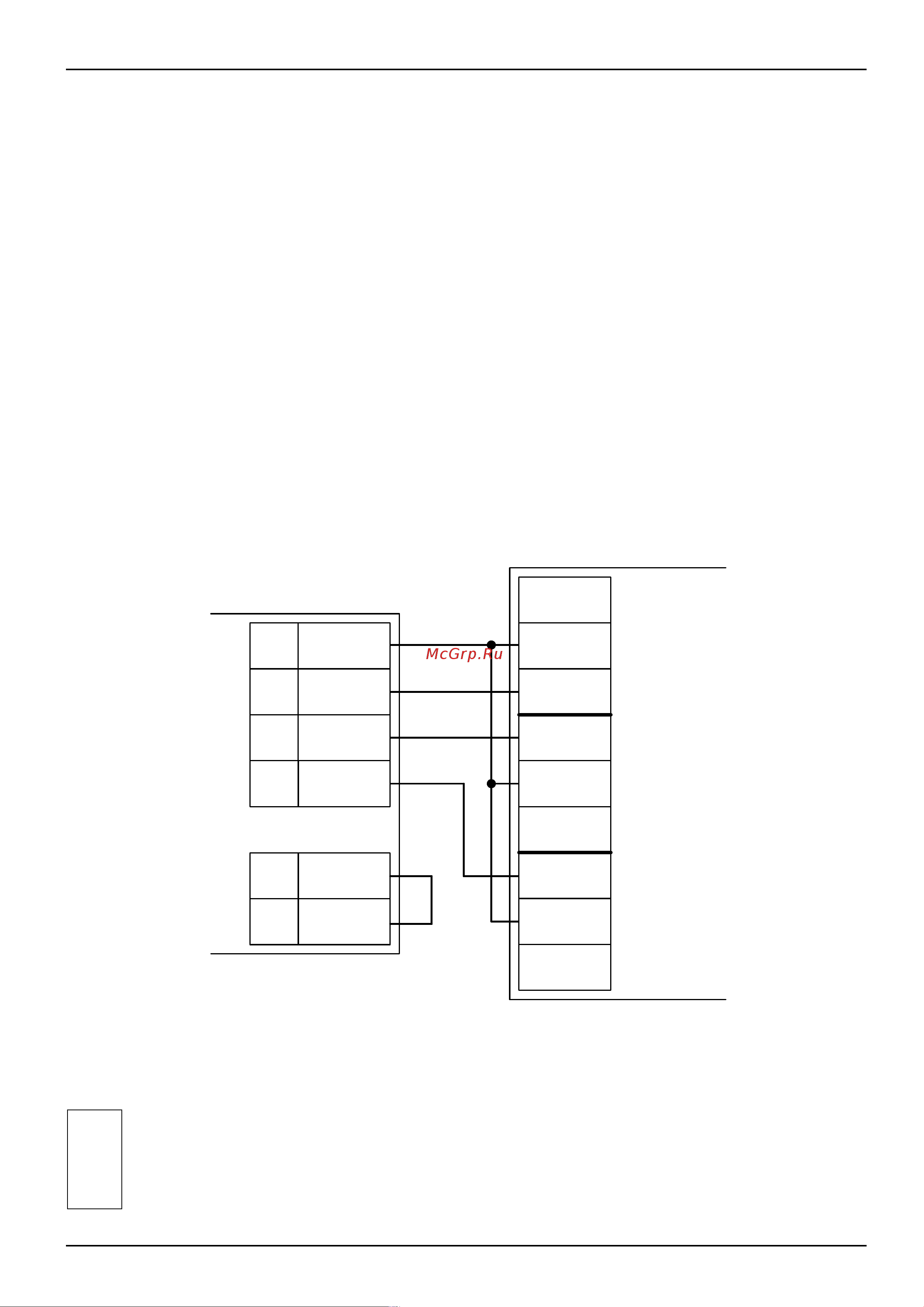

Рисунок 206. Hormann A445, B445.
