Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.15.2 DEA 203RR.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
Блок управления необходимо запрограммировать следующим образом: параметр P019 установить
равным 0 (отключив функцию автоматического закрывания), параметр P030 - равным 001 (включив
раздельное управление открыванием и закрыванием).

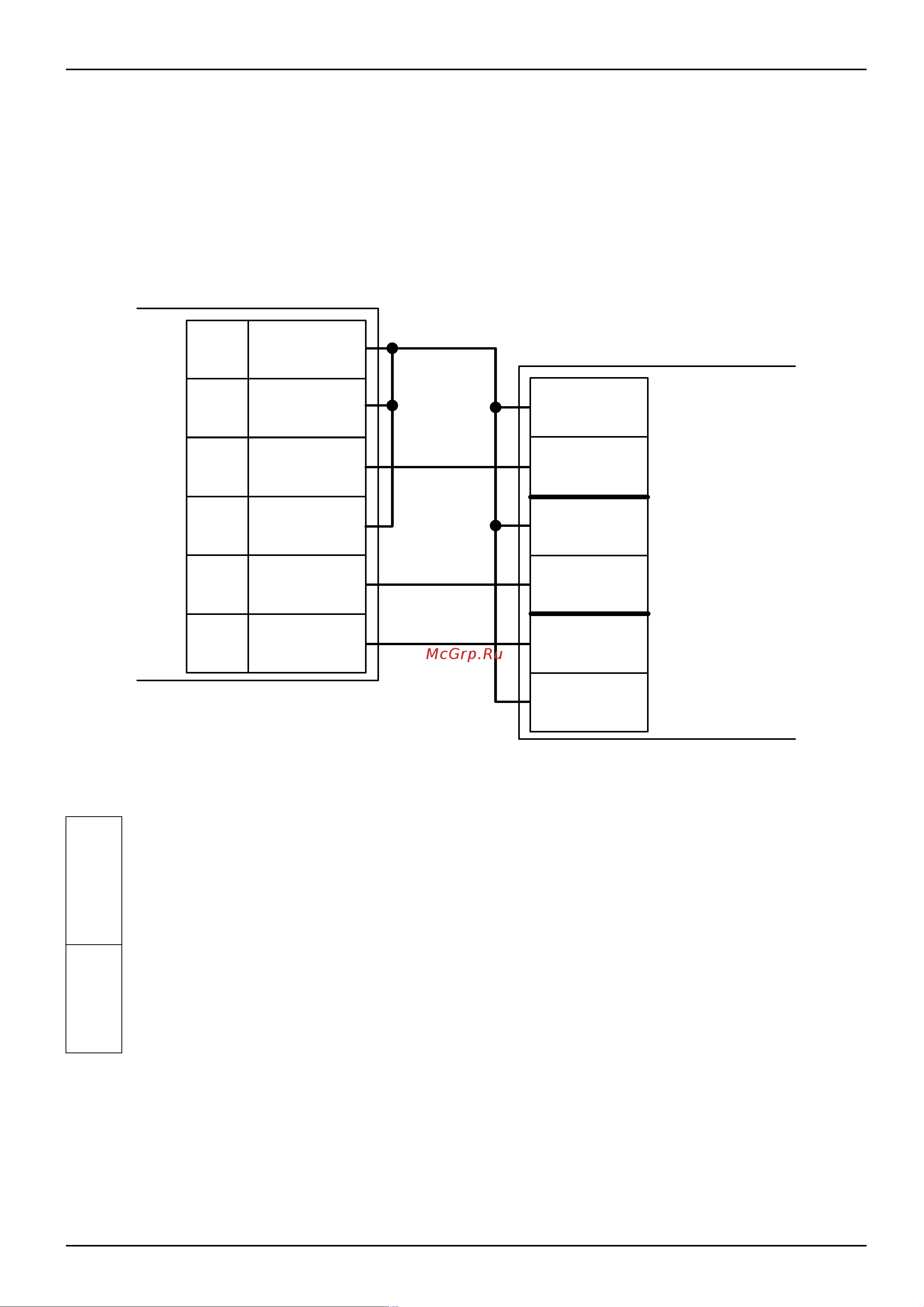

Рисунок 215. DEA 203RR.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
стр. 346 из 400
Клеммы блока
управления 203 RR
NO3
11
17
18
15
Клеммы
контроллера
COM2
COM1
NC1
GND
STP
PED
AP
NO2
16 FOT
12 CST
COM3
