Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.7.11 CAME ZF1.
Полноценное управление блоком управления ZF1 (раздельное открывание и закрывание,
настройка всех временных интервалов из интерфейса СКУД, открытие на любой промежуток
времени оператором вручную, автоматическое открытие при пожаре и т.д.) с помощью любой
внешней логики невозможно ввиду перечисленных ниже причин:
а.) Нет раздельных входов "Открыть" и "Закрыть".
б.) Нет внешних датчиков конечных положений створок.
Для подключения к приводу с блоком управления ZF1 необходимо перевести контроллер в режим
обслуживания дверей с импульсным управлением замками.
В этом случае автоматическое закрывание и безопасность проезда с помощью фотодатчика
обеспечивает привод ворот. Контроллер Sigur работает в режиме импульсного управления дверью:
фиксирует факты доступа сразу же при считывании идентификатора, не контролирует
безопасность проезда и не может повлиять на временные параметры привода.
Возможна остановка ворот в промежуточном положении при повторном считывании
идентификатора (например, если человек, не дождавшись полного открытия, поднесёт карточку к
считывателю ещё раз).

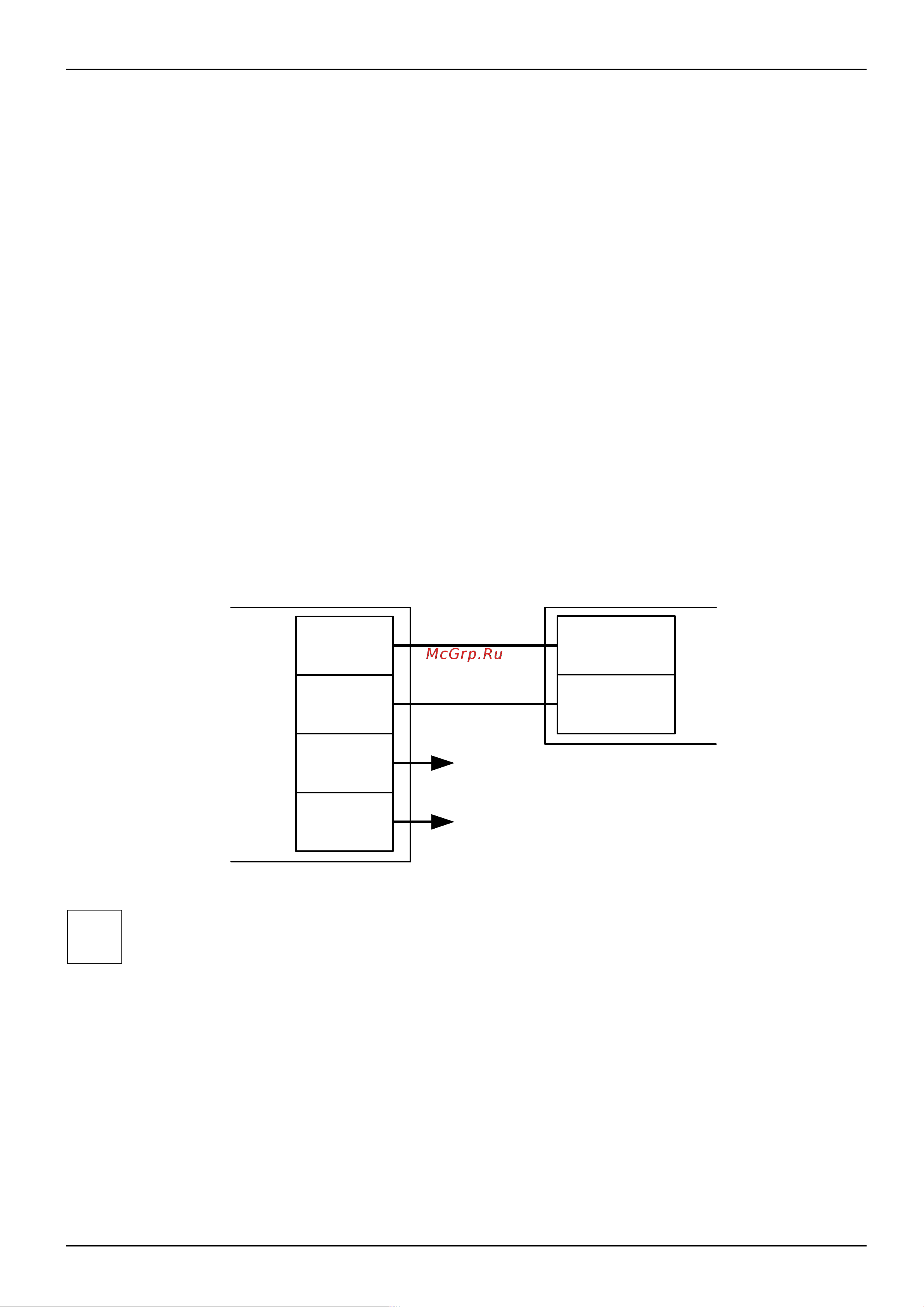

Подключение блока управления CAME ZF1 к контроллеру можно осуществить на основе типовой
конфигурации контроллера «Две двери, импульсное управление».
Рисунок 186. ZF1.
!
Все датчики присутствия автомобилей должны подключаться исключительно к
приводу ворот.
Перед запуском в работу точки доступа нужно произвести её обязательные настройки.
Для этого запускаем «Программу управления» — выбираем вкладку «Оборудование» — выделяем
необходимый контроллер в списке — нажимаем «Настройки» — выключаем опцию «Отображать
только базовые параметры». Далее осуществляем следующие настройки:
● В верхней области окна «Настройки» выбрать конфигурацию «Две двери, импульсное
управление»
● «Длительность импульса управления замком» — установить в пределах 0,8...0,9 секунд.
● «Время ожидания открытия двери» – установить равным времени открывания ворот плюс
время ожидания проезда автомобиля. Например, если ворота полностью открываются за 20
секунд, то можно установить значение равным 30 секундам.
стр. 287 из 400
Клеммы
контроллера
Клеммы блока
управления ZF1
2
NO2
COM2
7
С1
1
К фотодатчикам
и кнопке «Стоп»
