Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.23 Elektromaten.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».

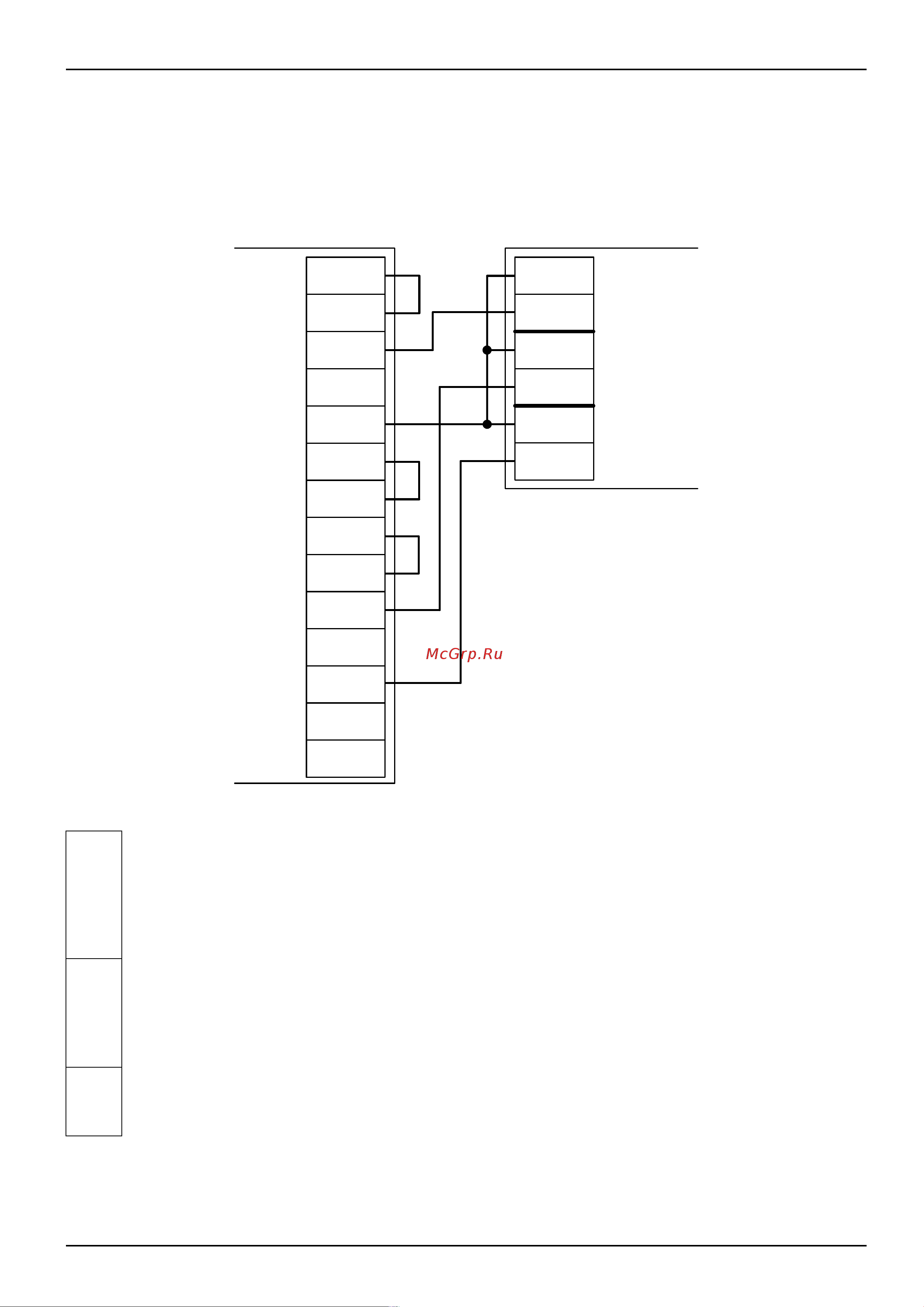

Рисунок 228. Подключение блока управления WS 900.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу шлагбаума или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
!
Запрещается использовать встроенные в блок управления кнопки OPEN, STOP,
CLOSE. Подача команд управления в обход контроллера СКУД рано или поздно
приведёт к повреждению проезжающей машины.
стр. 372 из 400
NC1
COM2
NO2
COM3
NO3
2
4
Клеммы
контроллера
Клеммы блока
управления
WS 900
Открыть
Стоп
Закрыть
5
4
COM1
5
7
8
9
6
7
1
2
3
3
