Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
9.1.2 Электромеханические замки.
Для подключения электромагнитных замков или электромеханических защелок выберите
конфигурацию «Две двери, импульсное управление» или «Четыре двери, импульсное управление»
Контроллер позволяет управлять любыми типами электромеханических замков.

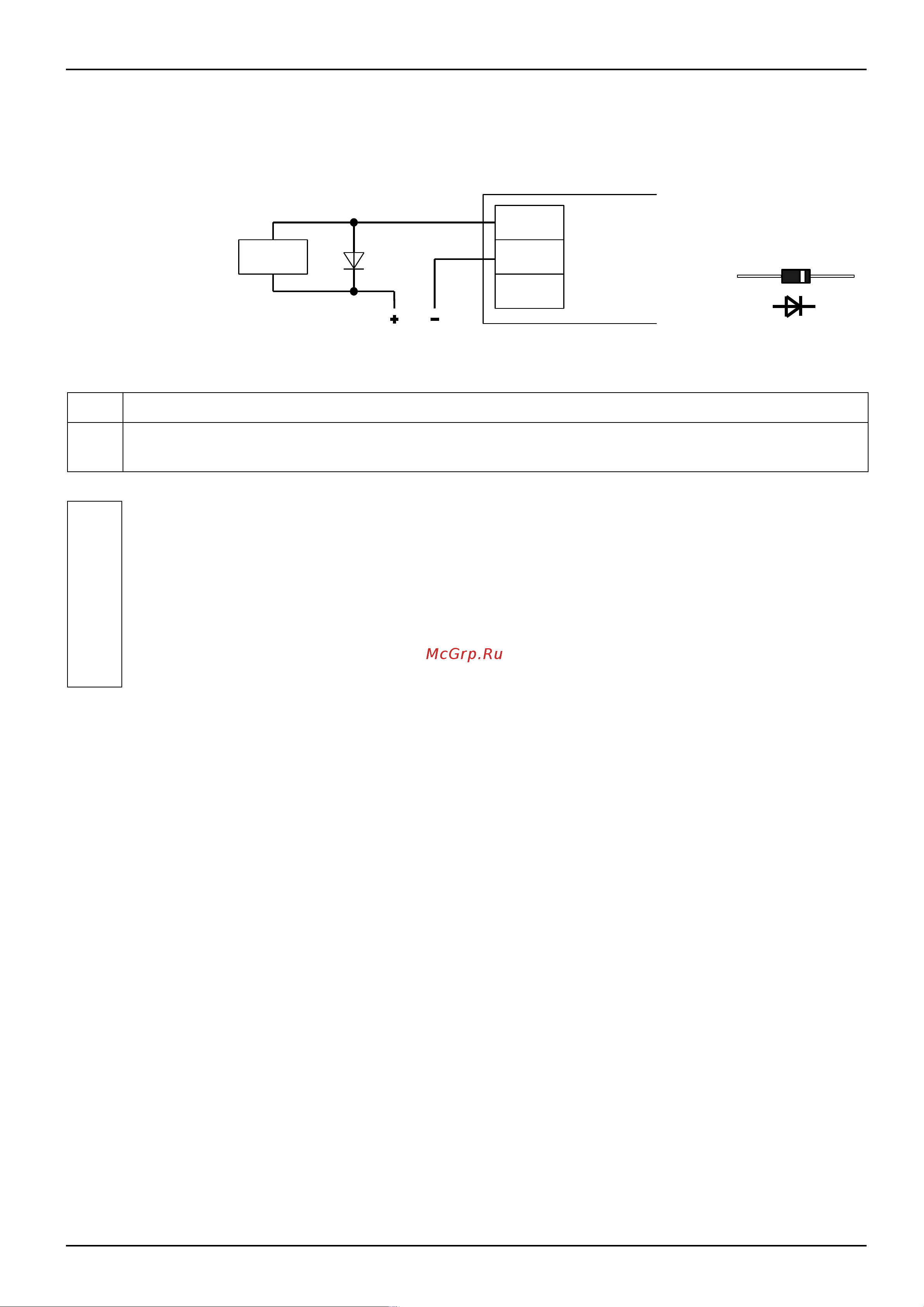

Рисунок 32. Пример подключения электромеханического замка для первой двери.
VD1 Защитный диод 1N4007, входит в комплект поставки контроллера.
Vp Питание замка (возможно использование единого блока питания для замка и
контроллера).
!
Категорически запрещается использование замков с не подключёнными защитными
диодами!
ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может
достигать нескольких сотен вольт.
При отсутствии защитного диода за счёт искрообразования происходит обгорание
контактов реле и выход его из строя, а при использовании общего блока питания
для замка и контроллера высоковольтные помехи на линии питания могут
вызывать сбои в работе контроллера.
стр. 72 из 400
VD1
Замок
Vp
NO2
COM2
NC2
Клеммы
контроллера
КатодАнод
Диод 1N4001...4007
