Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.5.7 FAAC E721.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».
Блок управления FAAC E721 необходимо запрограммировать следующим образом: в списке
функций программирования 1-го уровня выбрать пункт L0 (функция «Логика работы») и установить
в нём значение C (режим «Присутствие оператора»).
Остальные настройки не влияют на работу СКУД.

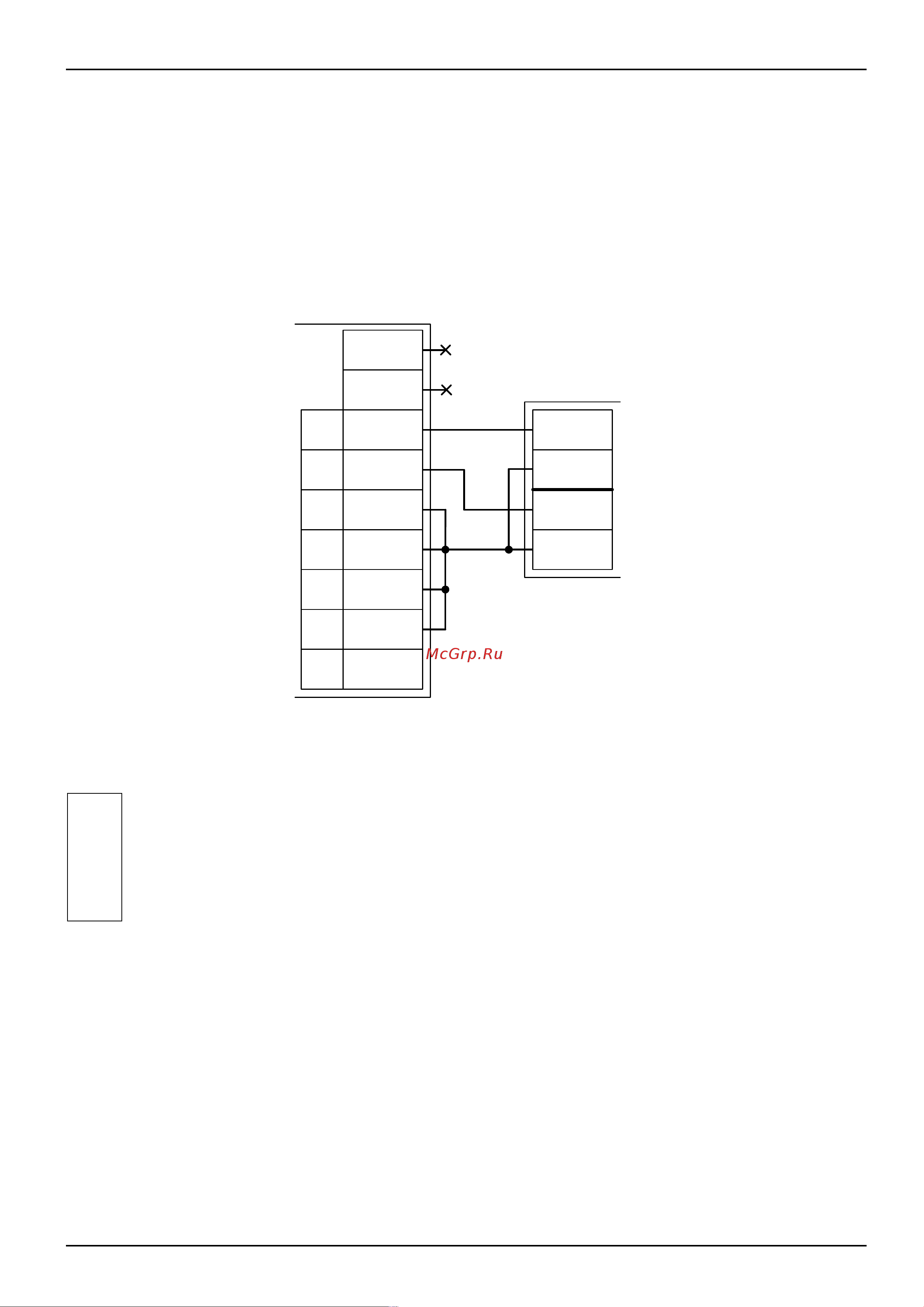

Рисунок 169. FAAC E721.
Остальные клеммы блока подключаются согласно оригинальной инструкции на блок управления
ворот FAAC E721.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
стр. 252 из 400
NO1
COM1
NO2
COM2
OPEN A
OPEN B
STOP
FSW OP
GND
FSW CL
1
3
5
4
6
7
Клеммы
контроллера
Клеммы
контроллера
FAAC E721
+24V8
ОткрытьЗакрыть
BUS
BUS
