Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.2.9 PERCo-KT02 и KT05.3.
!
Внимание! Данные электроные проходные предназначены только для
подключения к СКУД PERCo S20. Подключение к СКУД «Sigur» осуществляется с
частичной потерей их функциональности (не работают встроенные в турникет
считыватели и мнемоническая индикация).
При подборе оборудования для СКУД выбирайте стандартные модели
турникетов PERCo, такие как TB01, TBC01 и т.п.
Контроллер должен быть переключён в режим импульсного управления и работы с нормально
замкнутыми датчиками прохода по прямой схеме. Для этого выберите на контроллере типовую
конфигурацию «Турникет, импульсное управление»
Подключение производится к разъёму блока механики проходной. Встроенный контроллер PERCo
полностью исключается из схемы.

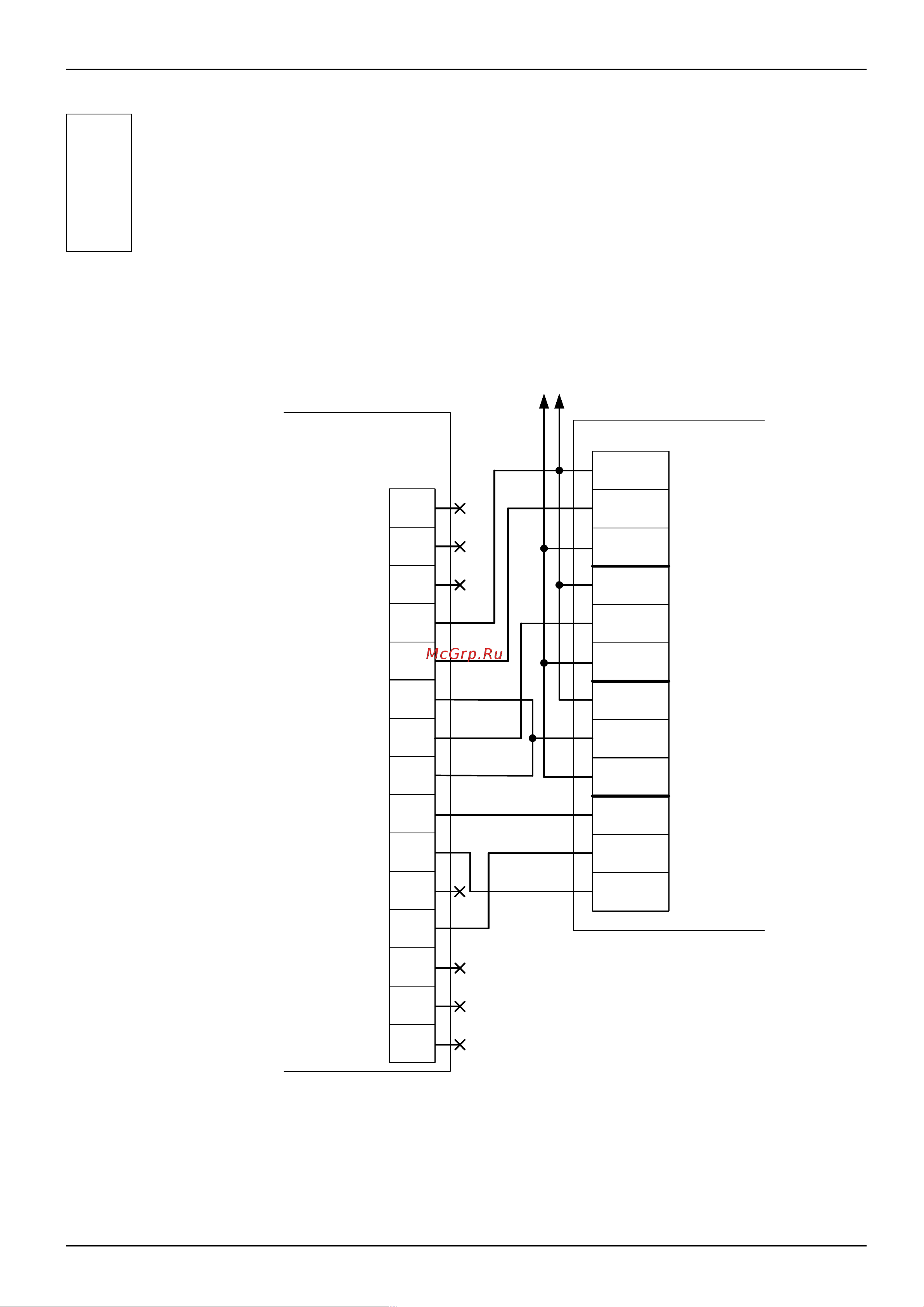

Рисунок 73. PERCo-KT02 и KT05.3.
стр. 141 из 400
Контакты разъёма
DB-15 блока
механики PERCo
7
Клеммы контроллера
Питание оптодатчиков +12В
Мотор «Выход»
Мотор «Выход»
Мотор «Вход»
Мотор «Вход»
Питание оптодатчиков
«общий»
Оптодатчик «Вход»
Оптодатчик «Выход»
NO1
COM1
NC1
NO2
COM2
NC2
D1
D2
GND
NO3
COM3
NC3
8
9
10
12
Индикация «Выход»
Индикация «Стоп»
Индикация «Вход»
- 12 В +12 В
11
13
14
15
5
6
4
2
3
1
