Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.26 Турникеты CAME.
Приведены схемы подключения турникета CAME с платами управления TOR100 и TOR300.
Например, модели Twister или SALOON40.
12.26.1 CAME TOR100.
Из-за особенностей электроники турникета (неотключаемый таймер времени ожидания прохода и
отсутствие выходов датчиков прохода) существуют определённые ограничения на его
функционирование в составе СКУД:
● Невозможны постоянная разблокировка турникета с клиентского места СКУД, автоматическая
разблокировка при пожаре и изменение времени ожидания прохода.
● Факт доступа фиксируется системой сразу же после идентификации, без контроля поворота
планок турникета.
12.26.1.1 Подключение считывателей.
Считыватели подключаются к клеммам контроллера согласно разделу 6.3 Подключение
считывателей и контакторов, общие сведения.
Порт Использование
PORT 1 Считыватель «выход»
PORT 4 Считыватель «вход»
Таблица
34
. Назначение считывателей для CAME TOR100.
12.26.1.2 Настройки точек доступа.
В программе «Клиент» необходимо добавить две точки доступа (ТД). Первая ТД будет отвечать за
выход, вторая – за вход.
12.26.1.3 Подключение турникета.
Контроллер должен быть переключён в режим «две двери» с импульсным управлением замками и
нормально замкнутыми датчиками прохода. Для этого выберите на контроллере типовую
конфигурацию «Две двери, импульсное управление»

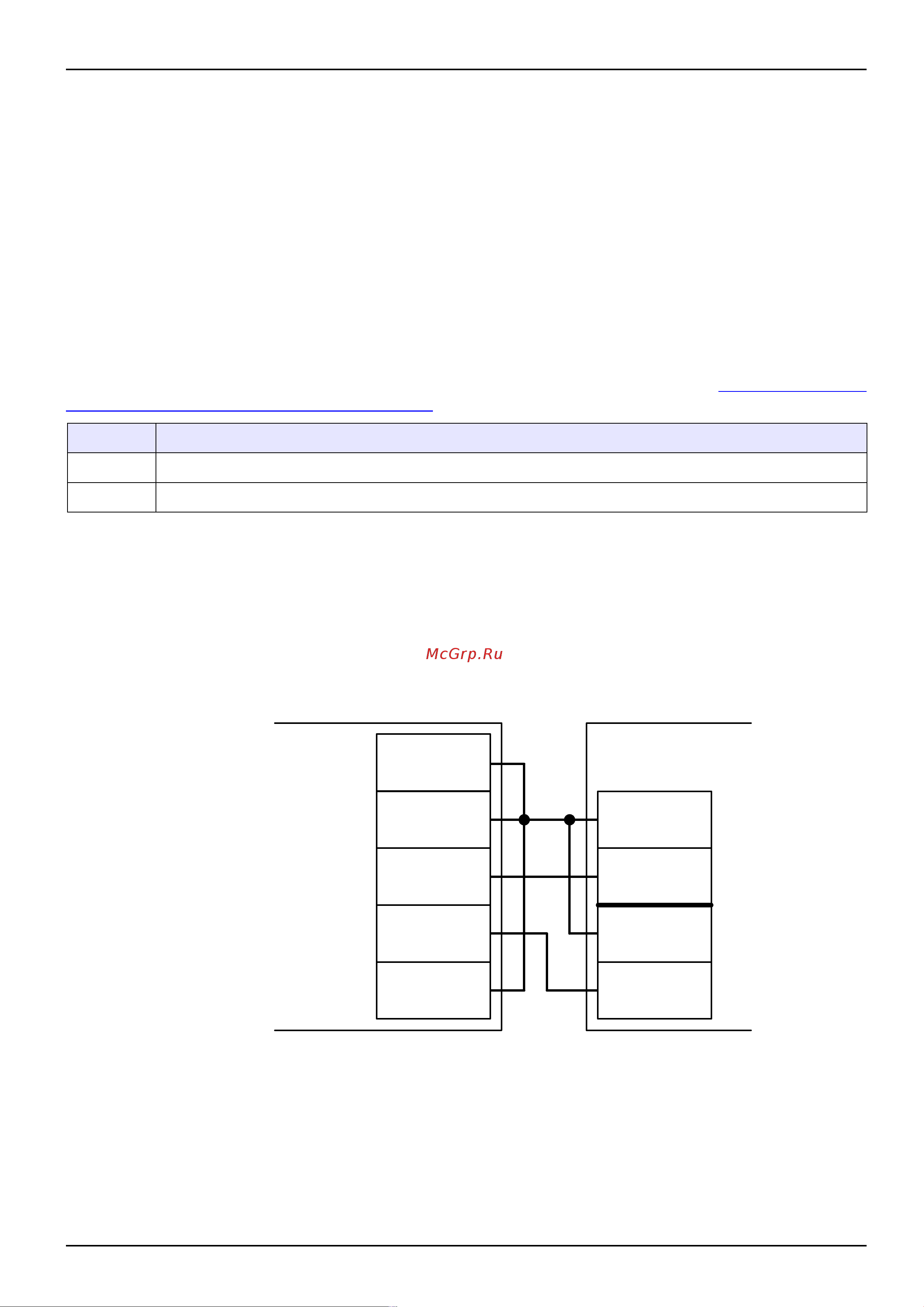

Рисунок 146. CAME TOR100.
