Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
9.2 Датчики открытия дверей (герконы).
Датчик открытия двери используется для регистрации факта прохода или взлома двери.
!
Внимание! При не подключённом датчике открытия двери:
● Контроллер не сможет регистрировать взломы двери.
● Контроллер не сможет регистрировать удержания двери (когда дверь открыли и
удерживают дольше заданного в настройках контроллера времени).
● Контроллер не сможет отпирать дверь с электромеханическим замком после
каждого прохода при разблокировке (ручной или пожарной).
● В некоторых случаях будет некорректно обрабатываться функция зонального
контроля (если человек поднёс карточку, но не прошёл).
● Открытый контроллером замок будет запираться только по таймеру, а не сразу
при закрытии двери.
Как правило, в качестве датчика используется геркон (герметичный контакт, управляемый
магнитом).

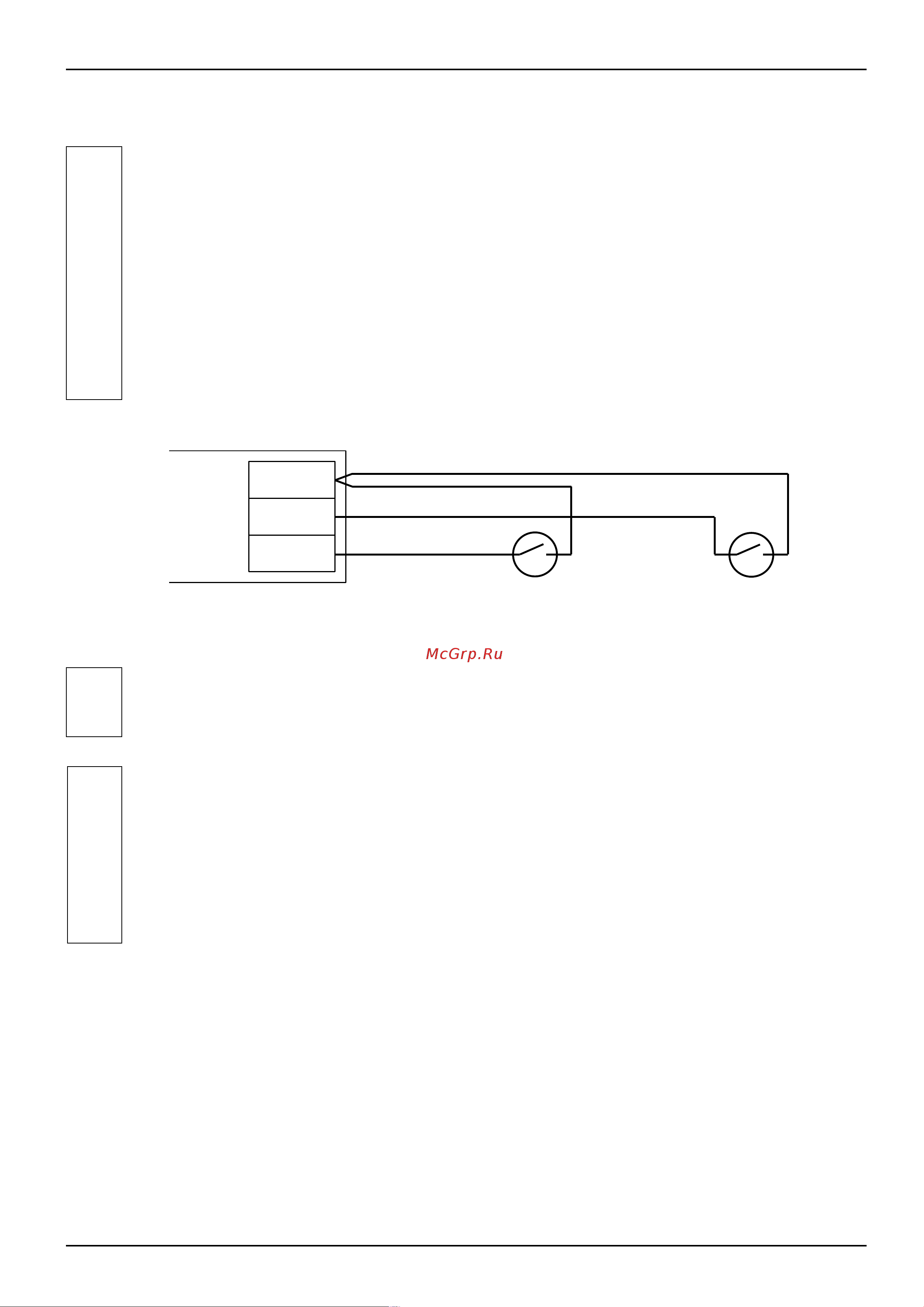

Рисунок 39. Подключение датчиков открытия дверей.
!
Внимание! Если датчик открытия двери отсутствует, не устанавливайте на клеммы
D1 и D2 перемычки - в этом случае контроллер не будет фиксировать факты
доступа (т. к. для него дверь будет всегда закрыта).
!
Внимание! В некоторые модели электромагнитных замков встроен датчик Холла.
Категорически не рекомендуется подключать данный датчик в качестве датчика
открытия двери — он выполняет совершенно иную функцию и не может заменить
собой геркон. Датчик Холла предназначен для мониторинга состояния замка и
выявления ситуаций его неисправности.
При желании возможно подключить датчик Холла к незадействованным клеммам-
входам (D1-D10) контроллеров Sigur. В настройках контроллера тогда надо указать
выполнение данной клеммой функции «Дверь: Датчик Холла».
стр. 85 из 400
D2
GND
Геркон двери 2
Клеммы
контроллера
D1
Геркон двери 1
