Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
6.3.3 Считыватели и контакторы с интерфейсом Touch memory.
Электрические характеристики стандартного интерфейса Touch memory обеспечивают
гарантированную дальность подключения считывателей до 15 м. В идеальных условиях можно
добиться дальности вплоть до 50 метров.
!
Тип интерфейса подключённого считывателя определяется контроллером в момент
подачи питания. Соответственно, перемычка между клеммами DATA0 и LED2 должна
быть установлена до подачи питания на контроллер, иначе будет установлен тип
интерфейса Wiegand и считыватель работать не будет.
Для подключения контактора ТМ используются клеммы GND, DATA0, LED2 и, при необходимости,
LED1.

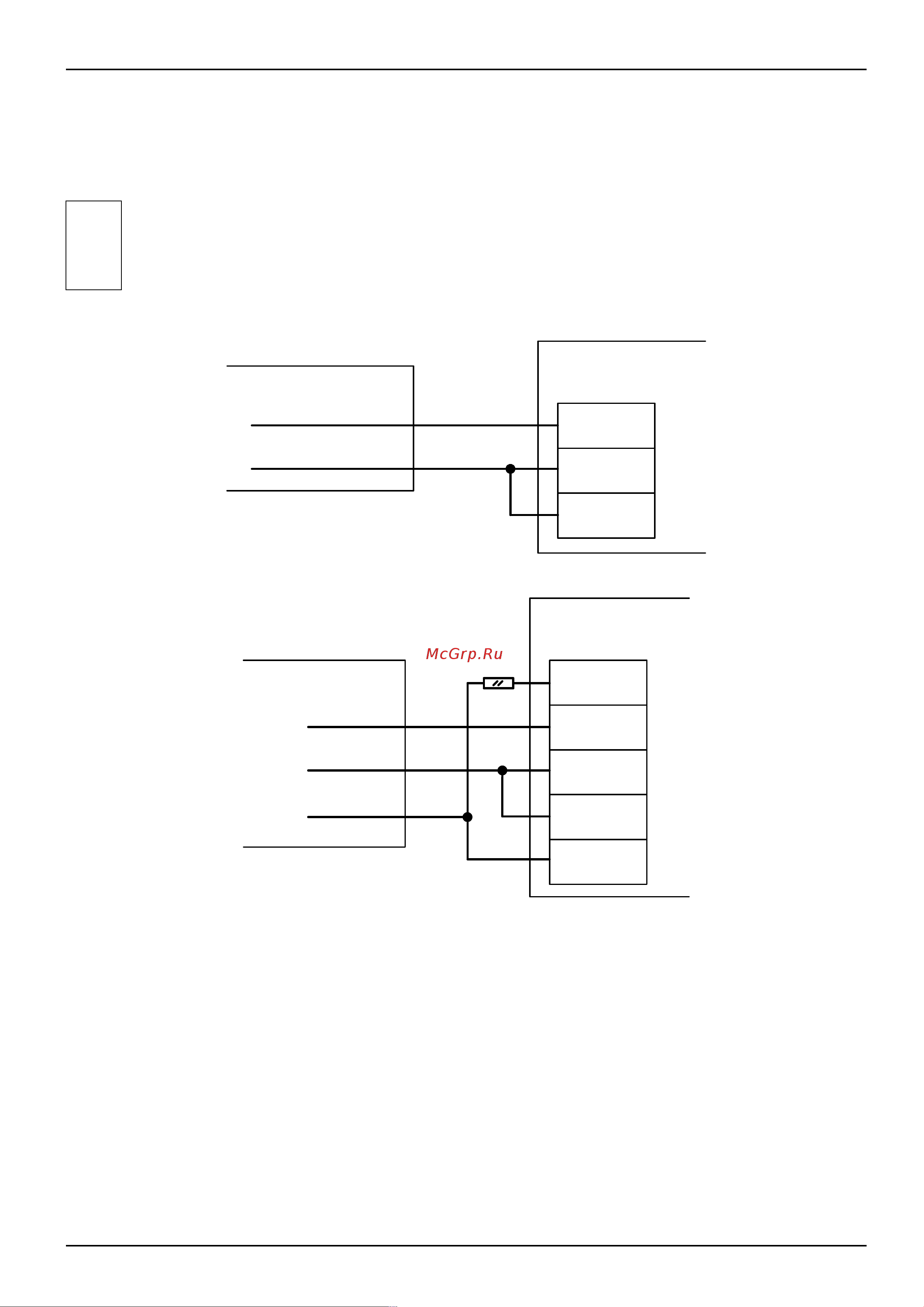

Рисунок 6. Пример подключения контактора Touch memory.
Рисунок 7. Пример подключения контактора Touch memory со встроенным светодиодом 1.
стр. 21 из 400
DATA0
LED2
GND
Клеммы
контроллера
Контактор ТМ
1-WIRE
GND
DATA0
LED2
LED1
+VR
GND
Клеммы
контроллера
Контактор ТМ
1-WIRE
GND
LED
R1
1,5K
