Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.15.3 GUNNEBO с платой управления HE84/3.
Контроллер для работы с турникетами Gunnebo, оборудованными платой управления HE84/3
(модели DL600, Simplex, Simplex ATT и т.п.) должен быть переключён в режим импульсного
управления и работы с нормально разомкнутыми датчиками прохода по упрощённой схеме. Для
этого выберите на контроллере типовую конфигурацию «Турникет, импульсное управление»
Параметр «Время ожидания прохода» для контроллера должен быть выставлен в соответствии с
настройками платы управления (потенциометры RV1 и RV2), по умолчанию - 8 секунд.
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера установите функции:
Функция - «Линия датчика «Выход» прохода», Точка доступа 1, клемма D1 — нормально разомкнут.
Функция - «Линия датчика «Вход» прохода», Точка доступа 1, клемма D2 — нормально разомкнут.
Из-за особенностей электроники турникета (не отключаемый таймер времени ожидания прохода и
нестандартное исполнение пульта управления) существуют определённые ограничения на его
функционирование в составе СКУД:
● Подключение пульта управления возможно только непосредственно к блоку управления
турникета. Все проходы, разрешённые с пульта управления, будут регистрироваться в СКУД
либо как факты взлома, либо все несанкционированные срабатывания датчиков прохода будут
регистрироваться как проходы с пульта (в зависимости от настроек контроллера).
● Недоступен режим постоянной разблокировки турникета с клиентского места СКУД.
● Возможны конфликтные ситуации при одновременном проходе по карточке и нажатии кнопок
пульта.
Перемычки JP4 и JP5 на плате управления HE84/3 должны быть установлены в положение «3-6».

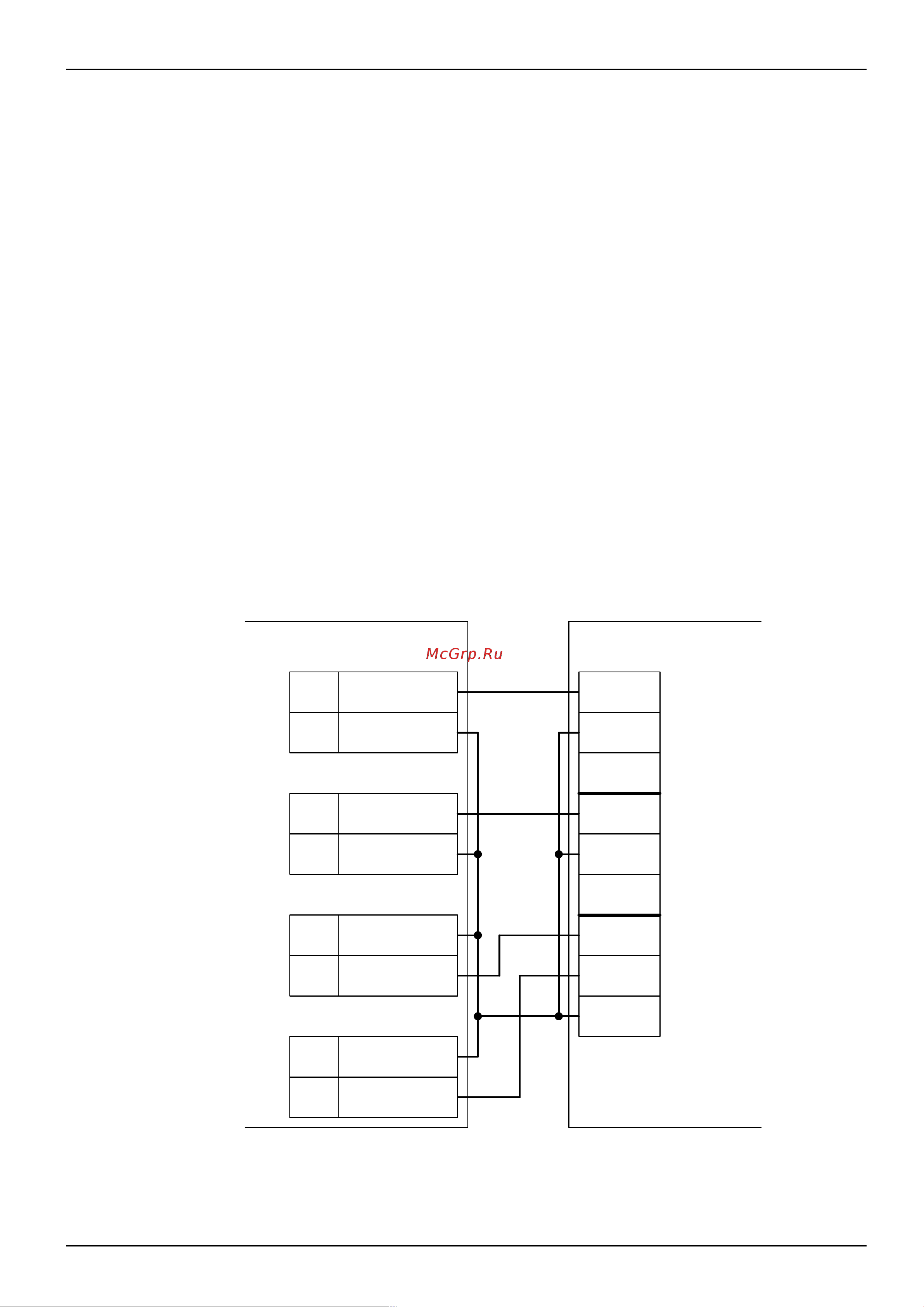

Рисунок 126. Gunnebo HE84/3.
стр. 194 из 400
3
Плата управления HE84/3
4
разрешение
GND
разрешение
GND
общий
НО контакт
3
4
1
2
Клеммы контроллера
NO
COM1
NC
NO
COM2
NC
D1
D2
GND
Y4
Y8
общий
НО контакт
1
2
Y3
Y7
