Оборудование и
органы управления
КЛЮЧИ К АВТОМОБИЛЮ
К автомобилю прилагаются два
ключа с металлической биркой, ка-
ждый из которых служит как для от-
крывания замков передних дверей
и крышки багажного отделения, так
и для включения зажигания.

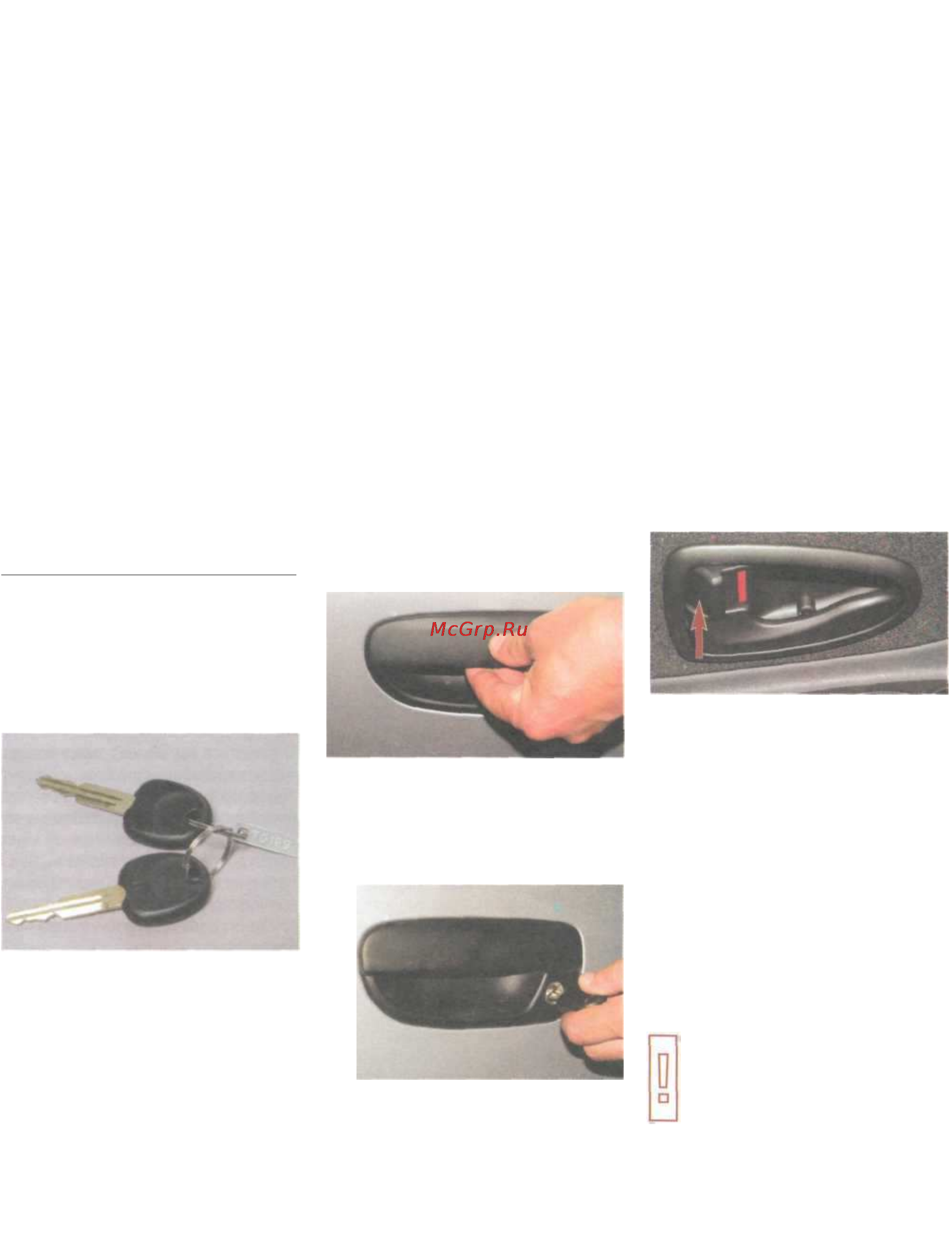

Комплект ключей к автомобилю
На бирке выбит идентификацион-
ный номер, по которому в случае
утери ключей можно изготовить
новый комплект. В головку ключа
автомобиля, оснащенного проти-
воугонной системой, встроен
транспондер (электронный ключ),
код которого занесен в память
электронного блока — иммоби-
лайзера. Иммобилайзер предна-
значен для блокировки несанкци-
онированного пуска двигателя.
Чтобы открыть дверь снаружи,
поднимаем ручку и тянем
дверь на себя.
Замки передних дверей отпирают-
ся и запираются снаружи ключом.
Чтобы отпереть замок перед-
ней двери, вставляем в личинку
замка ключ и поворачиваем его
в сторону задней части автомо-
биля.
Для запирания замка двери пово-
рачиваем ключ в противополож-
ную сторону.
Замок любой двери может
быть заблокирован изнутри
автомобиля нажатием клави-
ши блокировки (положение
«LOCK»).
Для открывания заблокированной
двери изнутри поддеваем (отво-
дим) клавишу блокировки замка
и тянем на себя внутреннюю ручку
двери.
Замки дверей можно заблокиро-
вать без использования ключа.
Для этого нажимаем клавишу бло-
кировки замка на открытой двери
и закрываем дверь.
Запирая двери таким обра-
зом, будьте внимательны,
не оставьте ключ зажига-
ния внутри автомобиля.
На внутренней стороне задних две-
рей (около замка) расположены ры-
чаги дополнительной блокировки
замков, которую можно применить
ДВЕРИ
