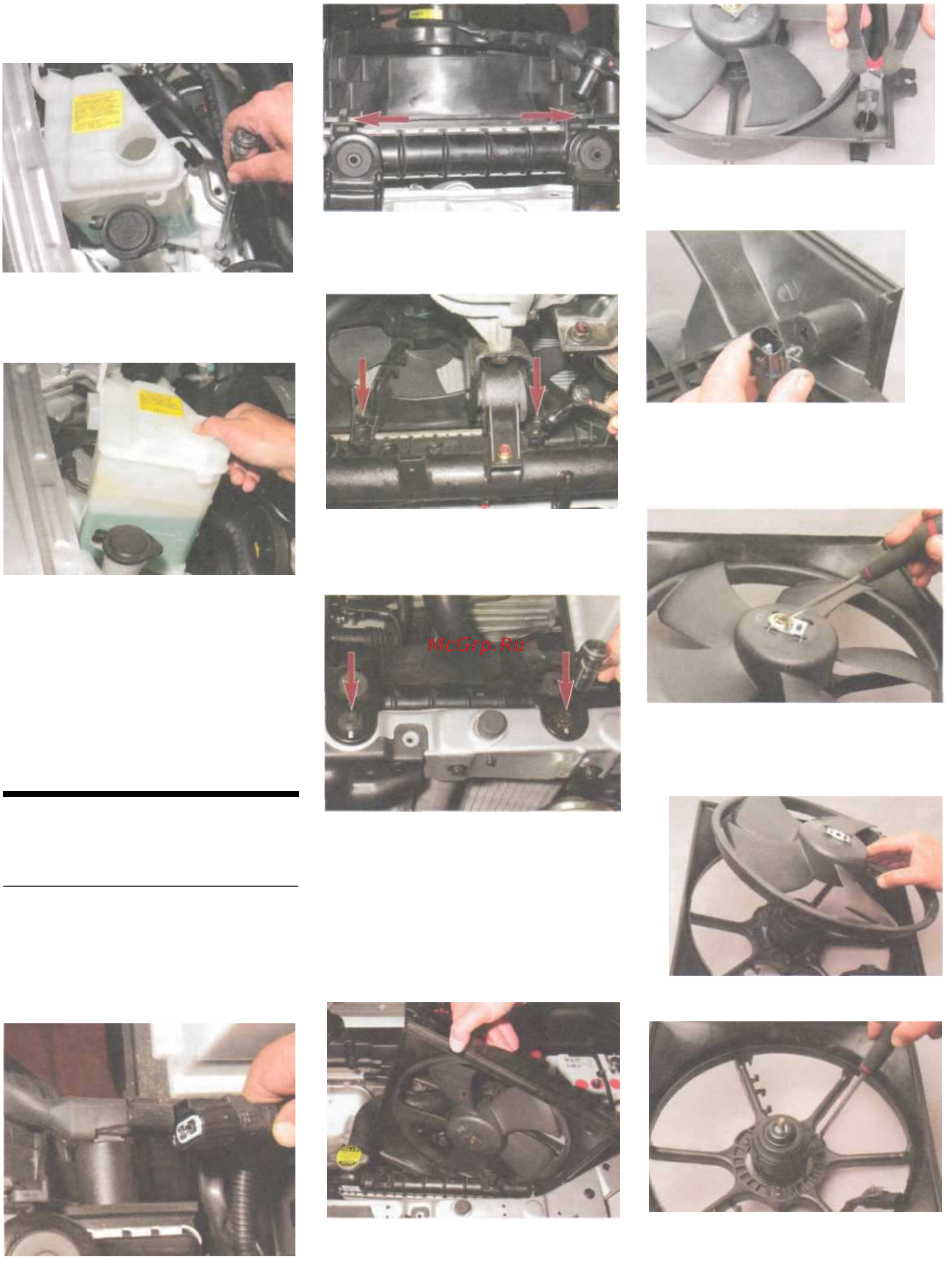

Hyundai Accent [82/230] Снятие электровентилятора радиатора
![Hyundai Accent [82/230] Снятие электровентилятора радиатора](/views2/1011715/page82/bg52.png)
Головкой «на 10» с удлините-
лем отворачиваем гайку и болт
крепления бачка...
...и снимаем бачок.
Выливаем жидкость из бачка в чи-
стую емкость.
Устанавливаем расширительный
бачок в обратной последователь-
ности.
Заливаем жидкость в бачок до не-
обходимого уровня.
СНЯТИЕ
ЭЛЕКТРОВЕНТИЛЯТОРА
РАДИАТОРА
Отсоединяем клемму «минусово
го» провода от вывода аккумуля
торной батареи. Нажав на фикса
тор колодки проводов электро
двигателя вентилятора...
Головкой «на 10» отворачиваем
два болта верхнего крепления
электровентилятора...
...и два болта нижнего крепле-
ния (для наглядности показано
снизу автомобиля).
Головкой «на 10» отворачива-
ем два болта верхних крон-
штейнов крепления радиа-
тора...
...и снимаем кронштейны. Сдвига-
ем радиатор вправо, с тем чтобы
освободить место для извлечения
электровентилятора...
...и вынимаем его.
Для замены электродвигателя вен-
тилятора...
...пассатижами с узкими губка-
ми сжимаем фиксатор...
...и снимаем колодку проводов
с кожуха вентилятора.
Вынимаем жгут проводов из дер-
жателей на кожухе.
Поддев отверткой...
...снимаем с вала электродвигате-
ля стопорную шайбу...
Крестообразной отверткой от-
ворачиваем три винта крепле-
ния...
При необходимости отсоединяем
шланги от крышки.
...
отсоединяем
колодку
.
...
и
крыльчатку
.
