120

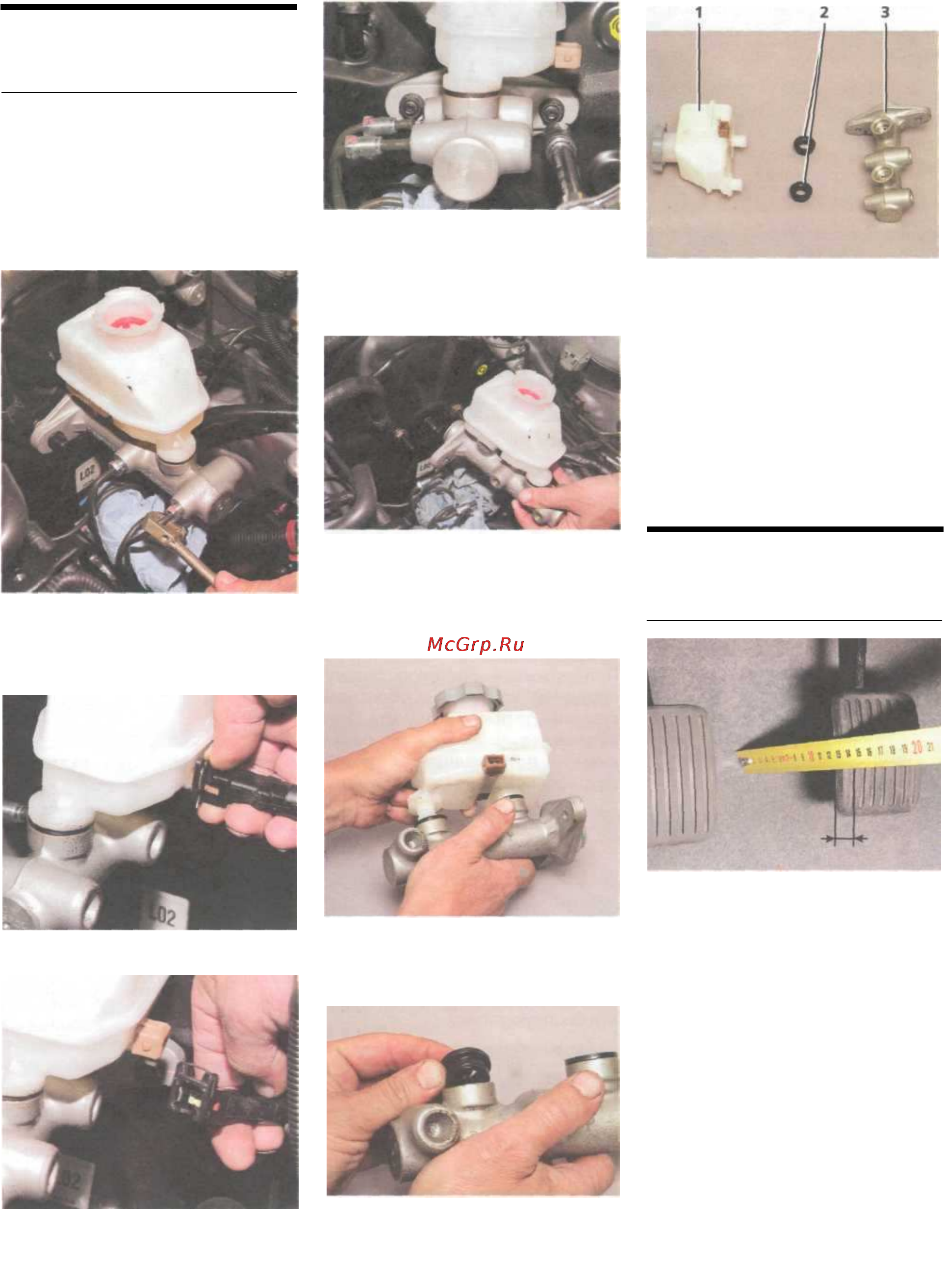

СНЯТИЕ ГЛАВНОГО
ТОРМОЗНОГО
ЦИЛИНДРА
Отворачиваем крышку бачка и ре-
зиновой грушей или шприцем
откачиваем из него тормозную
жидкость.
Подкладываем под штуцеры тру-
бок ветошь для сбора остатков вы-
текающей жидкости.
Ключом «на 11» (для тормоз-
ных трубок) отворачиваем два
штуцера тормозных трубок...
...и отводим их от цилиндра.
...отсоединяем колодку прово-
дов датчика недостаточного
уровня тормозной жидкости.
Головкой «на 12» с удлините-
лем отворачиваем две гайки
крепления главного тормозно-
го цилиндра к вакуумному уси-
лителю...
...и снимаем цилиндр.
Для снятия бачка поддеваем его
отверткой снизу, преодолевая со-
противление резиновых соедини-
тельных втулок...
...и снимаем бачок.
Для замены соединительной
втулки...
...вынимаем ее из корпуса тор-
мозного цилиндра.
Аналогично вынимаем другую со-
единительную втулку.
Детали главного тормозного
цилиндра: 1 — бачок; 2 — соедини-
тельная втулка; 3 — корпус
Устанавливаем главный цилиндр
в обратной последовательности.
После установки прокачиваем си-
стему гидропривода тормозов
(см. «Прокачка гидропривода тор-
мозов, замена тормозной жидко-
сти», с. 34).
РЕГУЛИРОВКА
СВОБОДНОГО ХОДА
ПЕДАЛИ ТОРМОЗА
Свободный ход педали тормоза
должен составлять 3-8 мм.
Если свободный ход педали тор-
моза не соответствует норме, ре-
гулируем его. Для этого в салоне
под панелью приборов (см. фото
ниже) отсоединяем колодку про-
водов 1 выключателя сигналов
торможения 3 от колодки жгута
проводов. Освобождаем пласт-
массовый держатель проводов 2.
Ключом «на 17» отворачиваем
контргайку 4 выключателя сигна-
лов торможения.
Вращая выключатель, регулируем
его положение относительно крон-
штейна 5. Затягиваем контргайку
и снова проверяем свободный ход
педали тормоза.
Нажав
на
фиксатор
...
