61
управления в зависимости от рас-
хода воздуха). Во избежание об-
мерзания дроссельного узла при
низкой температуре и высокой
влажности окружающего воздуха
узел снабжен блоком подогрева,
к которому подводится охлаждаю-
щая жидкость системы охлажде-
ния двигателя.
Дроссельный узел
Подачей воздуха в двигатель при
его работе на холостом ходу элек-
тронный блок управляет с помо-
щью регулятора холостого хода,
закрепленного на дроссельном уз-
ле. Регулятор изменяет частоту
вращения коленчатого вала на хо-
лостом ходу. Двигатель регулятора
управляется электронным блоком
управления. Запорный элемент
клапана изменяет проходное сече-
ние канала и обеспечивает регули-
рование расхода воздуха в обход
дроссельной заслонки. Регулятор
холостого хода неразборный и при
выходе из строя подлежит замене.
Регулятор холостого хода

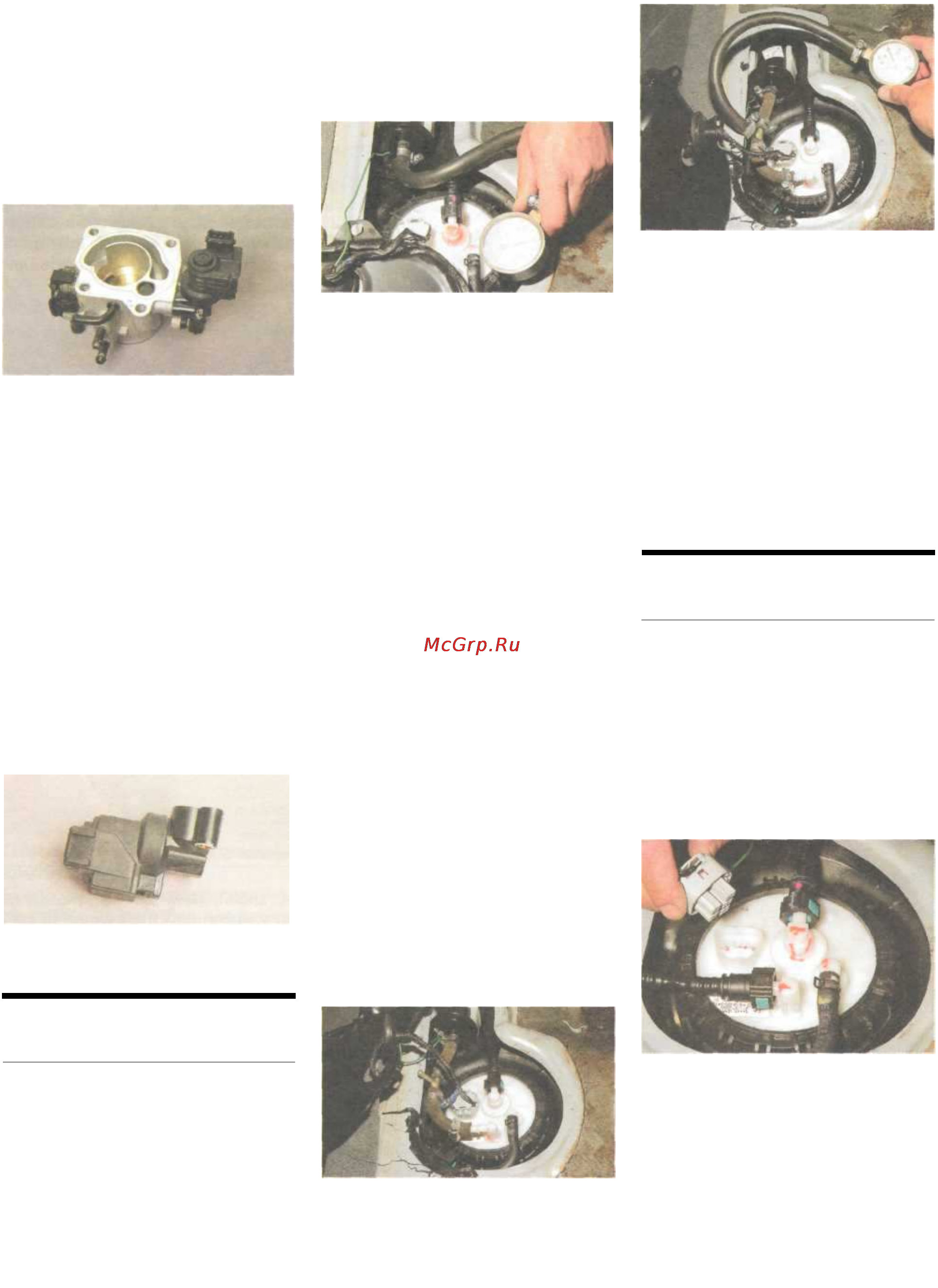

ПРОВЕРКА ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ
Отсоединяем наконечник отводя-
щей трубки от патрубка топливно-
го фильтра (см. «Замена топлив-
ного фильтра», с. 40).
Подсоединяем к патрубку фильтра
отрезок бензостойкого, армиро-
ванного шланга с манометром
и закрепляем шланг на патрубке
хомутом.
Включаем зажигание и проверяем
герметичность в соединениях топ-
ливной магистрали в зоне уста-
новки манометра и переходного
шланга.
Проверяем давление топлива,
которое должно быть не менее
3,5 бар (350 кПа).
В том случае, если давление ниже
3,5 бар, возможны неисправность
топливного насоса, недостаточное
напряжение его питания или не-
герметичность соединения насоса
с крышкой топливного модуля. По-
лезно также проверить не засорен
ли топливный фильтр или сетчатый
фильтр в топливном модуле. Для
проверки топливного фильтра
необходимо его снять (см. «Заме-
на топливного фильтра», с. 40),
слить из него остатки топлива и че-
рез отрезок шланга продуть ртом.
Сопротивление проходу воздуха
при продувке должно быть незначи-
тельным. Проверку герметичности
соединения насоса с крышкой топ-
ливного модуля и состояния сетча-
того фильтра топливного модуля
проводим после его демонтажа
(см. «Снятие топливного модуля»).
В случае сильного загрязнения сет-
чатого фильтра очищаем и промы-
ваем его. Для проверки работоспо-
собности регулятора давления от-
соединяем наконечник трубки от
патрубка крышки топливного моду-
ля, подводящего топливо к регуля-
тору давления.
Соединяем отводящий патру-
бок топливного фильтра и пат-
рубок крышки топливного мо-
дуля шлангом с тройником.
К свободному патрубку тройни-
ка подсоединяем шланг с мано-
метром. Шланги на патрубках
закрепляем хомутами.
Включив зажигание, определяем
давление в топливной системе.
При исправном регуляторе давле-
ние в системе должно составлять
3,5 бар. В противном случае неис-
правен регулятор давления топ-
лива или нарушена герметич-
ность его установки в топливном
модуле.
СНЯТИЕ ТОПЛИВНОГО
МОДУЛЯ
Отсоединяем клемму «минусово-
го» провода от вывода аккумуля-
торной батареи.
Снимаем подушку заднего сиде-
нья (см. «Снятие заднего сиде-
нья», с. 145) и снимаем крышку
лючка топливного фильтра и мо-
дуля (см. «Замена топливного
фильтра», с. 40).
Отсоединяем колодку жгута
проводов от топливного мо-
дуля.
Сбрасываем давление в топлив-
ной системе (см. «Замена топлив-
ного фильтра», с. 40).
Пассатижами сжимаем хомут кре-
пления шланга, идущего к двуххо-
довому клапану и сдвигаем хомут
по шлангу.
