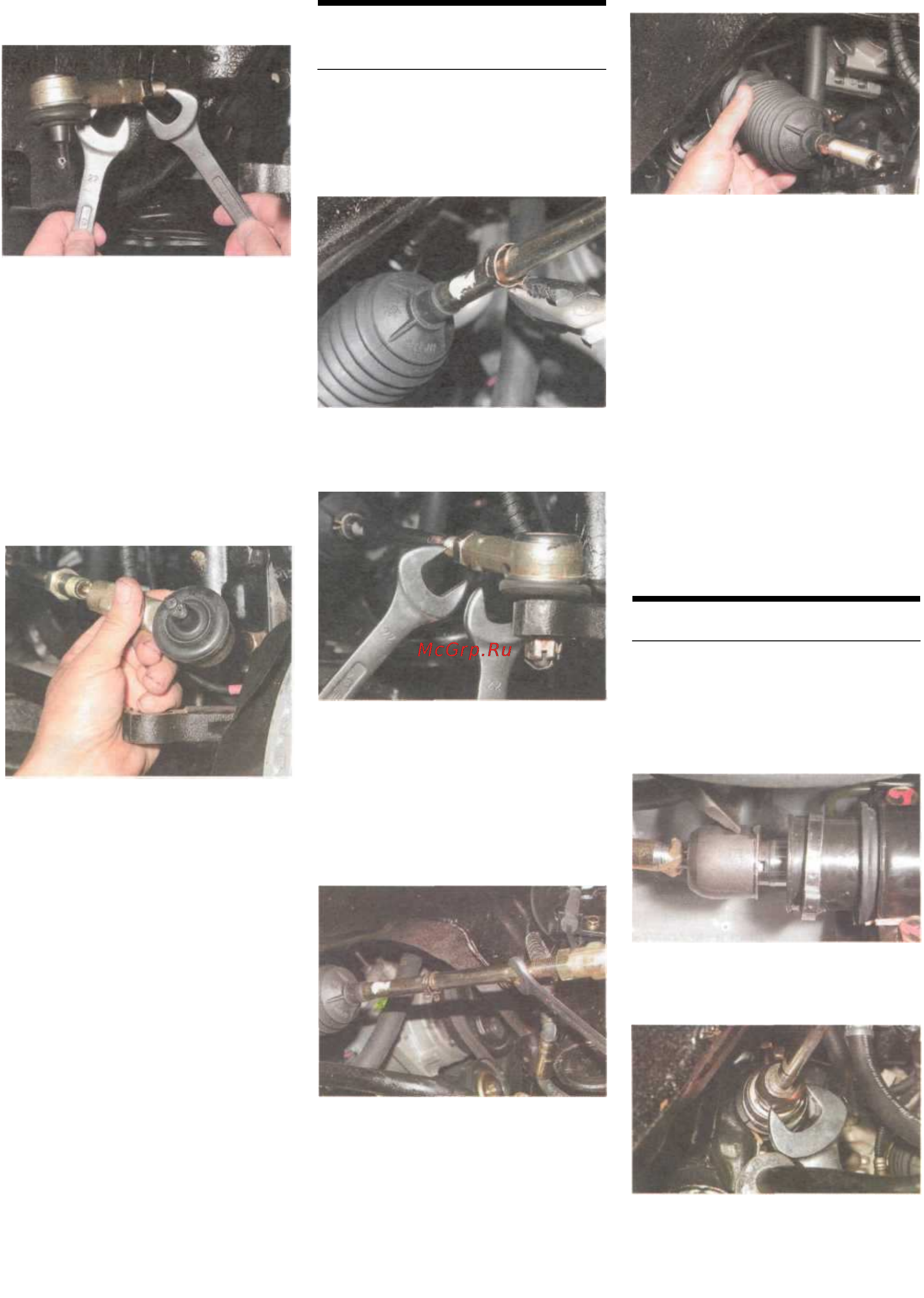

114
...ключом «на 22» ослабляем
затяжку его контргайки, удер-
живая наконечник за грани
ключом того же размера.
Чтобы приблизительно сохранить
схождение колес при установке
нового наконечника отворачиваем
контргайку до конца резьбы и на-
матываем изоляционную ленту на
резьбу заподлицо с торцом нако-
нечника (также можно подсчитать
количество оборотов при отвора-
чивании наконечника).
Отворачиваем наконечник.
Перед установкой проверяем но-
вый наконечник: защитный чехол
не должен иметь повреждений,
а его кромки плотно прилегать
к корпусу и пальцу шарнира. Шаро-
вой палец должен поворачиваться
в наконечнике без заеданий и не
иметь люфтов.
Заворачиваем новый наконечник
на подсчитанное количество обо-
ротов или до края изоляционной
ленты. Вводим шаровой палец
наконечника в проушину рычага
поворотного кулака и затягиваем
гайку его крепления. Фиксируем
наконечник на рулевой тяге
контргайкой. Устанавливаем ко-
лесо.
Проверяем и при необходимости
регулируем схождение передних
колес (см. «Углы установки перед-
них колес», с. 100).
ЗАМЕНА ЧЕХЛА
РУЛЕВОЙ ТЯГИ
Заменяем чехол при обнаружении
в нем трещин и разрывов. Работу
проводим на смотровой канаве
или эстакаде. Снимаем переднее
колесо.
Сжав пассатижами концы мало-
го хомута, сдвигаем его с чехла
на тягу.
Ключом «на 22» ослабляем за-
тяжку контргайки наконечника
рулевой тяги, удерживая нако-
нечник за грани ключом того
же размера.
Чтобы сохранить схождение колес,
помечаем угловое положение тяги
относительно наконечника.
Ключом «на 13» выворачиваем
тягу из наконечника, считая при
этом количество оборотов.
Отворачиваем и снимаем контр-
гайку наконечника. Освобождаем
большой хомут чехла тяги...
...и снимаем с тяги чехол.
Осматриваем шаровой шарнир
рулевой тяги. Если в него попала
грязь и появился люфт, заменяем
рулевую тягу (см. «Замена рулевой
тяги»).
Если шаровой шарнир находится
в удовлетворительном состоя-
нии, наносим на него смазку, на-
деваем новый чехол и вворачива-
ем тягу в наконечник, ориентиру-
ясь по меткам. Закрепляем чехол
хомутами. Этот способ позволяет
не нарушить схождение колес. Но
в случае сомнений можно прове-
рить углы установки передних ко-
лес на СТО.
ЗАМЕНА РУЛЕВОЙ ТЯГИ
Работу проводим на смотровой ка-
наве или эстакаде. Снимаем пе-
реднее колесо. Снимаем чехол ру-
левой тяги (см. «Замена чехла ру-
левой тяги»).
Зубилом расконтриваем сто-
порную шайбу корпуса шаро-
вого шарнира тяги.
Ключом «на 36»...
...или трубным ключом отворачи-
ваем тягу, вращая корпус шарнира.
Для замены наконечника...
