29
ПРОВЕРКА
АВТОМОБИЛЯ
ПЕРЕД ВЫЕЗДОМ
Для обеспечения безопасности
движения и увеличения срока
службы автомобиля перед выез-
дом необходимо провести наруж-
ный и внутренний осмотр автомо-
биля.
Пр о д о лжите л ьность осмо т р а
и подготовки автомобиля к выез-
ду зависит от того, насколько хо-
рошо вы знаете свой автомобиль
и насколько часто им пользуетесь.
В процессе эксплуатации вы узнае-
те о темпе расходования масла
в двигателе и коробке передач,
тормозной и охлаждающей жидко-
сти, надежности работы различных
систем и приборов. Это позволит
вам в дальнейшем планировать
свои действия и время на подготов-
ку к выезду. Например, если выяс-
нилось, что двигатель достаточно
интенсивно (пусть и в пределах
нормы) расходует масло, то конт-
ролировать его следует перед каж-
дым выездом. Если же спустя месяц
видимого изменения уровня масла
нет, можно ограничиться ежене-
дельной проверкой. Чем привыч-
нее станут для вас действия по ос-
мотру автомобиля, тем меньше
времени вы будете на них тратить.
При ежедневных поездках такой
осмотр может занимать не более
нескольких минут. Снаружи
автомобиля проверяем:
• давление воздуха в шинах и ос
матриваем шины на предмет
повреждений;
• затяжку гаек крепления колес;
• исправность приборов освеще
ния и сигнализации;
• отсутствие следов подтекания
масла, охлаждающей жидкости,
топлива и тормозной жидкости.
В моторном отсеке проверяем:
• уровень масла в двигателе;
• отсутсвие потеков масла на
картере коробки передач;
• уровень охлаждающей жидко
сти в расширительном бачке си
стемы охлаждения;
• уровень рабочей жидкости в бачке
главного тормозного цилиндра;
• уровень рабочей жидкости в бач
ке гидропривода сцепления;
• уровень рабочей жидкости в бач
ке гидроусилителя рулевого уп
равления;
• наличие жидкости в бачке омы-
вателя ветрового стекла;
• натяжение ремней привода вспо
могательных агрегатов;
• состояние аккумуляторной ба
тареи.
В салоне автомобиля проверяем:
• исправность вакуумного усили
теля тормозов;
• работу приводов сцепления и ко
робки передач;
• величину хода рычага стояноч
ного тормоза;
• исправность звукового сигнала;
• исправность очистителя и омы-
вателя ветрового стекла, указа
телей поворота;
• исправность контрольно-изме
рительных приборов;
• уровень топлива в баке;
• регулировку зеркал заднего
вида;
• исправность механизмов блоки
ровки дверных замков.
ПРОВЕРКА СОСТОЯНИЯ
КОЛЕС И ШИН,
ПЕРЕСТАНОВКА КОЛЕС
Повышенное или пони-
женное давление воздуха
в шине приводит к быст-
рому и неравномерному
износу протектора и ухуд-
шает управляемость авто-
мобиля.
Для продления срока эксплуата-
ции шин необходимо поддержи-
вать в них требуемое давление,
регулярно его проверять и дово-
дить до нормы. Также необходимо
проверять давление в шинах при
существенном понижении или по-
вышении температуры окружаю-
щего воздуха и перед поездкой на
дальнее расстояние.

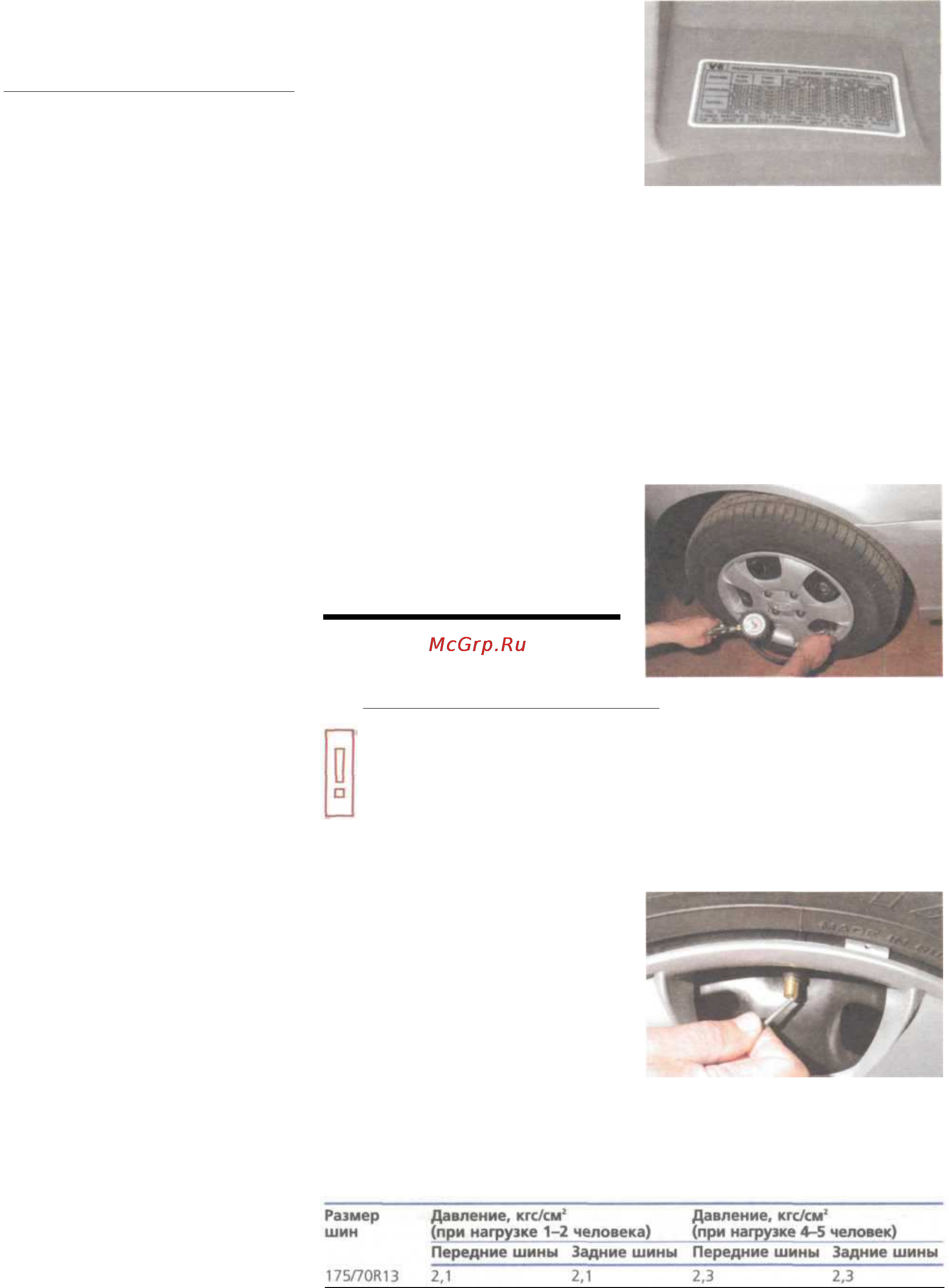

На внутренней стороне крыш-
ки вещевого ящика располо-
жена табличка с указанием ре-
комендуемого давления возду-
ха в шинах.
При продолжительном движении
автомобиля, особенно на высокой
скорости, шины нагреваются и да-
вление в них повышается. Поэтому
давление воздуха проверяем на
холодных шинах, до поездки.
Отворачиваем колпачок колесно-
го вентиля...
...и подсоединяем к вентилю
шинный манометр или насос
с манометром.
Если давление ниже требуемого
(см. таблицу), шинным насосом
или компрессором накачиваем
шину, контролируя давление по
манометру.
Если давление выше требуемого...
...надавив подходящим инстру-
ментом на золотник, выпускаем
воздух из шины небольшими
порциями, проверяя давление.
