229

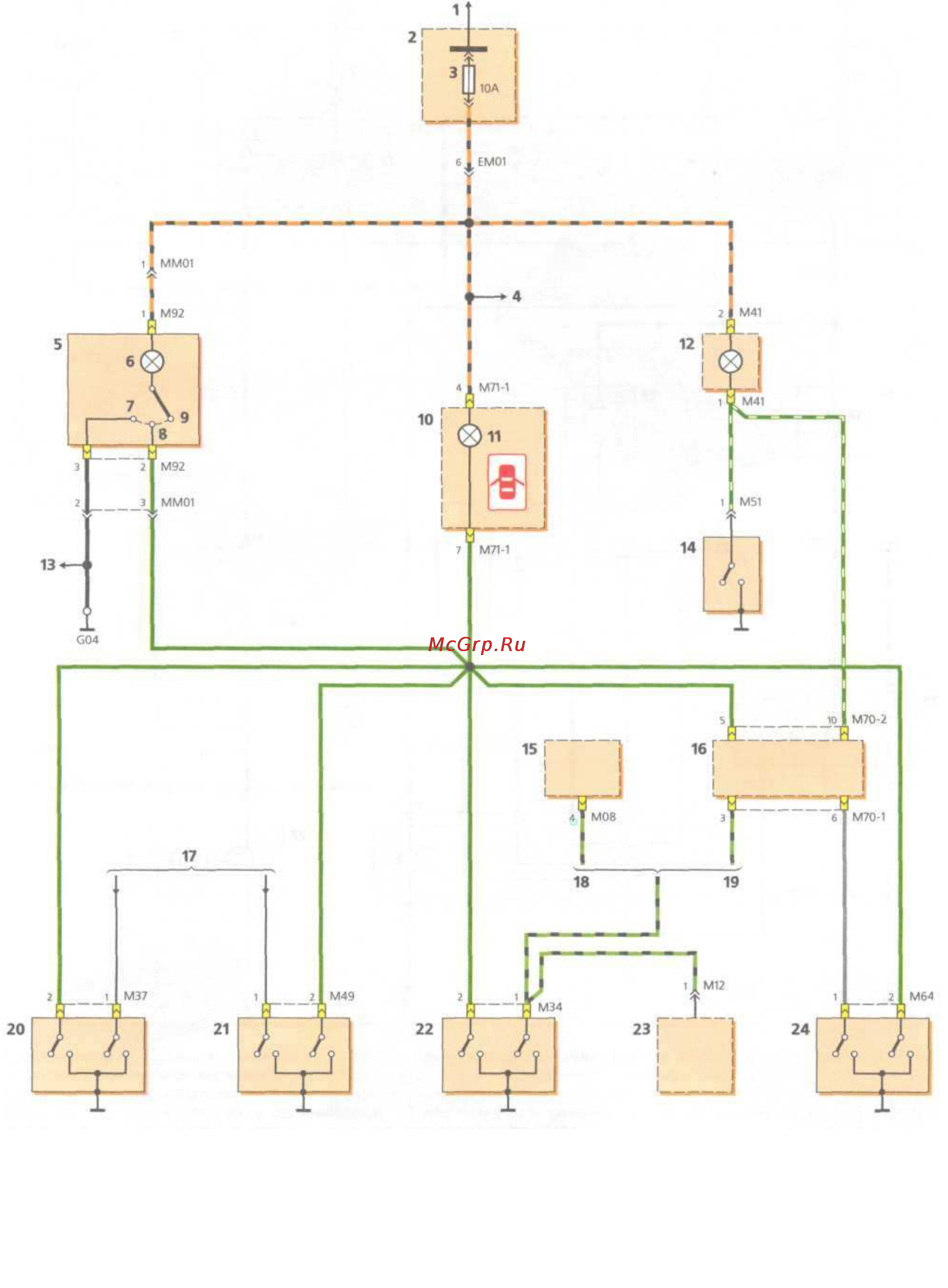

Схема включения ламп освещения салона и подсветки багажника: 1 — к источнику питания; 2 — блок реле
и предохранителей в моторном отсеке; 3 — предохранитель лампы освещения салона; 4 — см. поз. 65 на с. 199; 5 — плафон
лампы освещения салона; 6 — лампа освещения салона; 7 — включено; 8 — включено при открытых дверях; 9 — выключено;
10 — комбинация приборов; 11 — контрольная лампа незакрытой двери; 12 — лампа подсветки багажника; 13 — к таймеру ремня
безопасности (опция); 14 — выключатель лампы подсветки багажника; 15 — таймер ремня безопасности; 16 — ЭБУ охранной
сигнализацией; 17 — не используется; 18 — без ЭБУ охранной сигнализацией; 19 — с ЭБУ охранной сигнализацией; 20 — конце-
вой выключатель левой задней двери; 21 — концевой выключатель правой задней двери; 22 — концевой выключатель левой пе-
редней двери; 23 — зуммер; 24 — концевой выключатель правой передней двери
