55

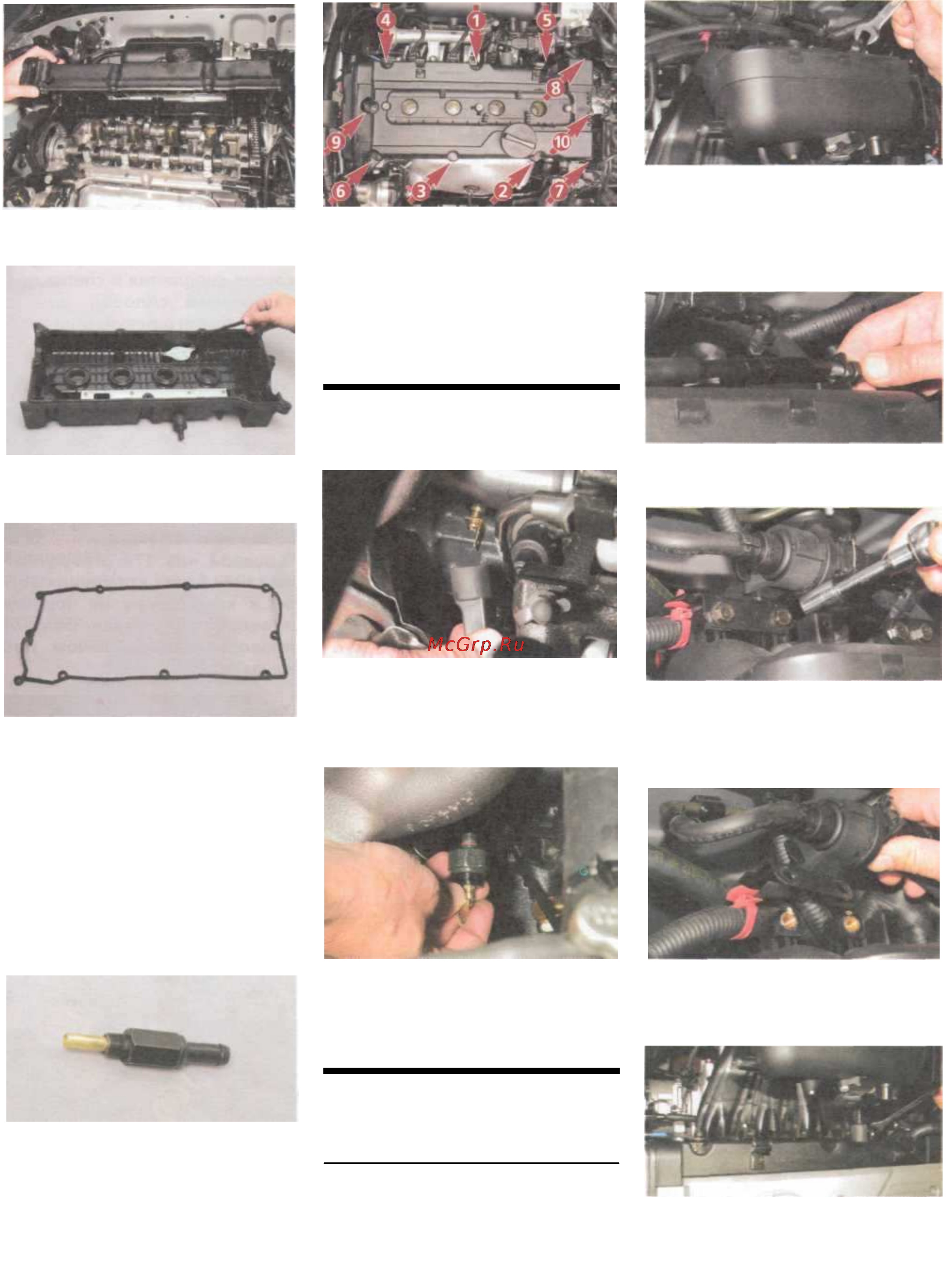

...и снимаем крышку головки
блока цилиндров.
Прокладка крышки головки
блока цилиндров
Ветошью очищаем от остатков
масла паз крышки и привалочную
плоскость головки блока цилинд-
ров и устанавливаем новую про-
кладку.
Для замены клапана вентиляции
картера ключом «на 14» вывора-
чиваем его из отверстия в крышке
и устанавливаем новый.
Клапан шланга вентиляции кар-
тера
Устанавливаем крышку на головку
блока цилиндров, наживляем все
болты крепления крышки и затяги-
ваем их моментом 8-10 Нм.
Порядок затяжки болтов крепле-
ния крышки головки блока ци-
линдров
Устанавливаем снятые детали
в обратной последовательности.
ЗАМЕНА ДАТЧИКА
ДАВЛЕНИЯ МАСЛА
Снимаем с вывода датчика на-
конечник провода с защитным
колпачком.
Накидным ключом «на 24»...
...отворачиваем датчик.
Устанавливаем датчик в обратной
последовательности.
ЗАМЕНА ПРОКЛАДОК
ВПУСКНОГО
ТРУБОПРОВОДА
Снимаем дроссельный узел (см.
«Снятие дроссельного узла», с. 66)
и топливную рампу (см. «Снятие то-
пливной рампы и форсунок, про-
верка форсунок», с. 65).
Ключом сена 14» отворачиваем
на несколько оборотов одну из
гаек крепления наконечника
троса привода дроссельной за-
слонки к держателю...
...и вынимаем из него наконеч-
ник троса.
Головкой «на 10» с удлините-
лем отворачиваем два болта
крепления кронштейна элект-
ромагнитного клапана...
...и отводим электромагнитный
клапан в сторону, не отсоеди-
няя от него шлангов.
Ключом или головкой «на 12»
отворачиваем шесть гаек и три
болта крепления впускного тру-
бопровода...
Вынимаем прокладку из паза
крышки.
