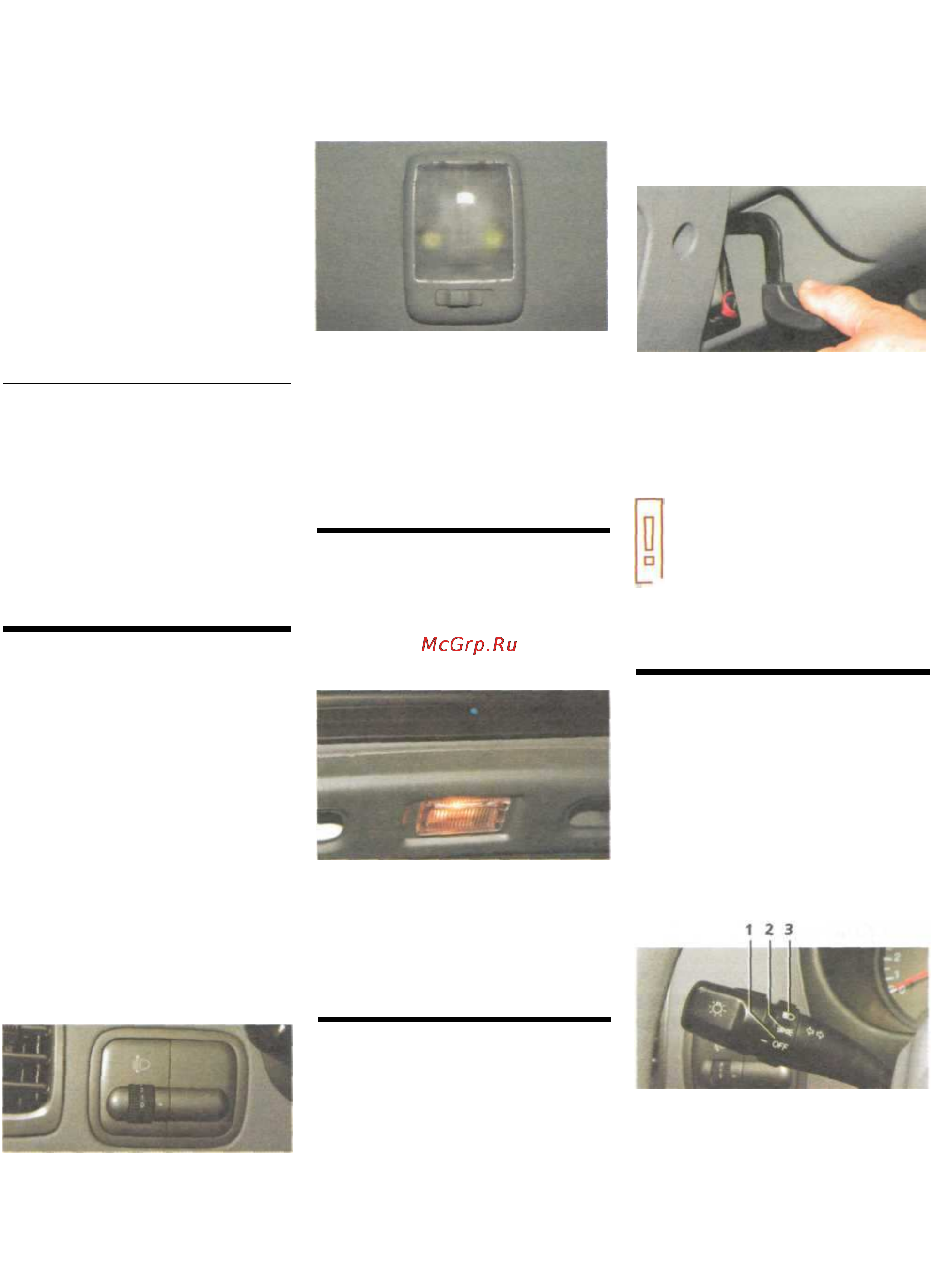

19
ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ
СВЕТОВОЙ СИГНАЛИЗАЦИИ
Для включения аварийной свето-
вой сигнализации нажимаем кла-
вишу 2. При этом начинают рабо-
тать все указатели поворотов
и контрольные лампы в комбина-
ции приборов. Работа аварийной
световой сигнализации не зависит
от положения ключа в замке за-
жигания и переключателя поворо-
тов. Для отключения сигнализа-
ции повторно нажимаем клавишу.
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВА
ЗАДНЕГО СТЕКЛА И НАРУЖНЫХ
ЗЕРКАЛ ЗАДНЕГО ВИДА
Нажимая клавишу 1 (ключ в замке
зажигания должен быть переведен
в положение «ON»), включаем
обогрев заднего стекла и обогрев
наружных зеркал заднего вида.
Повторным нажатием клавиши вы-
ключаем обогрев. Обогрев заднего
стекла и наружных зеркал отключа-
ется автоматически через 15 минут.
РЕГУЛЯТОР НАПРАВЛЕНИЯ
ПУЧКОВ СВЕТА ФАР
Регулятор расположен с левой сто-
роны на панели приборов. Совме-
щение неподвижной метки на кор-
пусе и цифры на кольце регулятора
обеспечивает соответствующую
регулировку фар при следующих
вариантах загрузки автомобиля:
0 — один водитель или водитель
с пассажиром на переднем сиденье;
1 — водитель и четыре пассажира;
2 — водитель, четыре пассажира
плюс полная загрузка багажника;
3 — один водитель плюс полная
загрузка багажника.
Вращением кольца регулятора
изменяем направление пучков
света фар в вертикальной плос-
кости в зависимости от загрузки
автомобиля.
ОСВЕЩЕНИЕ САЛОНА
Плафон освещения салона распо-
ложен в обивке потолка и имеет
трехпозиционный переключатель.
Положения переключателя:
«OFF» — лампа в плафоне не го-
рит даже при открытой двери;
«DR» — лампа загорается при
открытии двери и не горит, ко-
гда она закрыта; «ON» — лампа
горит постоянно
ПЛАФОН ОСВЕЩЕНИЯ
БАГАЖНОГО ОТДЕЛЕНИЯ
Плафон освещения расположен в
багажном отделении под полкой
заднего стекла...
...и включается автоматически
при открывании крышки ба-
гажника.
При закрытии крышки плафон вы-
ключается.
ЗВУКОВОЙ СИГНАЛ
В ступице рулевого колеса устано-
влен выключатель звукового сиг-
нала.
Для подачи звукового сигнала ла-
донью нажимаем кнопку на руле-
вом колесе. Кнопку можно на-
жать, не отрывая рук от обода ру-
левого колеса, для чего пальцем
надавливаем на край кнопки.
РУЛЕВАЯ КОЛОНКА
На автомобиле установлена регу-
лируемая по углу наклона рулевая
колонка.
Для выбора оптимального поло-
жения рулевого колеса...
...отводим вниз рычаг регули-
ровки.
Устанавливаем рулевое колесо
в нужное положение и фиксируем
рулевую колонку, перемещая ры-
чаг в крайнее верхнее положение.
Регулировку положения
рулевой колонки следует
__ проводить только на не-
подвижном автомобиле.
ЦЕНТРАЛЬНЫЙ
ВЫКЛЮЧАТЕЛЬ
ОСВЕЩЕНИЯ
Для включения или выключения
приборов наружного освещения
поворачиваем рукоятку левого
комбинированного подрулевого
переключателя света фар и указа-
телей поворота.
Положения рукоятки централь-
ного выключателя освещения:
1 — наружное освещение выключено;
2 — включены: габаритный свет, освеще
ние номерного знака и подсветка панели
приборов; 3 — включены: габаритный
свет, освещение номерного знака, под
светка панели приборов, горит ближний
свет фар (при включении зажигания)
