Hyundai Accent [88/230] Замена кожуха и ведомого диска сцепления
![Hyundai Accent [88/230] Замена кожуха и ведомого диска сцепления](/views2/1011715/page88/bg58.png)
90

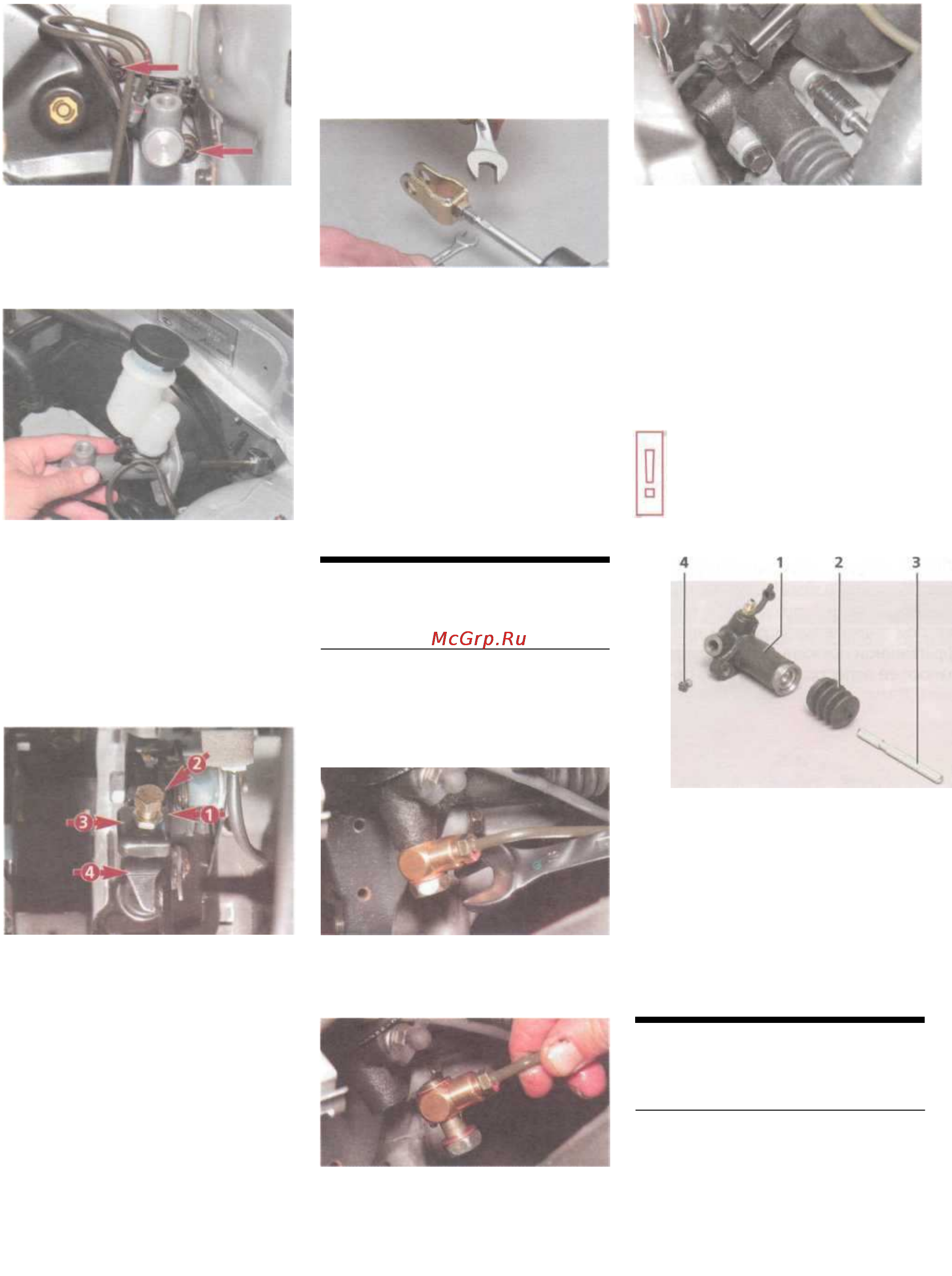

Ключом «на 12» отворачиваем
верхнюю и головкой того же
размера нижнюю гайки крепле-
ния корпуса цилиндра к щитку
передка...
...и снимаем главный цилиндр
со шпилек.
Устанавливаем главный цилиндр
в обратной последовательности.
Прокачиваем гидропривод (см.
«Прокачка гидропривода сцепле-
ния, замена жидкости», с. 36).
Регулируем полный ход педали
сцепления. Для этого...
...необходимо ключом «на 14»
ослабить затяжку контргайки 1
и максимально вывернуть регу-
лировочный болт 2 (упирающий-
ся в упорную площадку педали
4) из кронштейна педального уз-
ла 3 ключом того же размера.
Прикладываем к педали сцепле-
ния линейку и замеряем полный
ход педали (до коврика), который
должен быть равен 130-135 мм.
Удерживая педаль в этом положе-
нии, заворачиваем регулировоч-
ный болт до касания в упорную
площадку педали 4 (см. выше).
Затягиваем контргайку. При
необходимости регулируем сво-
бодный ход педали сцепления, кото-
рый должен составлять 8-15 мм.
Для этого в салоне автомобиля...
...удерживая ключом «на 6» за
лыски толкатель цилиндра,
ключом «на 12» ослабляем
контргайку (для наглядности
показано на демонтированном
главном цилиндре гидроприво-
да сцепления).
Вращая ключом «на 6» толкатель,
регулируем величину свободного
хода педали сцепления. После
регулировки затягиваем
контргайку.
СНЯТИЕ РАБОЧЕГО
ЦИЛИНДРА ГИДРОПРИВОДА
СЦЕПЛЕНИЯ
Работу выполняем при замене ра-
бочего цилиндра или его пыльника.
Откачиваем из бачка гидроприво-
да сцепления рабочую жидкость.
Ключом «на 16» отворачиваем
болт — штуцер крепления пере-
ходника к рабочему цилиндру...
...и отсоединяем переходник
вместе с трубкой. Соединение
с двух сторон уплотнено мед-
ными шайбами.
Головкой «на 12» с удлините-
лем отворачиваем два болта
крепления рабочего цилиндра
к картеру сцепления...
...и снимаем цилиндр. Для замены
пыльника сдвигаем его с кольцевой
канавки корпуса рабочего
цилиндра и снимаем пыльник
вместе с толкателем. Извлекаем из
резьбового отверстия в рабочем
цилиндре дроссельный клапан.
Под дроссельным клапа-
ном установлена пружи-
на — не потеряйте ее.
Детали рабочего цилиндра:
1 — корпус; 2 — пыльник; 3 — толкатель;
4 — дроссельный клапан с пружиной
Устанавливаем рабочий цилиндр
в обратной последовательности.
Прокачиваем гидропривод (см.
«Прокачка гидропривода сцепле-
ния, замена жидкости», с. 36).
ЗАМЕНА КОЖУХА И
ВЕДОМОГО ДИСКА
СЦЕПЛЕНИЯ
Отсоединяем коробку передач от
двигателя (см. «Снятие и установ-
ка коробки передач», с. 94).
Вставляем в отверстие блока ци-
линдров болт или шпильку диа-
метром 10 мм.
