Впускной клапан открывается при
понижении давления в системе от-
носительно атмосферного (на ос-
тывающем двигателе).

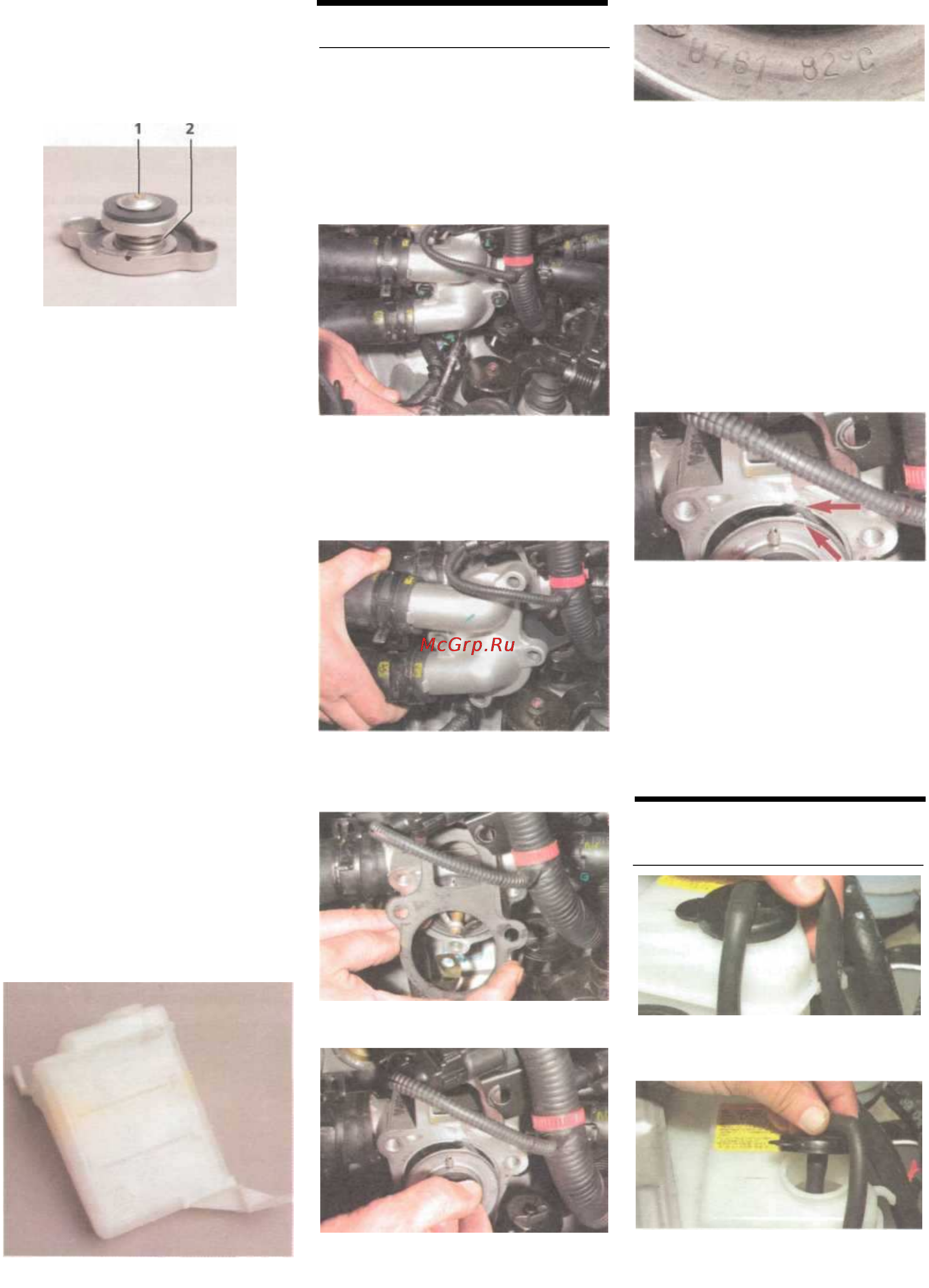

Пробка радиатора: 1 — впускной
клапан; 2 — выпускной клапан
Электровентилятор расположен
за радиатором в кожухе. С повы-
шением температуры охлаждаю-
щей жидкости электровентилятор
включается по команде электрон-
ного блока управления двига-
телем.
В левой задней части головки блока
цилиндров ввернут датчик темпе-
ратуры охлаждающей жидкости
(см. «Система управления двигате-
лем», с. 70), выдающий информа-
цию на указатель температуры
в комбинации приборов и элек-
тронный блок управления.
Расширительный бачок изгото-
влен из полупрозрачной пласт-
массы, что позволяет визуально
контролировать уровень охлаж-
дающей жидкости. На стенке рас-
ширительного бачка нанесены
метки F (максимум) и L (мини-
мум), между которыми должен
находиться уровень жидкости.
К штуцерам в крышке бачка под-
соединены пароотводящий шланг
радиатора и шланг, соединенный
с атмосферой.
ЗАМЕНА ТЕРМОСТАТА
Сливаем жидкость из системы ох-
лаждения (см. «Замена охлаждаю-
щей жидкости», с. 33). Снимаем
воздушный фильтр (см. «Снятие
резонатора, корпуса воздушного
фильтра и воздуховода с
глушителем шума впуска», с. 68).
Головкой «на 12» отворачиваем
четыре болта крепления крыш-
ки корпуса термостата (верхний
и нижний болты также крепят
держатели проводов).
Отводим крышку корпуса тер-
мостата, не отсоединяя от нее
шлангов.
На фланце термостата нанесе-
ны его маркировка и темпера-
тура, при которой основной
клапан начинает открываться.
Для проверки термостата опуска-
ем его в емкость с кипящей водой.
Шток должен начать движение,
основной клапан — открыться.
Это будет свидетельствовать об
исправности термостата. Неис-
правный термостат заменяем.
Устанавливаем термостат в обрат-
ной последовательности. При этом
обращаем внимание на то...
...что термостат можно устано-
вить только в одном положе-
нии (выступ на термостате дол-
жен войти в паз на корпусе).
Заполняем систему охлаждающей
жидкостью и убеждаемся в отсут-
ствии течи. При необходимости
подтягиваем болты крепления или
заменяем поврежденные детали.
СНЯТИЕ
РАСШИРИТЕЛЬНОГО БАЧКА
Вынимаем
термостат
из
корпуса
.
Расшир
ительный
бачок
Снимаем
прокладку
крышк
и
.
Выводим оба шланга из держа-
телей на бачке.
Снимаем крышку бачка и отво-
дим ее в сторону.
