92

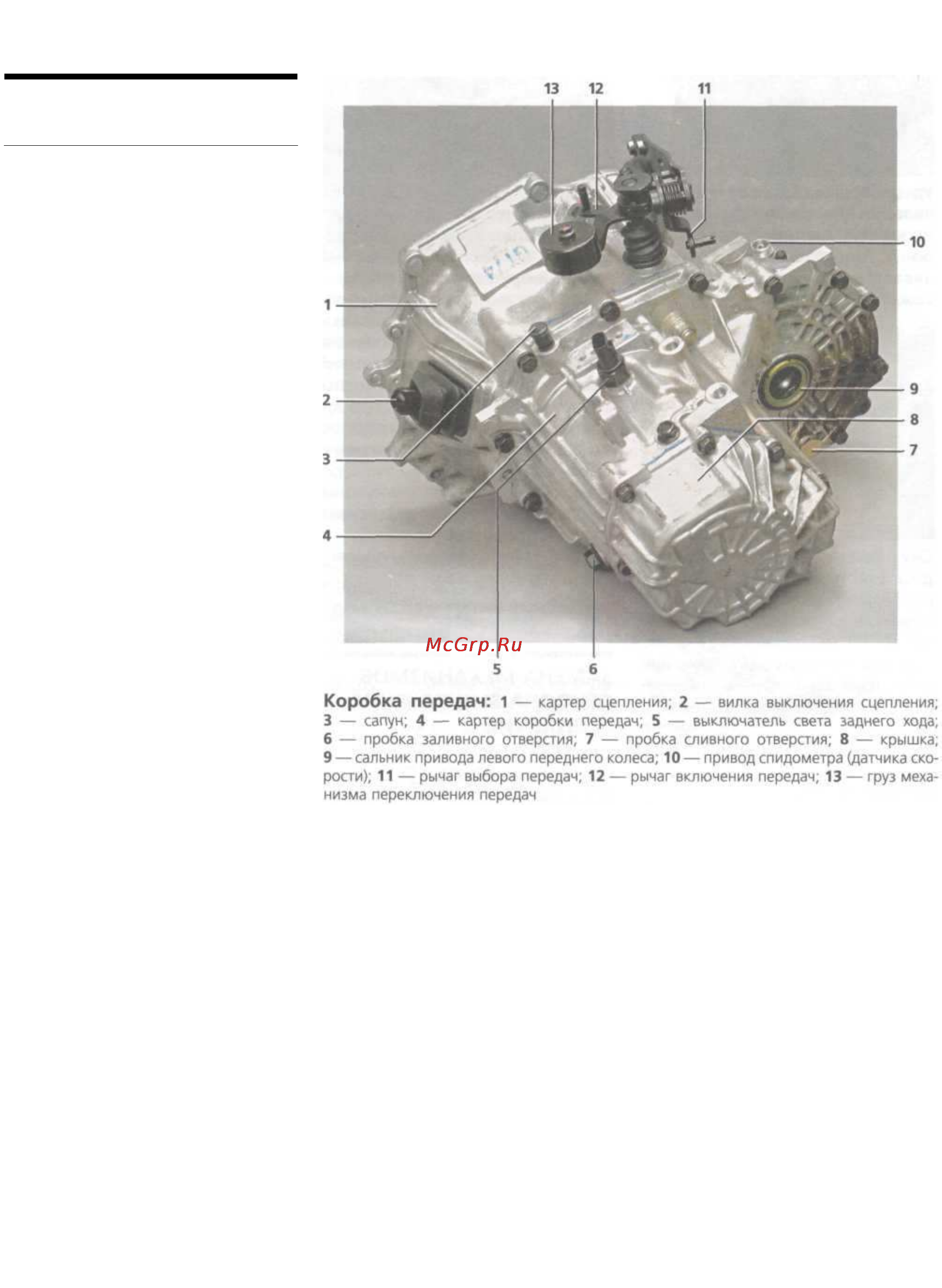

Коробка передач
ОПИСАНИЕ
КОНСТРУКЦИИ
Коробка передач — механиче-
ская, двухвальная, с горизонталь-
ным расположением валов, с пя-
тью передачами переднего хода и
одной — заднего, с синхронизато-
рами на всех передачах переднего
хода. Конструктивно объединена
с дифференциалом и главной пе-
редачей.
Корпус коробки передач состоит
из трех частей, отлитых из алю-
миниевого сплава: картера ко-
робки передач, картера сцепле-
ния и крышки.
На первичном вале расположены
вращающиеся на игольчатых под-
шипниках ведущие шестерни
третьей, четвертой и пятой пере-
дач с синхронизаторами. Заодно
с валом выполнены ведущие шес-
терни первой, второй передач
и передачи заднего хода.
Вторичный вал изготовлен заод-
но с ведущей шестерней главной
передачи. На вале неподвижно
установлены ведомые шестерни
третьей, четвертой, пятой пере-
дач и передачи заднего хода. Ве-
домые шестерни первой и вто-
рой передач вторичного вала
вращаются на игольчатых под-
шипниках и имеют узел синхро-
низатора.
Подшипники валов со стороны
двигателя — роликовые, с про-
тивоположной стороны — шари-
ковые.
В картере коробки передач спере-
ди расположено заливное отвер-
стие, а сбоку — сливное. В верхней
части картера коробки передач ус-
тановлен сапун, препятствующий
повышению давления паров масла
в коробке передач при ее нагреве.
В случае неисправности сапуна
возможна сильная течь масла че-
рез уплотнения.
Дифференциал — конический,
двухсателлитный. К фланцу ко-
робки дифференциала крепится
ведомая шестерня главной пере-
дачи. Герметичность соединения
внутренних шарниров привода
передних колес с шестернями по-
луосей дифференциала обеспе-
чивается сальниками. При обна-
ружении течи масла через саль-
ник его необходимо заменить.
Для этого снимаем привод перед-
него колеса (см. «Снятие приво-
дов передних колес», с. 97) и вы-
прессовываем сальник ударным
съемником, крюк которого зацеп-
ляем за металлическую обойму
сальника. Новый сальник запрес-
совываем инструментальной го-
ловкой (или отрезком трубы) под-
ходящего размера, торец которой
должен воздействовать на метал-
лическую обойму сальника. Пе-
ред установкой сальника наносим
на его рабочую кромку трансмис-
сионное масло.
На коробку дифференциала на-
прессована ведущая шестерня
привода спидометра, вращающая
ведомую шестерню, расположен-
ную в корпусе привода спидомет-
ра, который крепится к картеру
коробки передач. От привода спи-
дометра вращение с помощью
троса передается на датчик скоро-
сти, расположенный в комбина-
ции приборов.
Привод управления коробкой пере-
дач состоит из рычага включения
передач, шарнира рычага, тросово-
го привода и механизма переклю-
чения передач. Рычаг механизма
снабжен грузом, обеспечивающим
четкое включение передач. Тросы
выбора и включения передач
отличаются друг от друга по
конструкции и цвету оболочки.
