118

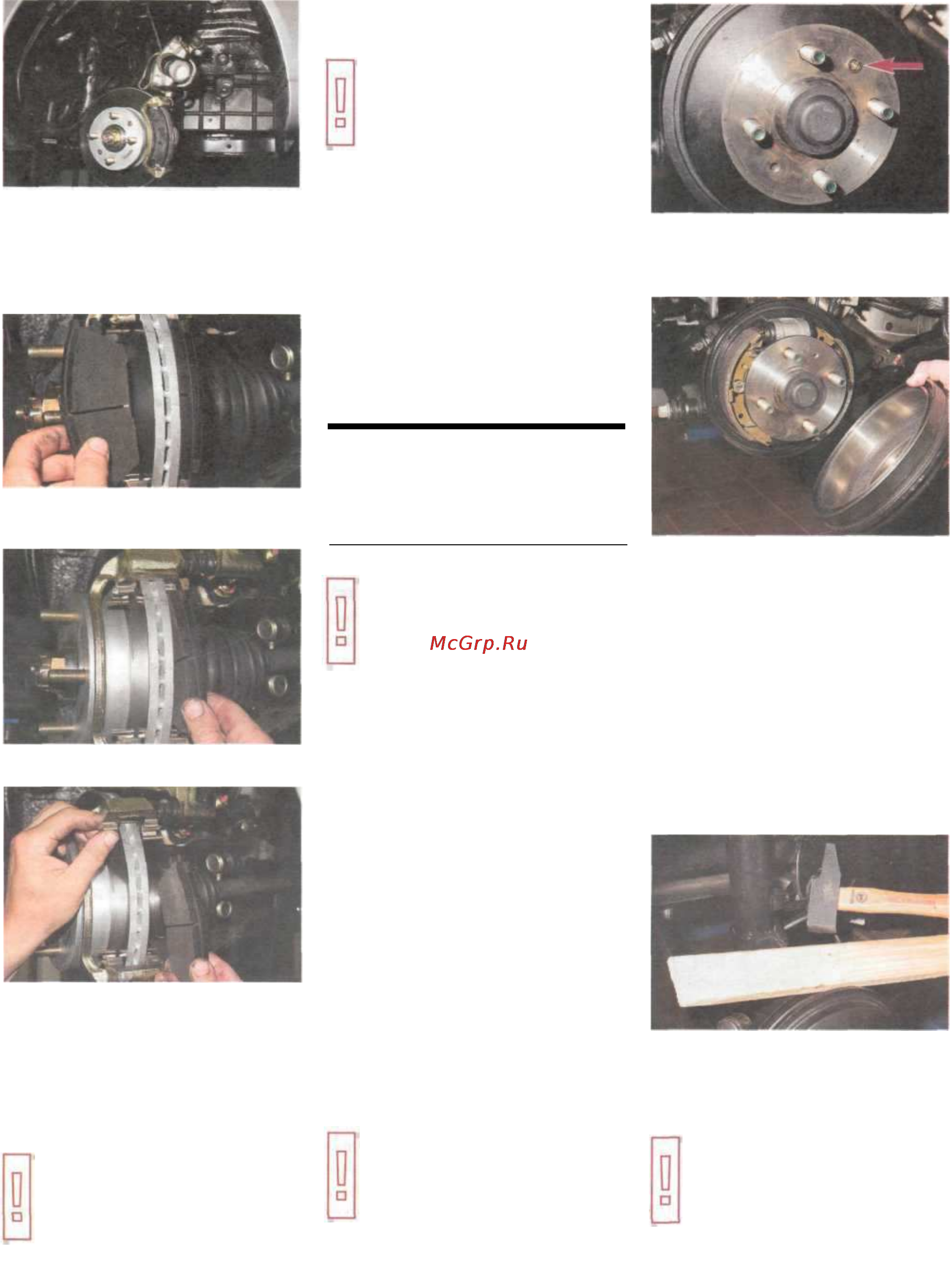

Поворачиваем суппорт вокруг
верхнего направляющего штиф-
та и подвязываем суппорт про-
волокой или шнуром к пружине
передней подвески.
Вынимаем из направляющей
наружную...
Снимаем пружинные
держатели колодок.
Очищаем от грязи и коррозии де-
тали тормозного механизма, осо-
бенно посадочные места тормоз-
ных колодок в суппорте и в напра-
вляющей колодок.
Для очистки тормозных
механизмов запрещено
применять бензин и ди-
зельное топливо.
Устанавливаем колодки в обрат-
ной последовательности.
На обоих внутренних
колодках установлены
акустические индикаторы
износа.
После замены колодок на обоих
передних колесах несколько раз
нажимаем педаль тормоза для ус-
тановки зазоров между колодка-
ми и дисками.
Проверяем уровень жидкости в бач-
ке и при необходимости доводим
его до нормы.
ЗАМЕНА КОЛОДОК
ТОРМОЗНЫХ
МЕХАНИЗМОВ
ЗАДНИХ КОЛЕС
Тормозные колодки меха-
низмов задних колес не-
обходимо заменять толь-
ко одновременно — комп-
лектом из четырех колодок.
Замена колодок только од-
ного тормозного механизма
может привести к уводу ав-
томобиля в сторону при тор-
можении.
Если уровень тормозной жидкости
в бачке находится на отметке
«МАХ», медицинским шприцем
или резиновой грушей откачиваем
из бачка часть жидкости, чтобы
при утапливании поршня в ци-
линдр жидкость не вытекла из-под
крышки бачка.
Рычаг стояночного тормоза дол-
жен быть опущен до упора (авто-
мобиль расторможен* Снимаем
заднее колесо.
Вывешенная часть авто-
мобиля должна быть уста-
новлена на надежной
подставке заводского изгото-
вления.
Крестообразной отверткой отво-
рачиваем винт крепления тор-
мозного барабана...
...и снимаем барабан.
В случае затруднения при отвора-
чивании винта можно воспользо-
ваться ударной отверткой. Если в
результате износа на рабочей
поверхности барабана образовался
высокий буртик, снять барабан,
возможно, будет сложно. В этом
случае необходимо ослабить натя-
жение троса стояночного тормоза
(см. «Снятие элементов стояночной
тормозной системы», с. 124).
Можно снять тормозной барабан...
...равномерно поворачивая его
и нанося удары молотком через
деревянный брусок по торцу
барабана.
Не нажимайте педаль тор-
моза после снятия тормоз-
ного барабана, т. к. порш-
ни могут полностью выйти
из цилиндров.
...
и
внутреннюю
колодки
.
