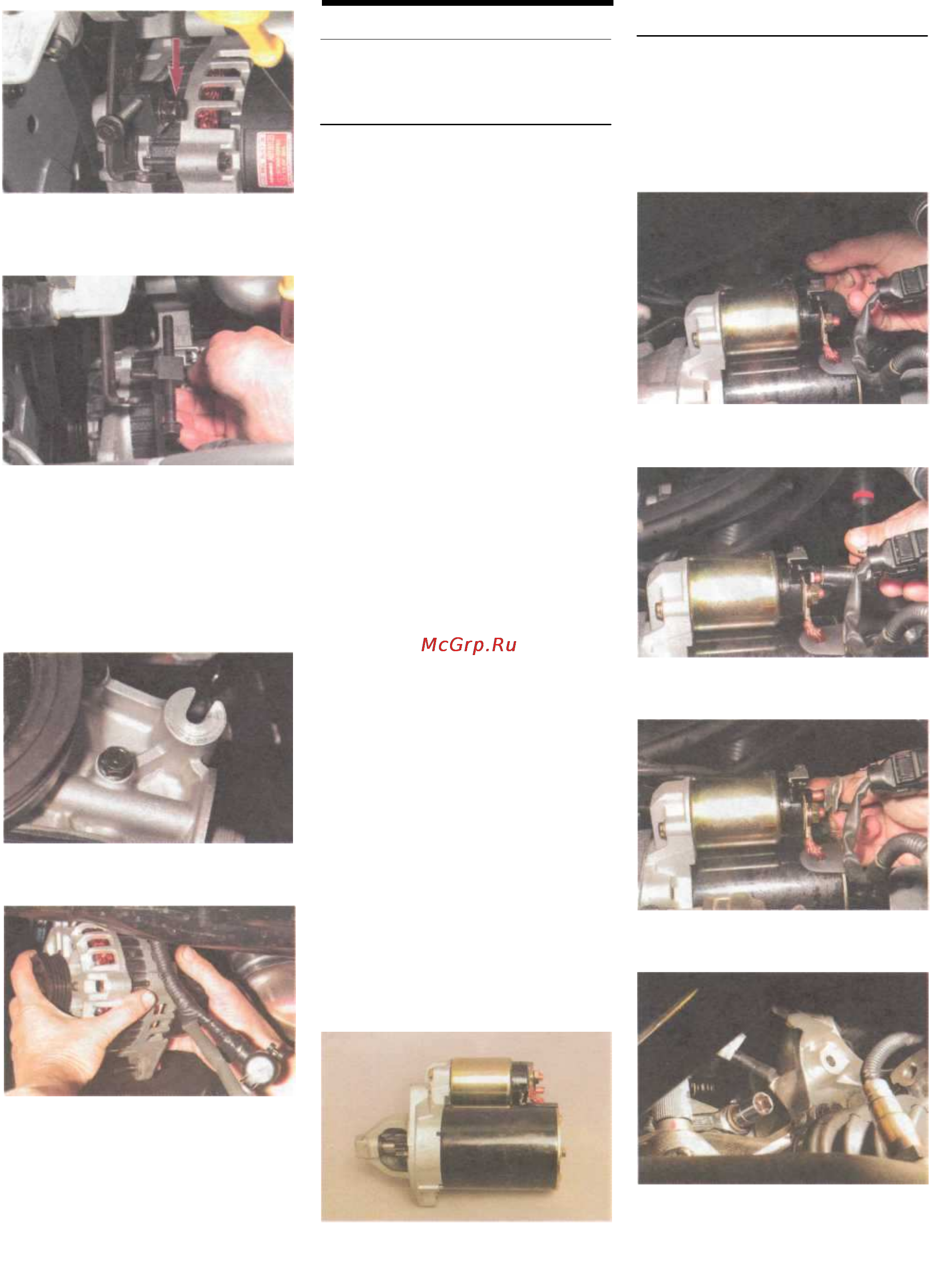

130
Головкой «на 12» отворачиваем
болт крепления генератора к ре-
гулировочной планке...
...и снимаем натяжное устрой-
ство ремня генератора.
Снимаем масляный фильтр (см.
«Замена масла в двигателе и мас-
ляного фильтра», с. 31). Отворачи-
ваем гайку болта нижнего крепле-
ния генератора на несколько обо-
ротов. Приподнимая генератор...
...выводим болт из прорези
корпуса масляного насоса...
...и снимаем генератор.
Установку генератора проводим
в обратной последовательности
и проверяем натяжение привод-
ного ремня (см. «Регулировка на-
тяжения и замена ремня привода
генератора», с. 38).
СТАРТЕР
ОПИСАНИЕ
КОНСТРУКЦИИ
На автомобиле установлен стар-
тер, представляющий собой четы-
рехполюсный, четырехщеточный
электродвигатель постоянного то-
ка с возбуждением от постоянных
магнитов, с планетарным редукто-
ром, роликовой муфтой свобод-
ного хода и двухобмоточным тяго-
вым реле.
К стальному корпусу стартера
прикреплены постоянные магни-
ты. Корпус и крышки стартера
стянуты двумя болтами. Вал яко-
ря вращается в подшипниках
скольжения. Крутящий момент от
вала якоря передается на вал
привода через планетарный редук-
тор. На вале привода установлена
муфта свободного хода (обгонная
муфта) с приводной шестерней.
Она передает крутящий момент
только в одном направлении: от
стартера к двигателю, разобщая
их после пуска двигателя. Это не-
обходимо для защиты редуктора
и якоря стартера от повреждения
из-за чрезмерной частоты враще-
ния.
Тяговое реле служит для ввода ше-
стерни привода в зацепление
с зубчатым венцом маховика ко-
ленчатого вала двигателя и вклю-
чения питания электродвигателя
стартера, что происходит при по-
вороте ключа зажигания в положе-
ние «START» (в автомобиле с авто-
матической коробкой передач ры-
чаг выбора передач должен
находиться в положениях «Р» или
«N»). После замыкания контактов
тягового реле втягивающая обмот-
ка отключается.
СНЯТИЕ СТАРТЕРА
Отсоединяем клемму «минусово-
го» провода от вывода аккумуля-
торной батареи.
Стартер удобнее снимать с авто-
мобиля, установленного на смот-
ровой канаве или эстакаде.
Отсоединяем колодку провода
от стартера.
Головкой «на 12» отворачиваем
гайку...
...и отсоединяем наконечник
провода от вывода стартера.
Головкой «на 14» отворачиваем
два болта крепления (нижний
болт также крепит наконечник
«массового» провода)...
