тора холостого хода», с. 66) и дат-
чика положения дроссельной за-
слонки (см. «Проверка и замена
датчика положения дроссельной
заслонки», с. 77).

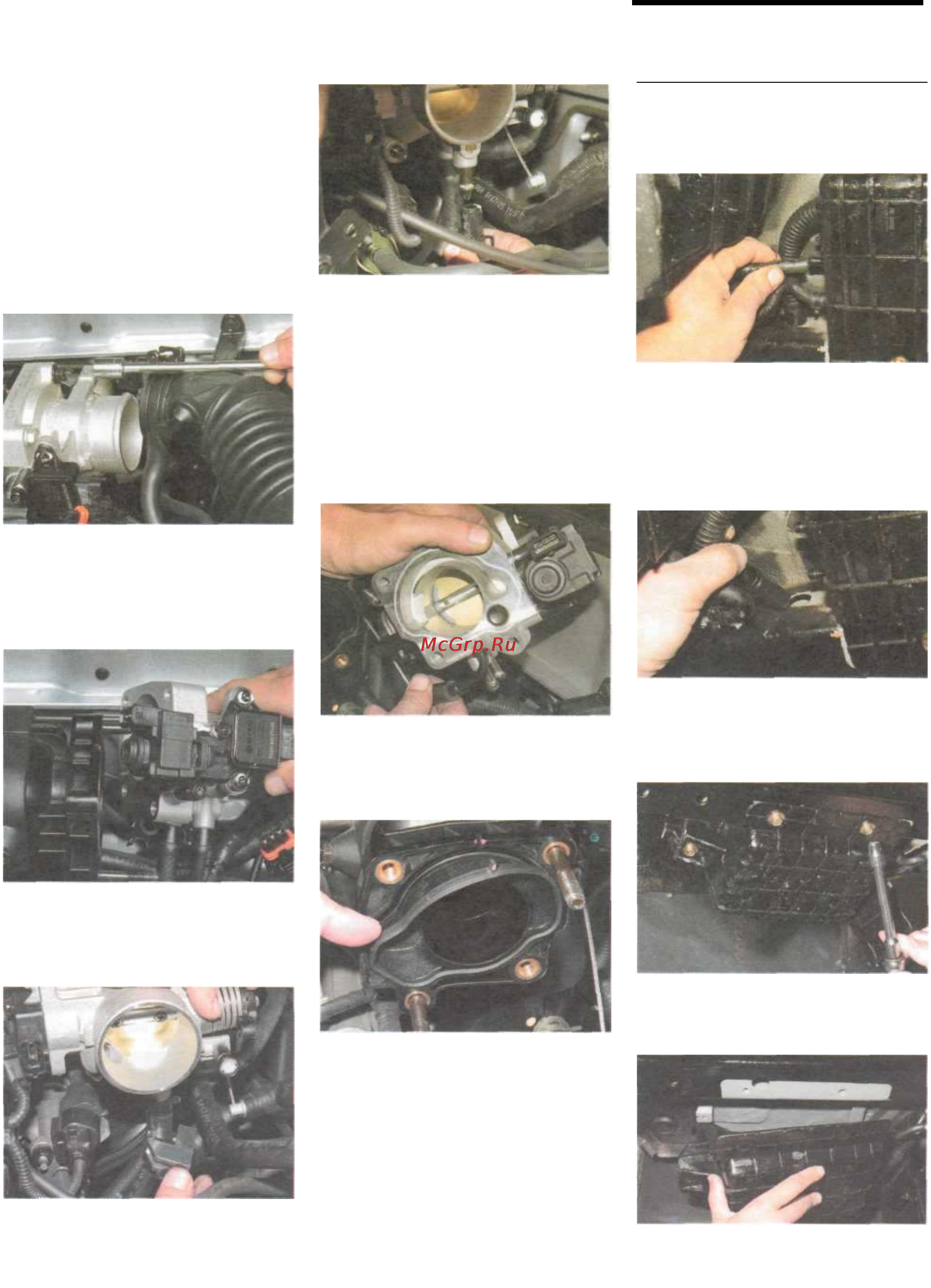

Снимаем воздуховод с патрубка
дроссельного узла (см. «Снятие ре-
зонатора, корпуса воздушного
фильтра и воздуховода с глушите-
лем шума впуска», с. 68).
Отсоединяем от сектора трос
привода дроссельной заслонки
(см. «Замена троса привода дрос-
сельной заслонки», с. 69).
Головкой «на 12» с удлините-
лем отворачиваем два болта
и две гайки крепления дрос-
сельного узла к впускному тру-
бопроводу...
...и снимаем дроссельный узел
со шпилек.
Для предотвращения потерь охла-
ждающей жидкости...
...струбциной пережимаем
шланг ниже патрубка дроссель-
ного узла.
Пассатижами сжимаем концы хо-
мута и сдвигаем его вниз по
шлангу.
Снимаем с патрубка дроссель-
ного узла шланг подвода охла-
ждающей жидкости.
Заглушаем отверстие шланга.
В качестве заглушки можно ис-
пользовать болт М8. Аналогично
снимаем и глушим шланг отвода
охлаждающей жидкости.
Сжав пассатижами концы хомута
и сдвинув его...
...снимаем с патрубка дроссель-
ного узла шланг, идущий от
электромагнитного клапана.
Снимаем дроссельный узел.
Соединение корпуса дроссель-
ного узла и впускного трубо-
провода уплотнено резиновой
прокладкой.
При необходимости заменяем
прокладку новой. Устанавливаем
дроссельный узел в обратной
последовательности. Доливаем
охлаждающую жидкость в
расширительный бачок.
СНЯТИЕ ЭЛЕМЕНТОВ
СИСТЕМЫ УЛАВЛИВАНИЯ
ПАРОВ ТОПЛИВА
Для снятия адсорбера сжимаем
пассатижами хомут крепления
и, сдвинув его...
...снимаем с патрубка корпуса
адсорбе ра шл анг, ве дущий
к двухходовому клапану.
Аналогично снимаем с патрубка
корпуса адсорбера шланг, ведущий
к электромагнитному клапану.
Выводим из отверстия в лонже-
роне наконечник шланга, со-
единяющего адсорбер с атмо-
сферой.
Головкой «на 10» с удлинителем
отворачиваем три болта креп-
ления адсорбера к кузову...
...
и
снимаем
адсорбер
.
