Hyundai Accent [108/230] Снятие поперечных рычагов
![Hyundai Accent [108/230] Снятие поперечных рычагов](/views2/1011715/page108/bg6c.png)
110
Головкой «на 19» отворачива-
ем гайку крепления рычага
к кулаку.
Снимаем со шпильки кулака
шайбу...
Правый продольный рычаг
задней подвески
Правый и левый рычаги —
невзаимозаменяемы.
Устанавливаем продольный
рычаг в обратной
последовательности.
Окончательно затягиваем резьбо-
вые соединения после установки
автомобиля на колеса.

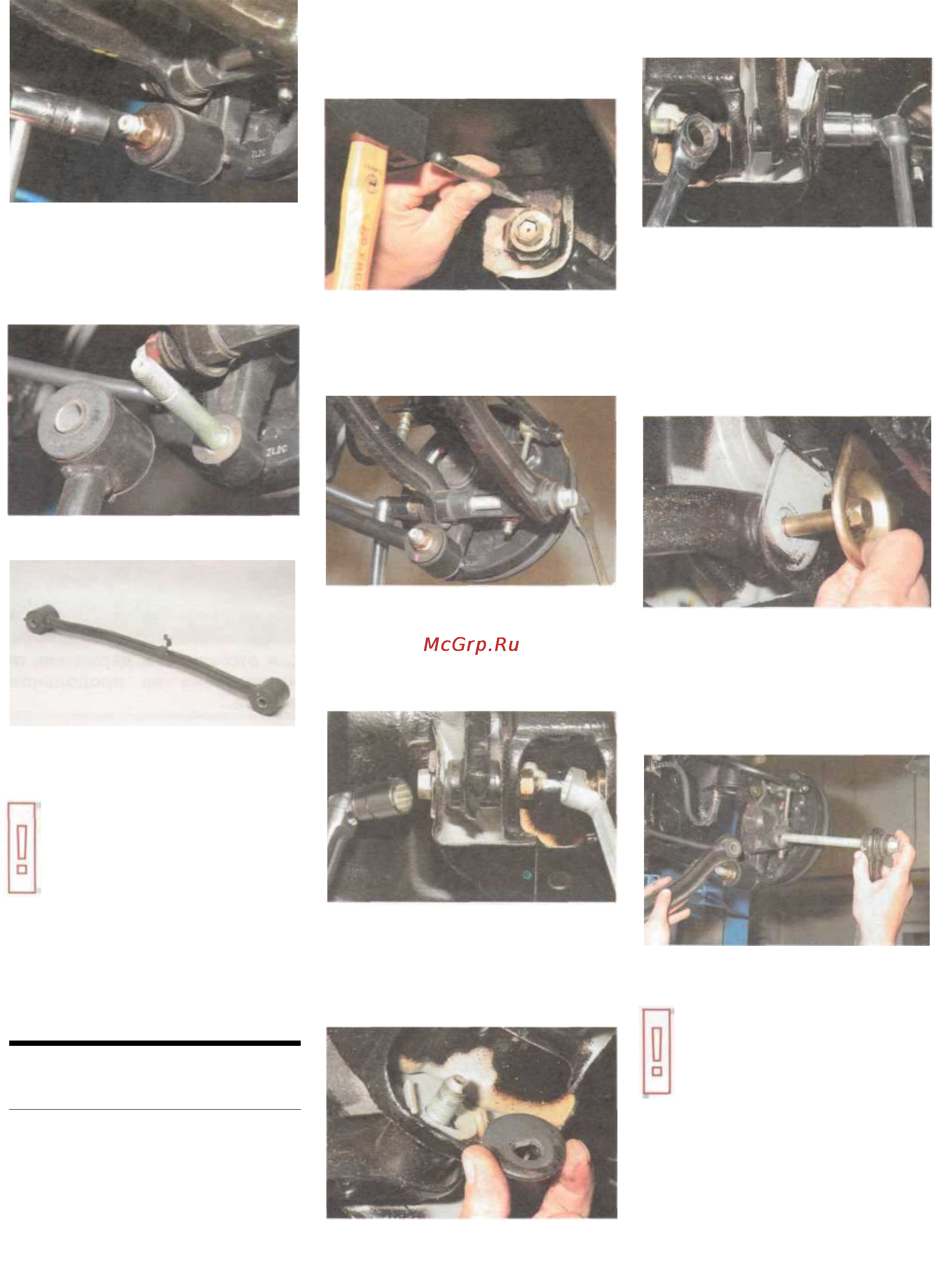

СНЯТИЕ ПОПЕРЕЧНЫХ
РЫЧАГОВ
Работу проводим на смотровой ка-
наве или эстакаде. Снимаем
заднее колесо со стороны
демонтируемых рычагов.
Операции по снятию показываем
на правых рычагах.
Чтобы при сборке приблизительно
сохранить углы установки колес
(см. «Углы установки задних колес»,
с. 107)...
...кернером помечаем поло-
жение шайбы регулировочно-
го болта относительно попере-
чины кузова.
Головкой «на 19» ослабляем за-
тяжку гайки оси крепления по-
перечных рычагов к кулаку,
удерживая ключом «на 17» ось
от проворачивания.
Ключом «на 19» отворачиваем
гайку регулировочного болта
заднего поперечного рычага,
удерживая головкой «на 19»
болт от проворачивания.
Снимаем с регулировочного
болта эксцентриковую шайбу...
Ключом «на 19» отворачиваем
гайку болта крепления перед-
него поперечного рычага к по-
перечине, при этом желательно
удерживать головкой «на 17»
болт от проворачивания (не-
смотря на то что болт имеет
стопор).
Вынимаем болт со стопором
(болт со стопором представля-
ет собой неразборную конст-
рукцию).
Отворачиваем гайку оси крепле-
ния поперечных рычагов к кулаку...
...вынимаем ось и снимаем ры-
чаги.
Поперечные рычаги пра-
вой и левой сторон авто-
мобиля — невзаимозаме-
няемы.
Устанавливаем поперечные рычаги
в обратной последовательности.
Регулировочный болт заднего ры-
чага устанавливаем по ранее нане-
сенным меткам.
...и вынимаем регулировочный
болт.
...и продольный рычаг.
