224

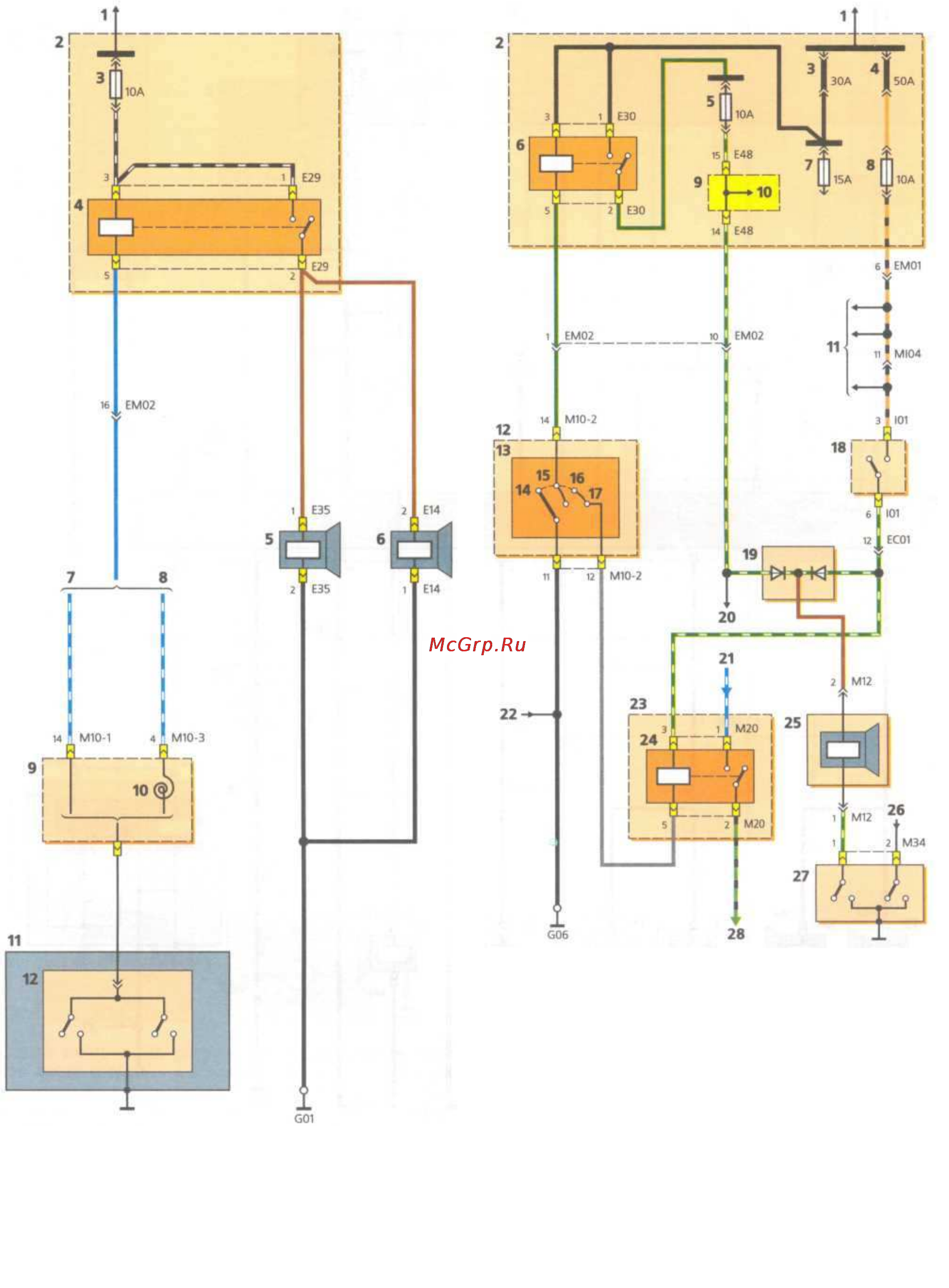

Схема включения звукового сигнала: 1 — к источни-
ку питания; 2 — блок реле и предохранителей в моторном
отсеке; 3 — предохранитель звукового сигнала; 4 — реле
звукового сигнала; 5 — звуковой сигнал; 6 — дополнитель-
ный звуковой сигнал (опция); 7 — без подушки безопасно-
сти; 8 — с подушкой безопасности; 9 — подрулевой пере-
ключатель; 10 — спиральный кабель; 11 — рулевое колесо;
12 — выключатель звукового сигнала
Схема включения акустической предупреждаю-
щей системы: 1 — к источнику питания; 2 — блок реле и пре-
дохранителей в моторном отсеке; 3 — предохранитель ламп го-
ловного света; 4 — предохранитель комплексный; 5 — предо-
хранитель ламп габаритного света левого борта автомобиля;
6 — реле ламп габаритного света; 7 — предохранитель противоту-
манных фар; 8 — предохранитель цепи лампы освещения салона;
9 — контактный разъем; 10 — см. поз. 28 на с. 198; 11 — см. поз.
65 и 74 на с. 199; 12 — левый подрулевой переключатель;
13 — центральный выключатель освещения; 14 — выключено;
15 — габаритный свет; 16 — головной свет; 17 — контакт проти-
вотуманного света в задних фонарях; 18 — выключатель проти-
вотуманного света в задних фонарях; 19 — диоды; 20 — к колод-
ке жгута проводов панели приборов; 21 —см. поз. 12 на с. 227;
22 — см. поз. 6 на с. 203 (верхняя схема); 23 — блок реле в са-
лоне; 24 — реле противотуманного света в задних фонарях;
25 — предупреждающий зуммер; 26 — к зуммеру; 27 — концевой
выключатель левой передней двери; 28 — см. поз. 29 на с. 22
