![Hyundai Accent [225/230] Схема включения ламп противотуманного света в задних фонарях 1 к источнику питания при положении вы](/img/pdf.png)
Hyundai Accent [225/230] Схема включения ламп противотуманного света в задних фонарях 1 к источнику питания при положении вы
![Hyundai Accent [225/230] Схема включения ламп противотуманного света в задних фонарях 1 к источнику питания при положении вы](/views2/1011715/page225/bge1.png)
227

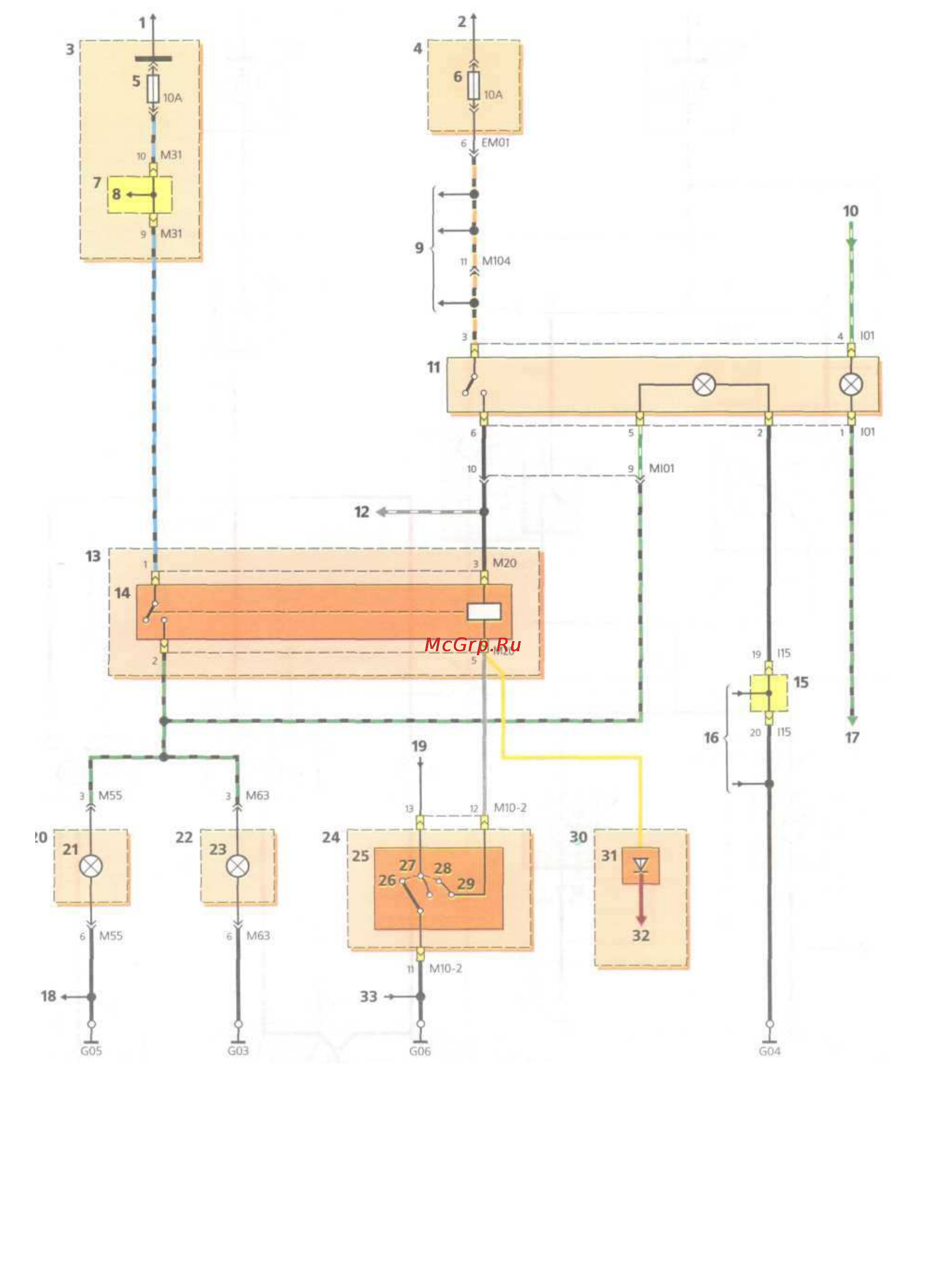

Схема включения ламп противотуманного света в задних фонарях: 1 — к источнику питания при положении вы-
ключателя зажигания «ON»; 2 — к источнику питания; 3 — блок предохранителей в салоне; 4 — блок реле и предохранителей в мо-
торном отсеке; 5 — предохранитель цепей обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар, вентилятора те-
плообменника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, противотуманных
фар, противотуманного света в задних фонарях; б — предохранитель лампы освещения салона; 7 — контактный разъем; 8 — к реле
электростеклоподъемников; 9 — см. поз. 65 и 74 на с. 199; 10 — от колодки жгута проводов панели приборов; 11 — выключатель про-
тивотуманного света в задних фонарях; 12 — см. поз. 21 на с. 224; 13 — блок реле в салоне; 14 — реле противотуманного света в зад-
них фонарях; 15 — контактный разъем; 16 — см. поз. 13 на с. 202; 17 — к колодке жгута проводов панели приборов; 18 — к антенне;
19 — от реле ламп головного света; 20 — левый задний фонарь; 21 — левая лампа противотуманного света; 22 — правый задний фо-
нарь; 23 — правая лампа противотуманного света; 24 — левый подрулевой переключатель; 25 — центральный выключатель освещения;
26 — выключено; 27 — габаритный свет; 28 — головной свет; 29 — контакт противотуманного света в задних фонарях; 30 — блок реле
и предохранителей в моторном отсеке; 31 — диод; 32 — к противотуманным фарам (опция); 33 — см. поз. 6 на с. 203 (верхняя схема)
