Если уровень расположен на мет-
ке «MIN» или ни ж е , д о л и ва-
ем в бачок жидкость, рекомендо-
ванную заводом-изготовителем
(см. «Приложения», с. 190). Для
этого...
Доливаем в бачок жидкость,
немного не доводя ее уровень
до метки «МАХ».
Закрываем бачок крышкой.

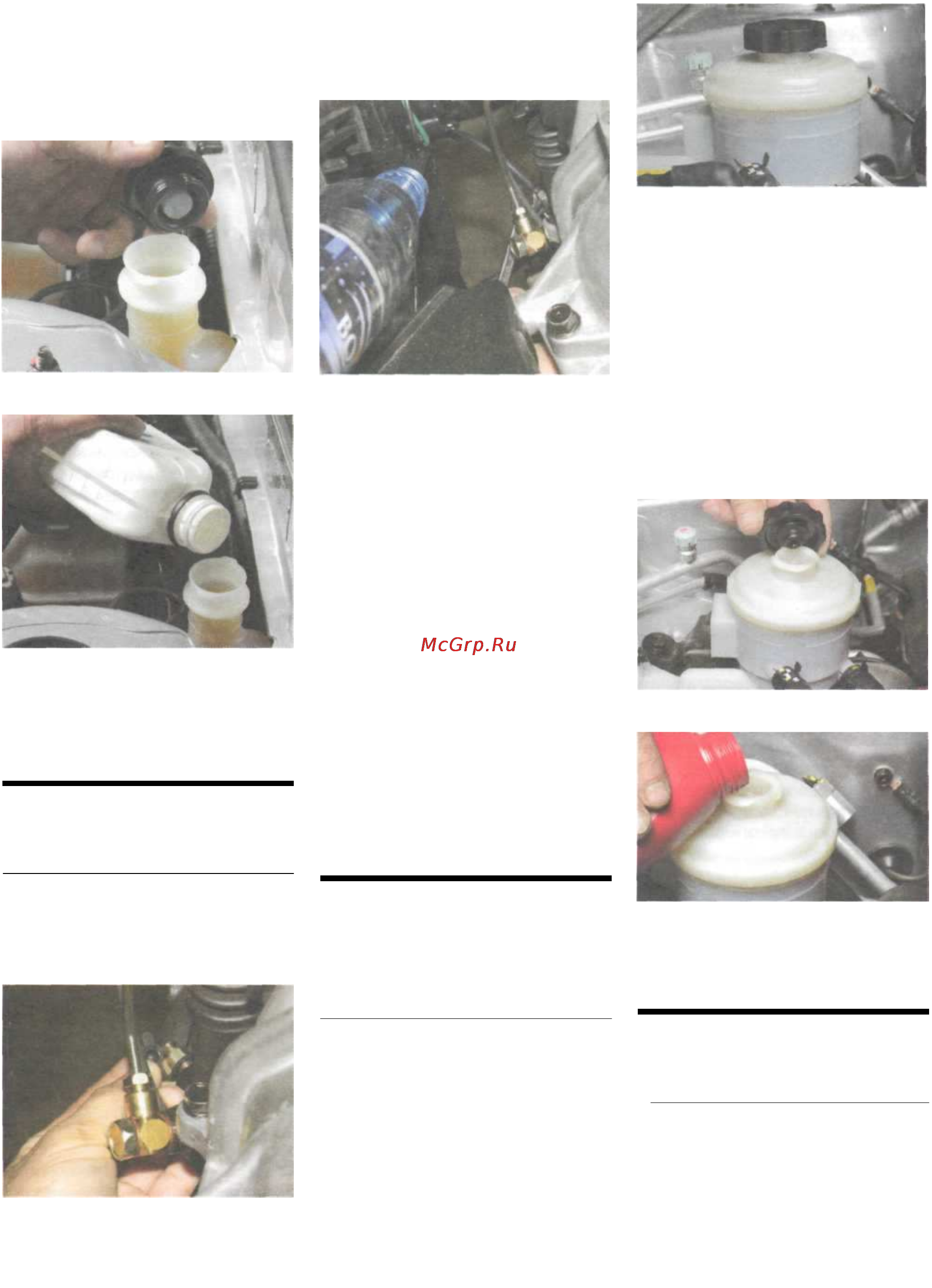

ПРОКАЧКА ГИДРОПРИВОДА
СЦЕПЛЕНИЯ, ЗАМЕНА
ЖИДКОСТИ
Работу выполняем с помощником.
Перед прокачкой проверяем уро-
вень жидкости в бачке. При необ-
ходимости доливаем жидкость.
Снимаем защитный колпачок
со штуцера прокачки рабочего
цилиндра.
Надеваем на штуцер шланг, конец
которого опускаем в емкость, час-
тично заполненную рабочей жид-
костью.
Надеваем на шестигранник
штуцера ключ «на 10».
Несколько раз медленно нажи-
маем педаль сцепления. При на-
жатой педали сцепления на
1/2-3/4 оборота отворачиваем
штуцер прокачки. При этом часть
жидкости и воздух из гидропри-
вода вытесняются в емкость. За-
ворачиваем штуцер и отпускаем
педаль сцепления. Повторяем эту
операцию до тех пор, пока выход
пузырьков воздуха из шланга не
прекратится.
При замене рабочей жидкости ре-
зиновой грушей откачиваем ее из
бачка. Заливаем в бачок новую
жидкость и прокачиваем гидро-
провод до тех пор, пока из штуце-
ра рабочего цилиндра не будет вы-
ходить новая (более светлая) жид-
кость.
ПРОВЕРКА
УРОВНЯ
ЖИДКОСТИ В БАЧКЕ
ГИДРОУСИЛИТЕЛЯ
РУЛЕВОГО УПРАВЛЕНИЯ
Бачок гидроусилителя установлен
в моторном отсеке на кронштейне
правого брызговика. Для
проверки уровня жидкости
устанавливаем автомобиль на
ровную горизонтальную пло-
щадку.
Уровень жидкости в бачке гид-
роусилителя проверяем при не-
работающем, непрогретом дви-
гателе.
На бачке нанесены метки «MIN»
и «МАХ», между которыми дол-
жен находиться уровень жид-
кости на холодном двигателе.
При работе двигателя жидкость
в системе гидроусилителя рулево-
го управления нагревается и уро-
вень в бачке может быть немного
выше метки «МАХ». Если уровень
расположен на метке «MIN» или
ниже, доливаем в бачок
жидкость, рекомендованную
заводом-изготовителем (см. «При-
ложения», с. 190). Для этого...
Доливаем в бачок жидкость до
метки «МАХ».
Плотно закрываем крышку бачка.
ПРОВЕРКА УРОВНЯ МАСЛА
В МЕХАНИЧЕСКОЙ
КОРОБКЕ ПЕРЕДАЧ
Проверять уровень масла в короб-
ке передач необходимо через каж-
дые 10 000 км пробега, а также
при обнаружении потеков масла
на картере коробки. Работу
проводим на эстакаде или
смотровой канаве.
...
отворачиваем
крышку
бачка
.
...
отворачиваем
крышку
бачка
.
