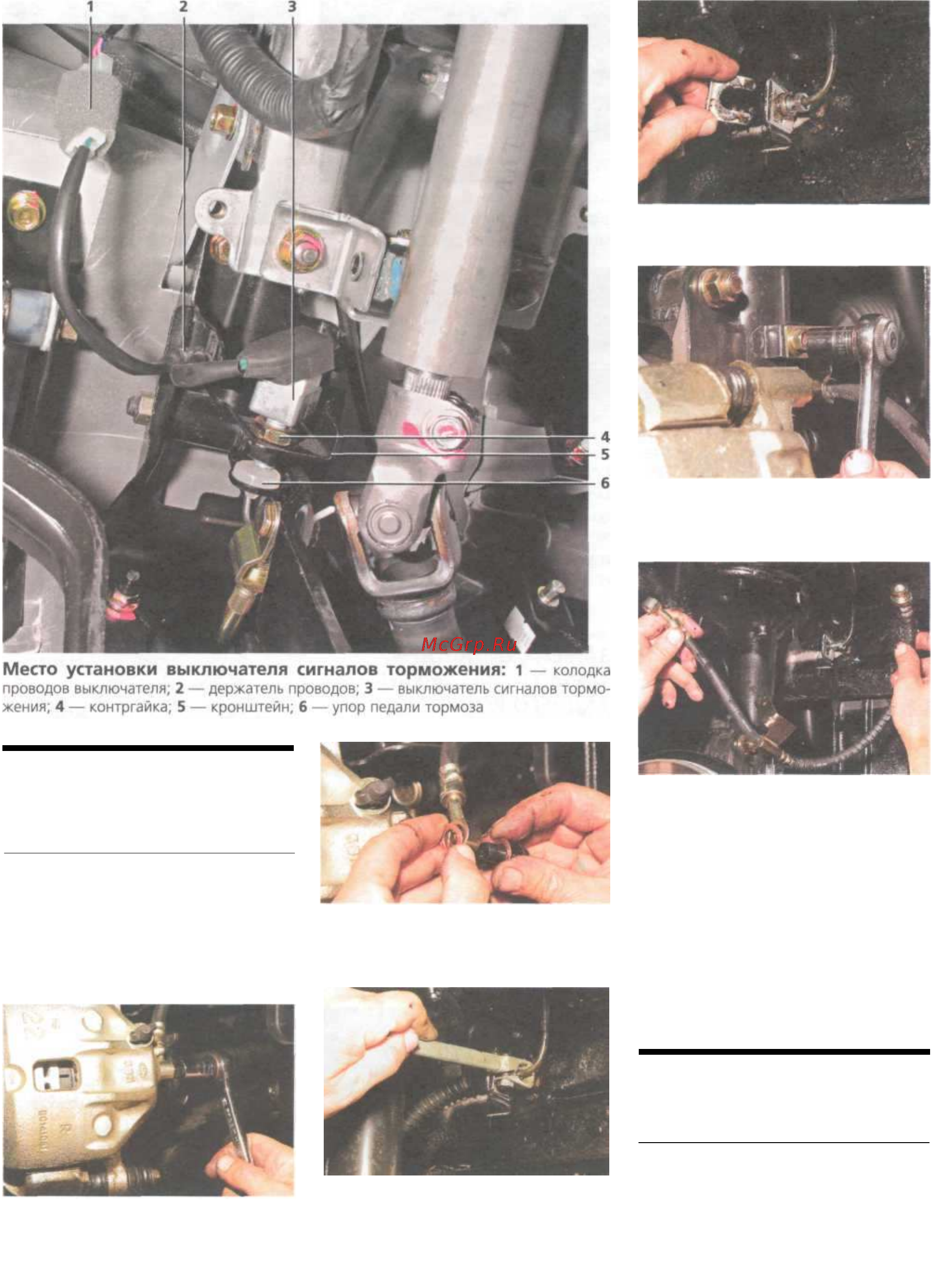

ЗАМЕНА ШЛАНГА
ТОРМОЗНОГО
МЕХАНИЗМА
ПЕРЕДНЕГО КОЛЕСА
Для удобства работы снимаем пе-
реднее колесо со стороны заменя-
емого шланга.
Резиновой грушей или медицин-
ским шприцем откачиваем тор-
мозную жидкость из бачка.
Головкой «на 12» отворачиваем
болт-штуцер наконечника шлан-
га тормозного механизма.
С обеих сторон наконечника ус-
тановлены медные уплотни-
тельные шайбы.
Ключом «на 11» (для тормоз-
ных трубок) отворачиваем шту-
цер тормозной трубки.
Поддев отверткой...
Головкой «на 12» отворачиваем
болт крепления держателя
шланга...
...и снимаем шланг.
Устанавливаем шланг в обратной
последовательности, не допуская
его перекручивания. Прокачиваем
систему гидропривода тормозов
(см. «Прокачка гидропривода
тормозов, замена тормозной
жидкости», с. 34).Осматриваем
места соединений шланга, при
необходимости подтягиваем
штуцер трубки и болт-штуцер.
СНЯТИЕ ТОРМОЗНОГО
МЕХАНИЗМА ПЕРЕДНЕГО
КОЛЕСА
Снимаем переднее колесо.
Отсоединяем от суппорта тормоз-
ной шланг (см. «Замена шланга
тормозного механизма переднего
колеса»).
...снимаем стопорную пластину
шланга.
