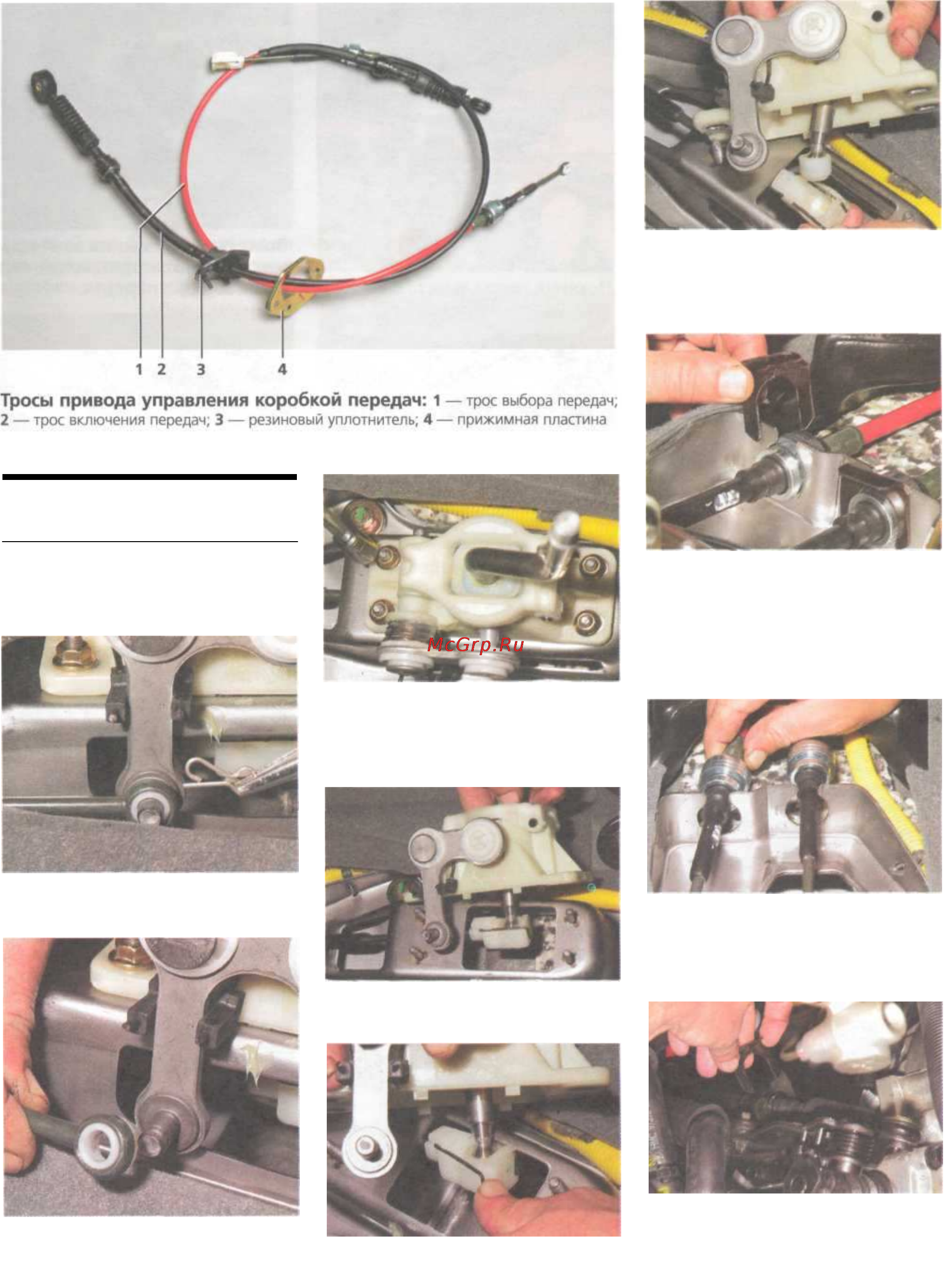

ЗАМЕНА ТРОСОВ ВЫБОРА И
ВКЛЮЧЕНИЯ ПЕРЕДАЧ
В салоне автомобиля снимаем об-
лицовку туннеля пола (см. «Снятие
облицовки туннеля пола», с. 145).
Пассатижами вынимаем пру-
жинный фиксатор...
...и снимаем наконечник троса
выбора передач с пальца коро-
мысла рычага.
Головкой «на 10» отворачиваем
четыре гайки крепления меха-
низма управления коробкой
передач...
...и снимаем его со шпилек, при-
варенных к кронштейну пола.
Отжав фиксатор наконечника
троса включения передач...
...снимаем его с шаровой опо-
ры рычага переключения пе-
редач.
Поддев отверткой...
...снимаем скобу крепления
оболочки троса выбора пере-
дач к туннелю пола.
Аналогично снимаем скобу креп-
ления оболочки троса включения
передач. Сдвинув тросы вперед...
...выводим их из прорезей
в кронштейне туннеля пола.
В моторном отсеке, поддев от-
верткой...
...снимаем скобу крепления
оболочки троса выбора пере-
дач к кронштейну.
