32

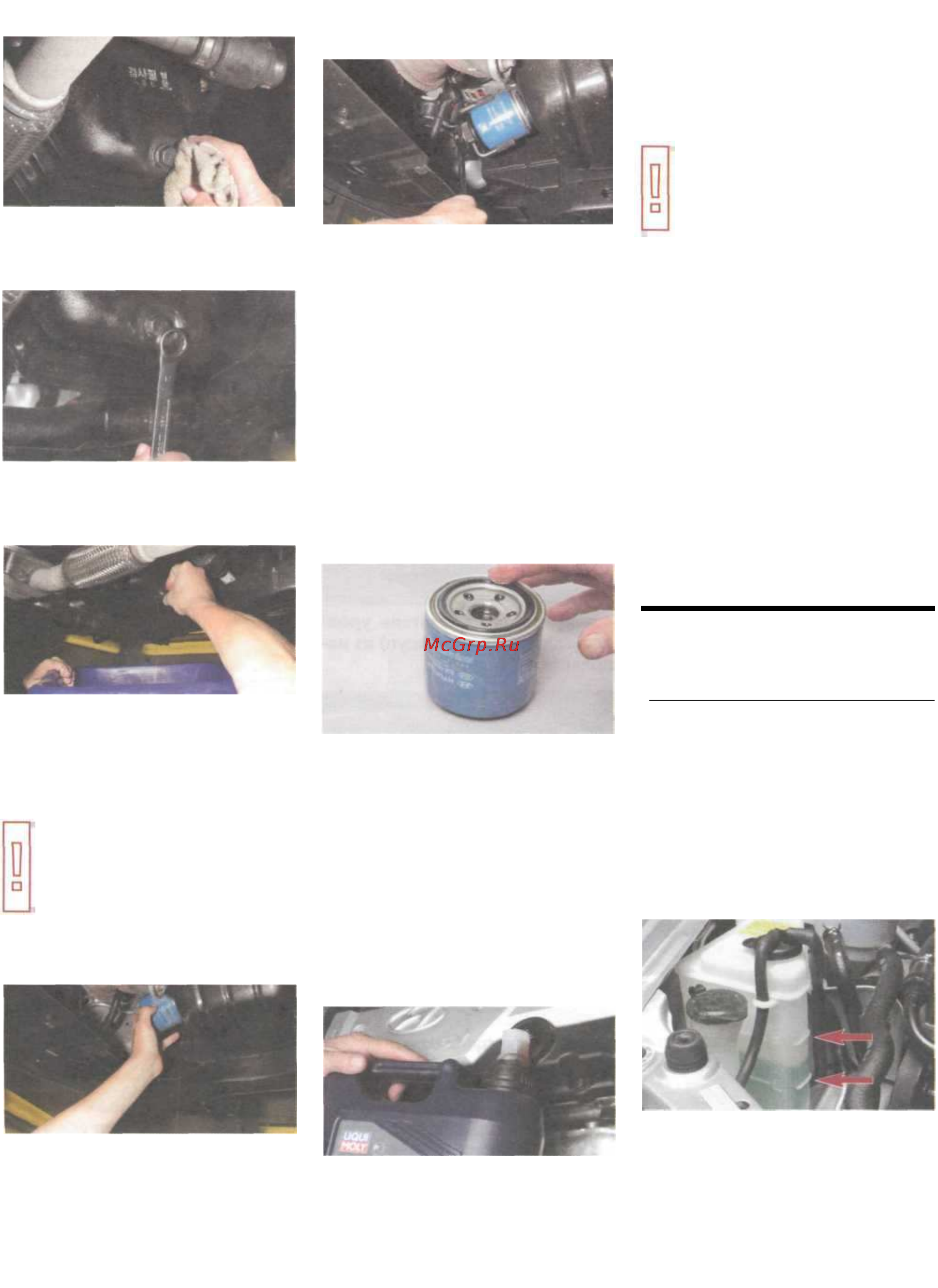

...очищаем от грязи поддон
картера вокруг пробки сливно-
го отверстия.
Ключом «на 17» ослабляем за-
тяжку пробки сливного отвер-
стия.
Подставляем под отверстие ши-
рокую емкость для отработанно-
го масла объемом не менее 4 л
и, окончательно отвернув проб-
ку вручную, сливаем масло.
Под пробкой установлена уплот-
нительная шайба. Сливаем масло
не менее 10 мин. Удаляем потеки
масла с поддона картера
двигателя. Подставляем емкость
под масляный фильтр.
...ослабляем затяжку фильтра
съемником.
При отсутствии съемника пробива-
ем корпус фильтра отверткой
(ближе к донышку, чтобы не по-
вредить штуцер двигателя) и отво-
рачиваем фильтр, используя от-
вертку в качестве рычага. Перед
установкой нового фильтра
очищаем его посадочное место на
корпусе масляного насоса от грязи
и потеков масла.
Заливаем в фильтр свежее мотор-
ное масло примерно наполовину
его объема...
...и наносим моторное масло
на уплотнительное кольцо
фильтра.
Масляный фильтр заворачиваем
от руки до соприкосновения уп-
лотнительного кольца с корпусом
масляного насоса. Доворачиваем
фильтр еще на 3/4 оборота для
герметизации соединения.
Протираем пробку чистой вето-
шью. Заворачиваем и затягиваем
пробку моментом 35-45 Нм.
Через маслозаливную горлови-
ну заливаем в двигатель около
3 л масла.
Заворачиваем крышку горловины
по часовой стрелке до щелчка.
Пускаем двигатель на несколько
минут. Убеждаемся, что контроль-
ная лампа аварийного давления
масла в двигателе погасла и поте-
ки из-под пробки и фильтра отсут-
ствуют.
Допускается запаздыва-
ние выключения конт-
рольной лампы после пус-
ка двигателя на
несколько секунд, т. к.
требуется время для
запо л нения каналов и
фильтра системы смазки
двигателя маслом.
Останавливаем двигатель и через
несколько минут (чтобы масло сте-
кло в поддон картера) проверяем
уровень масла (см. «Проверка
уровня масла в поддоне картера
двигателя», с. 31) и доводим его до
нормы. При необходимости подтя-
гиваем масляный фильтр и резьбо-
вую пробку сливного отверстия.
ПРОВЕРКА УРОВНЯ
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ
Расширительный бачок установлен
в моторном отсеке на правом
брызговике.
Для проверки уровня жидкости ус-
танавливаем автомобиль на ров-
ную горизонтальную площадку.
Уровень жидкости в расширитель-
ном бачке следует проверять на
холодном двигателе.
На бачке нанесены метки «F»
и «L», между которыми должен
находиться уровень жидкости
на холодном двигателе.
Когда двигатель прогрет до рабо-
чей температуры, уровень охлаж-
дающей жидкости в бачке может
быть немного выше метки «F».
Если это не удается сделать вруч-
ную...
Снизу автомобиля.
Будьте осторожны — мас-
ло горячее.
Отворачиваем
масляный
фильтр
.
