127
ящик, приподнимаем и снимаем
его с фиксаторов, открывая доступ
к реле.
Для доступа к монтажному блоку
предохранителей открываем за-
щитную крышку под панелью
приборов слева от ног водителя.
На внутренней стороне крышки
приведена схема расположения
предохранителей в блоке. Замена
реле и предохранителей произво-
дится так же, как описано в разд.
(см. «Замена реле и предохрани-
телей системы управления двига-
телем», с. 74).
ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ
Выключатель зажигания — нераз-
борный. Корпус выключателя вы-
полнен заодно с рулевой колон-
кой — для его замены необходимо
заменить колонку. На выключа-
теле зажигания установлен датчик
иммобилайзера.
СНЯТИЕ
КОНТАКТНОЙ ГРУППЫ
ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ
Отсоединяем клемму «минусово-
го» провода от вывода аккумуля-
торной батареи. Снимаем верх-
ний и нижний кожухи рулевой ко-
лонки. Для этого опускаем рычаг
регулировки наклона рулевой ко-
лонки.
Крестообразной отверткой от-
ворачиваем три винта крепле-
ния нижнего кожуха.

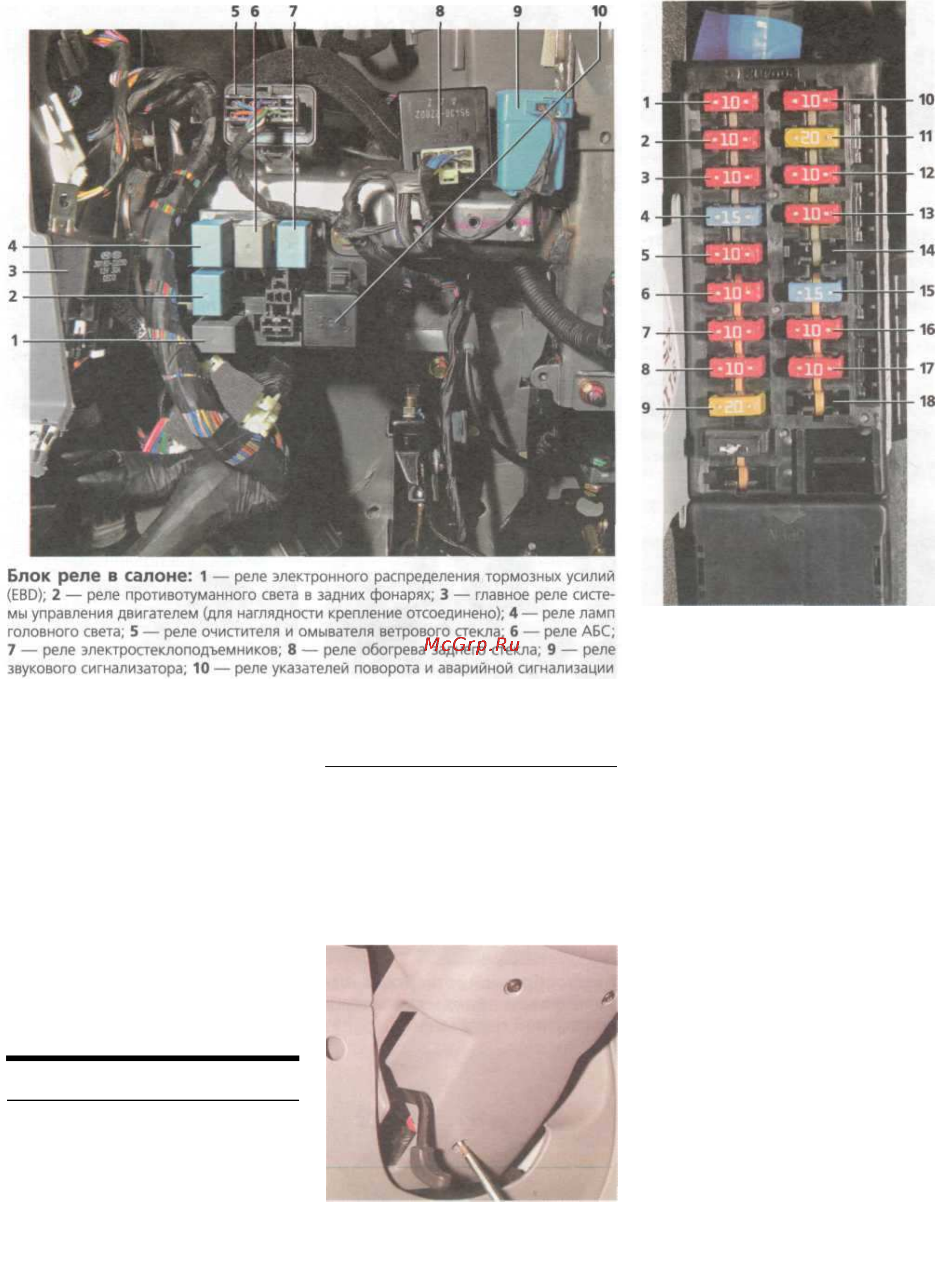

Монтажный блок предохрани-
телей в салоне: 1 — предохранитель
10 А цепи указателей поворота; 2 — пре-
дохранитель 10 А цепей АБС,контрольных
ламп в комбинации приборов; 3 — предо-
хранитель 10 А цепи комбинации при-
боров; 4 — предохранитель 15 А цепи
подушки безопасности; 5 — предохрани-
тель 10 А цепей блока управления двига-
телем, ламп света заднего хода, блока
управления автоматической коробкой
передач; б — предохранитель 10 А цепи
электрического привода блокировки
двери; 7 — предохранитель 10 А цепи
аварийной сигнализации; 8 — предохра-
нитель 10 А цепи сигналов торможения;
9 — предохранитель 20 А цепи обогрева
заднего стекла; 10 — предохранитель
10 А цепей обмоток реле блок-фар,
электростеклоподъемников, омывателя
блок-фар, вентилятора теплообменника
конденсатора системы кондиционирова
ния, вентилятора радиатора системы
охлаждения двигателя, противотуман-
ных фар, противотуманного света в зад
них фонарях ; 11 — предохранитель 20 А
цепи очистителя и омывателя ветрового
стекла; 12 — предохранитель 10 А цепи
обогрева сиденья (опция); 13 — предо
хранитель 10 А цепи АБС; 14 — резерв
ное гнездо предохранителя; 15 — пре
дохранитель 15 А цепи прикуривателя;
16 — предохранитель 10 А цепи наруж
ных зеркал с электроприводом; 17 — пре
дохранитель 10 А цепи кондиционера;
18 — резервное гнездо предохранителя
