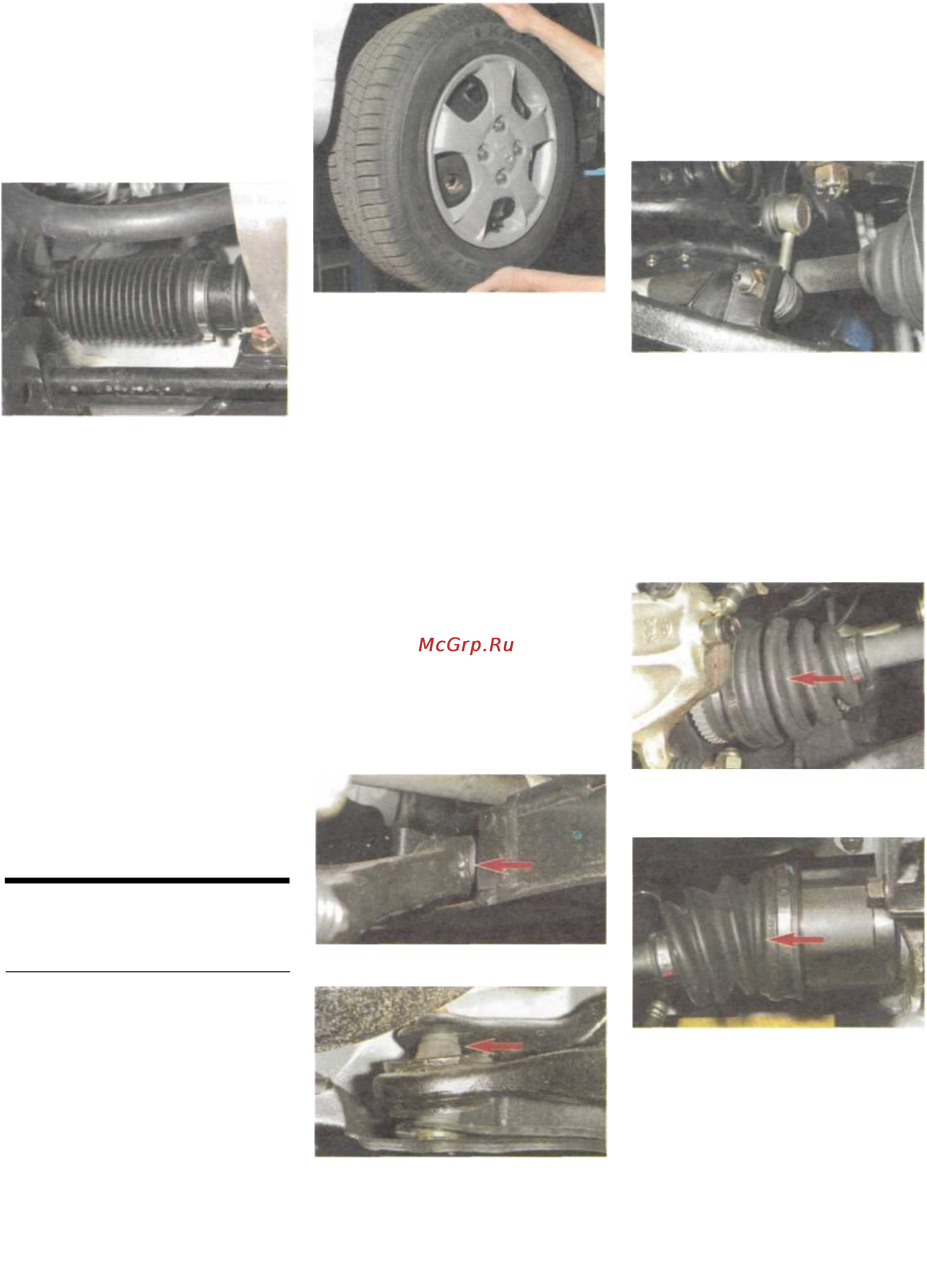

43
Проверяем состояние защитных
пыльников рулевых тяг. Если пыль-
ник потерял эластичность, потре-
скался или порвался, необходимо
заменить наконечник рулевой тя-
ги в сборе с пыльником (см. «За-
мена наконечника рулевой тяги»,
с. 113).
Проверяем состояние хомутов
защитных чехлов рулевого ме-
ханизма, надежность их креп-
ления. Осматриваем защитные
чехлы.
Дефектные чехлы и хомуты необ-
ходимо заменить. При
работающем двигателе пово-
рачиваем рулевое колесо полно-
стью в одну и в другую стороны.
Оно должно вращаться без каких-
либо значительных усилий.
Осматриваем все шланги системы
привода гидроусилителя рулево-
го управления. Поврежденные
шланги подлежат замене. При
обнаружении следов утечки жид-
кости в местах соединений следу-
ет заменить хомуты крепления
шлангов.
ПРОВЕРКА
СОСТОЯНИЯ ПОДВЕСКИ
И ТРАНСМИССИИ
Состояние передней и задней под-
весок, а также трансмиссии необ-
ходимо проверять согласно регла-
менту (см. «Регламент техническо-
го обслуживания», с. 28). Проверку
выполняем на смотровой канаве
или эстакаде.
Поочередно вывешивая колеса,
проверяем состояние подшипни-
ков ступиц передних колес и ша-
ровых опор передней подвески.
Для этого, взявшись за колесо
в вертикальной плоскости...
...поочередно резко тянем
верхнюю часть колеса на себя,
а нижнюю — от себя, и нао-
борот.
Убеждаемся в отсутствии люфта
(стука). При наличии стука просим
помощника нажать педаль тормо-
за. Если при этом стук пропал,
значит, изношен подшипник сту-
пицы, а если стук остался — изно-
шена шаровая опора или сайлент-
блок рычага подвески.
Изношенные или поврежденные
подшипники ступиц не регулиру-
ются и подлежат замене.
Проверяем состояние защитных
пыльников шаровых опор.
Порванные, потрескавшиеся и по-
терявшие эластичность пыльники
заменяем (см. «Снятие рычага пе-
редней подвески», с. 103).
Проверяем состояние...
...и заднего сайлент-блоков ры-
чага.
Поврежденные или изношенные
(имеющие люфты) детали следует
заменить.
Проверя ем состояние пр ужин
и амортизаторов передней и зад-
ней подвесок. Незначительнок «от-
потевание» амортизатора в верх-
ней части при сохранении его
характерстик не является неис-
правностью.
Проверяем состояние шаровых
шарниров стоек переднего...
...и заднего стабилизаторов попе-
речной устойчивости. Стойки с
порванными пыльниками и
имеющие люфт в шарнирах не-
обходимо заменить. Вывешиваем
переднюю часть автомобиля на
надежных опорах. Вращая и
поворачивая колеса...
...и внутренних шарниров рав-
ных угловых скоростей, а также
проверяем наличие подтекания
масла из коробки передач че-
рез сальники внутренних шар-
ниров приводов.
Потрескавшиеся, порванные или
потерявшие эластичность чехлы
и сальники подлежат замене (см.
«Снятие приводов передних колес»,
с. 97, «Коробка передач», с. 92).
...переднего...
...осматриваем защитные чех-
лы наружных...
