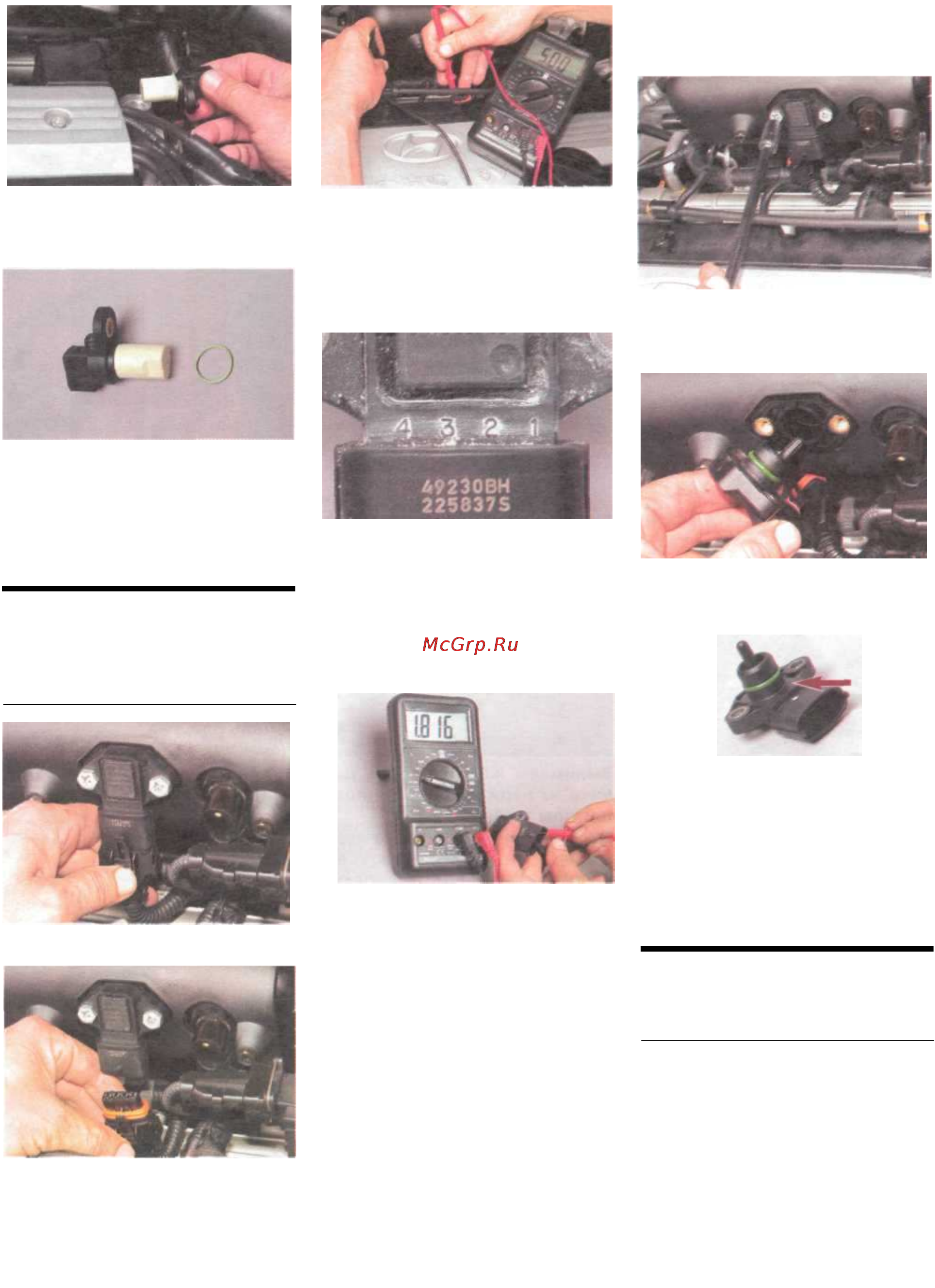

...и извлекаем датчик из отвер-
стия в приливе головки блока
цилиндров.
Соединение датчика и головки
блока цилиндров уплотнено ре-
зиновым кольцом.
Устанавливаем датчик фаз в об-
ратной последовательности.
ПРОВЕРКА И ЗАМЕНА
ДАТЧИКА АБСОЛЮТНОГО
ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ
ВОЗДУХА
...отсоединяем колодку жгута
проводов от датчика.
Для проверки исправности цепи
питания датчика включаем зажи-
гание.
Подсоединяем «плюсовой» щуп
тестера к выводу «3» колодки
жгута проводов, а «минусовой»
к «массе» двигателя. Напряже-
ние должно быть в пределах
4,8-5,2 В.
На корпусе датчика нанесена
маркировка его выводов
Исправность цепи датчика темпера-
туры проверяем при выключенном
зажигании. Для этого переключаем
тестер в режим «омметр»...
...и измеряем сопротивление
между выводом «1» и выводом
«2» датчика. Оно должно быть
в пределах 1,8-2,0 кОм при тем-
пературе окружающего возду-
ха 20°-30°С (для наглядности
показано на снятом датчике).
Для проверки цепи датчика абсо-
лютного давления подсоединяем
к нему колодку жгута проводов,
предварительно сняв с колодки
пластмассовый чехол. Подсоеди-
няем щупы тестера к синему (вы-
вод 4 колодки) и оранжевому (вы-
вод 1 колодки) проводам колодки.
Провода можно проколоть тонкой
иглой. При работе двигателя на
холостом ходу у исправного датчи-
ка напряжение должно находить-
ся в пределах 0,5-2,0 В. Для
замены датчика...
...головкой «на 10» с удлините-
лем отворачиваем два болта
его крепления...
Соединение датчика и впускно-
го трубопровода уплотнено ре-
зиновым кольцом.
Устанавливаем датчик абсолютно-
го давления и температуры в об-
ратной последовательности.
СНЯТИЕ ДАТЧИКОВ
КОНЦЕНТРАЦИИ
КИСЛОРОДА
В системе выпуска отработавших
газов автомобиля установлены два
датчика концентрации кислорода:
один — на каталитическом коллек-
торе, а другой — на промежуточ-
ной трубе.
Работу по снятию датчика, распо-
ложенного на промежуточной тру-
бе, выполняем на смотровой кана-
ве или эстакаде.
Нажав
на
фиксатор
...
...
и
снимаем
датчик
.
